Снятие
Отсоедините электрический разъем от датчика уровня жидкости расположенного в крышке заливной горловины бачка тормозной жидкости. Снимите крышку. Откачайте тормозную жидкость из бачка.

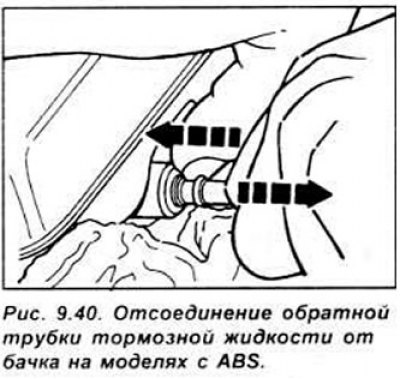

Промаркируйте тормозные трубки, подходящие к главному тормозному цилиндру. Отвинтите соединительные гайки от тормозного цилиндра и отсоедините тормозные трубки. На автомобилях оборудованных системой ABS, при отсоединении обратных трубок от бачка нажмите фиксатор к резервуару и извлеките трубку (см. рис. 9.40). Закройте трубки пробками.
Отвинтите гайки и снимите главный тормозной цилиндр с вакуумного усилителя.
Разборка
Очистите внешнюю поверхность главного тормозного цилиндра.
Закрепите главный тормозной цилиндр в тисках с мягкими губками.
Снимите бачок тормозной жидкости с верхней части главного тормозного цилиндра, потянув его на себя.
Снимите уплотнительное кольцо бачка с верхней части главного тормозного цилиндра.
Извлеките стопорное кольцо из канавки в задней части главного тормозного цилиндра.
Вытяните первый поршень с задней части цилиндра вместе с прокладкой уплотнительным кольцом и стальной шайбой.
Извлеките второй поршень из цилиндра.

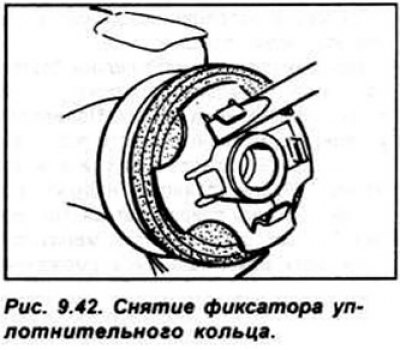

Для разборки первого поршня и замены уплотнительного кольца снимите пружину с поршня. Используя отвертку, снимите фиксатор за ушко и уплотнительное кольцо (см. рис. 9.42, 9.43).

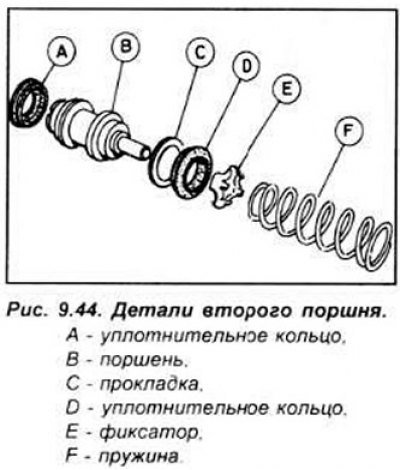

Чтобы разобрать второй поршень снимите пружину, фиксатор и, используя тот же самый метод что и для первого поршня, снимите уплотнительное кольцо (см. рис. 9.44).
Промойте все детали главного тормозного цилиндра в метиловом спирте или чистой тормозной жидкости. Осмотрите детали цилиндра на износ и повреждения.
Смажьте детали цилиндра в тормозной жидкости. Соберите каждый поршень в порядке, обратном разборке. Проверьте, что уплотнительные кольца установлены правильно и надежно закреплены фиксаторами.
Смажьте поршни и установите их в главный тормозной цилиндр, вдавливая и одновременно поворачивая их вокруг оси. После установки поршней в цилиндр установите стальную шайбу, новое уплотнительное кольцо, прокладку и закрепите их стопорным кольцом.
Установка
Очистите сопрягаемые поверхности главного тормозного цилиндра и вакуумного усилителя тормозов. Установка производится в последовательности, обратной снятию.
