Запуск холодного двигателя
При включении зажигания датчик температуры охлаждающей жидкости выдает в устройство ЕЕС-IV сигнал "двигатель холодный".
При этом устройство обогащает топливную смесь для холодного запуска с помощью изменения времени открытия инжектора, а также число оборотов находится в зависимости от температуры, посредством активирования двигателя дроссельной заслонки. Эти сигналы, естественно, дополняются другими сигналами.
При прогреве двигателя отдельные датчики, в соответствии с изменением температуры двигателя, а также при изменении режима нагрузки и скорости, выдают сигналы напряжения и частоты в устройство ЕЕС-IV, в результате чего устройство определяет потребность двигателя в топливе посредством регулирования времени открытия инжектора.
Холостой ход
Двигатель дроссельной заслонки управляет скоростью вращения в зависимости от температуры при всех режимах нагрузки.
Нормальный режим и ускорение
При этих режимах не требуется применение специальных устройств. В зависимости от параметров открытия дроссельной заслонки, температуры воздуха, разрежения во впускном коллекторе, температуры двигателя, качества выхлопных газов и скорости устройство ЕЕС-IV регулирует продолжительность открытия и тем самым – дозу топлива для инжектора, а также момент зажигания.
Полная нагрузка
При полностью открытой дроссельной заслонке устройство получает сигнал для обогащения при полной нагрузке. Доза топлива определяется так же, как и при других режимах работы при обработке показаний всех датчиков.
Установка холостого хода
Число оборотов холостого хода составляет 900±50 об/мин.
1. Прогреть двигатель.
2. Остановить двигатель и подключить тахометр.
3. Снять глушитель шума впуска.
4. Запустить двигатель, при этом выключить все потребители электроэнергии.
[Источник расположен на веб-ресурсе: autoinstruction.ru]

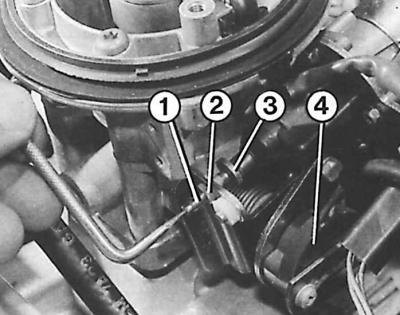

5. Установить скорость холостого хода с помощью винта (1) рычага дроссельной заслонки. Для этого отвинтить контргайку (2) (3 – ползун управляющего двигателя, 4 – датчик положения дроссельной).
6. Проверить отдельные воздушные шланги и установку троса акселератора.
Внимание! При отключении аккумулятора все параметры, хранимые в блоке памяти КАМ (Keer Alife Memory) устройства ЕЕС-IV, исчезают. К ним относятся параметры для режимов: холостого хода, частичной и полной нагрузки. Поэтому после подключения аккумулятора нарушается нормальное функционирование двигателя в различных режимах. По этой причине после подключения аккумулятора необходимо вывести двигатель на рабочую температуру. После работы в режиме холостого хода в течение 3 минут повысить обороты до 1200 об/мин и выдержать их в течение 2 минут. При проведении такой процедуры устройство ЕЕС-IV восстанавливает параметры холостого хода.
7. Для восстановления всех параметров устройства ЕЕС-IV требуется совершить контрольную поездку. Обычно для этого следует проехать 8 км на различных режимах движения.
