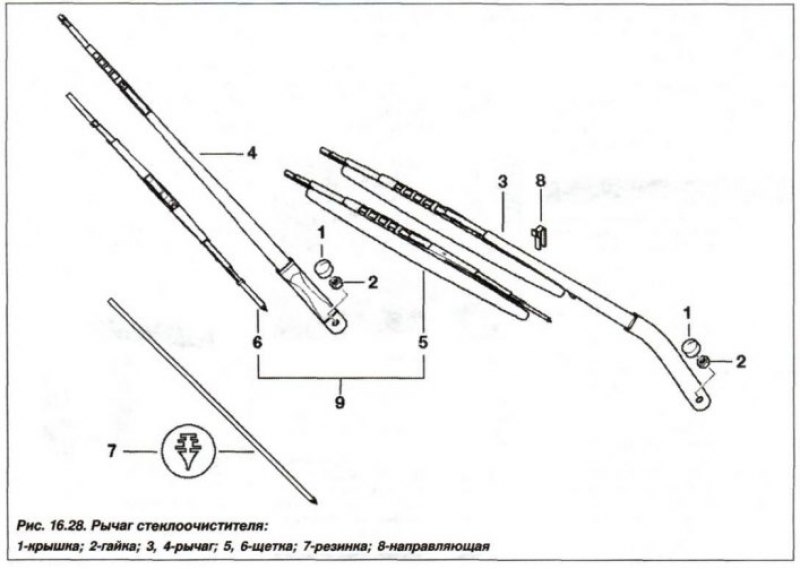

Замену рычага стеклоочистителя необходимо проводить в следующем порядке. Приготовить приспособление «61.6.060» и снять защитную крышку (1) с гайки (2) крепления рычага (3,4) к приводу. Отвернуть гайку (2) крепления рычага к приводу.
Внимание! Не допускать деформации рычагов стеклоочистителя из-за возможной их поломки.

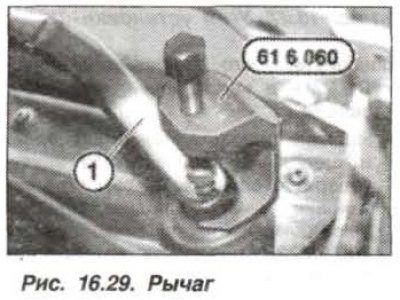

Используя приспособление «61.6.060» (1, рис. 16.29), отсоединить рычаг (2) стеклоочистителя. При замене рычага стеклоочистителя, необходимо снять с него щетку для ее дальнейшего использования.

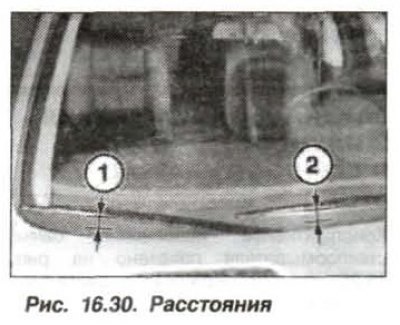

При установке, необходимо отрегулировать положение соответствующего рычага стеклоочистителя в крайнем, нижнем положении, при этом измеряется расстояние между краем щетки и верхней кромкой щитка обтекателя (1 и 2, рис. 16.30). Расстояние (1) должно быть 54 ± 3мм, расстояние (2) должно быть 55 ± 3 мм. Угол установки правой щетки – 86,0° ± 1,0°, левой – 85,5° ± 1,0°.
Затянуть гайку крепления рычага моментом 30 Н·м (3,0 кгс·м), выждать 15 минут и повторно проверить затяжку гайки моментом 30 Н·м (3,0 кгс·м).
