Электросхема центрального замка (BMW X5 E53)

  • Главная
  • БМВ
  • Х5
  • E53 (1999-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема центрального замка
0

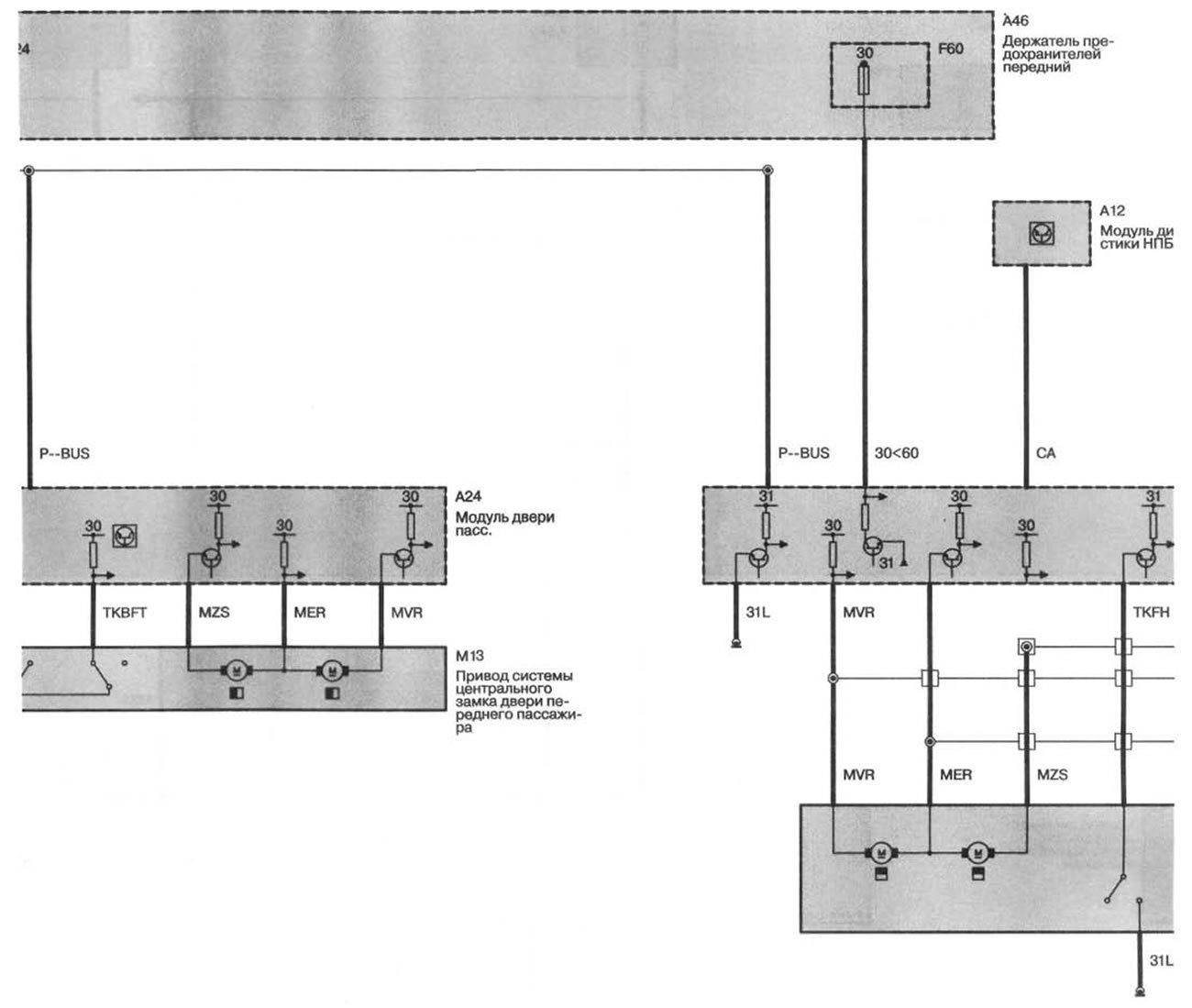

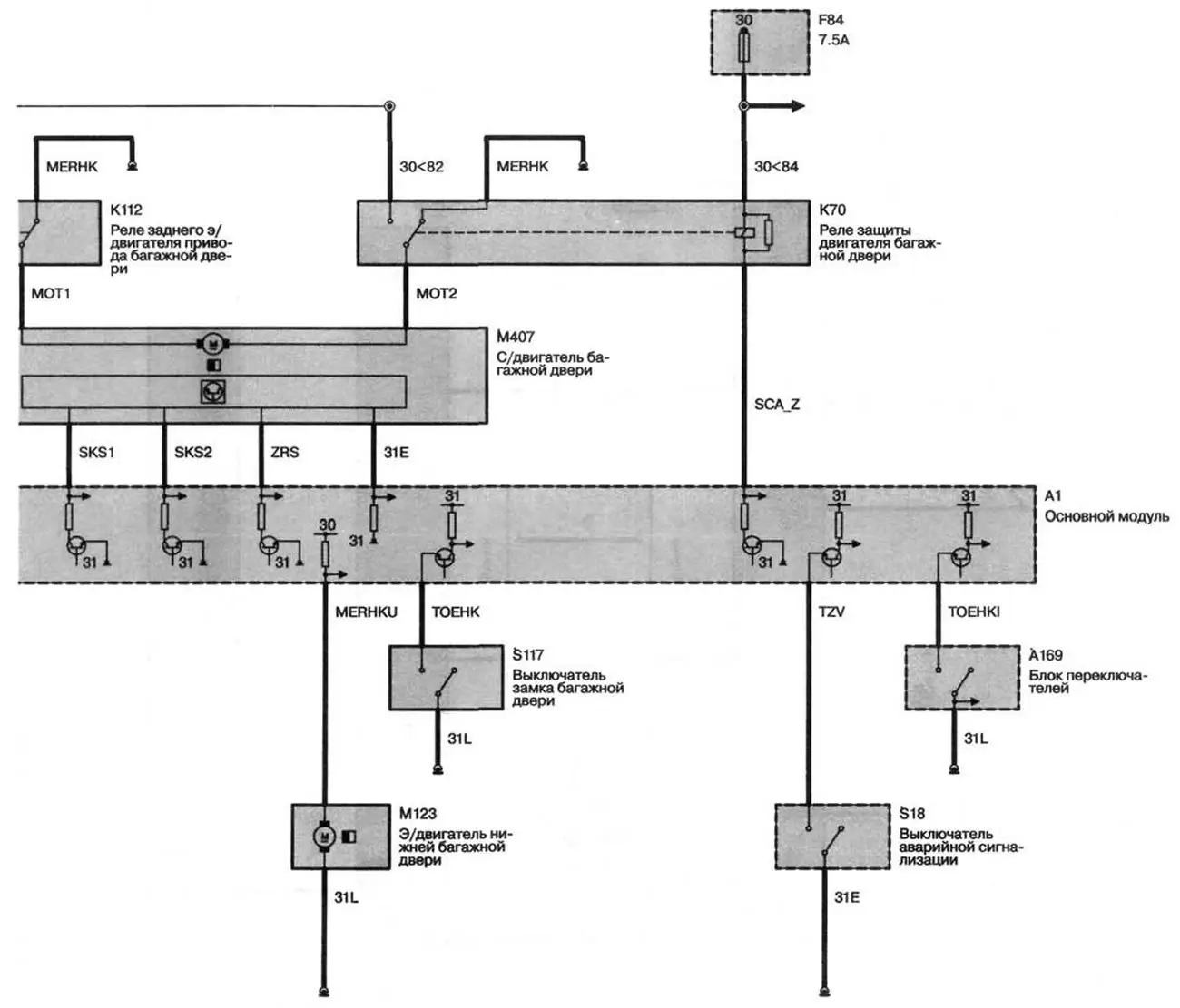

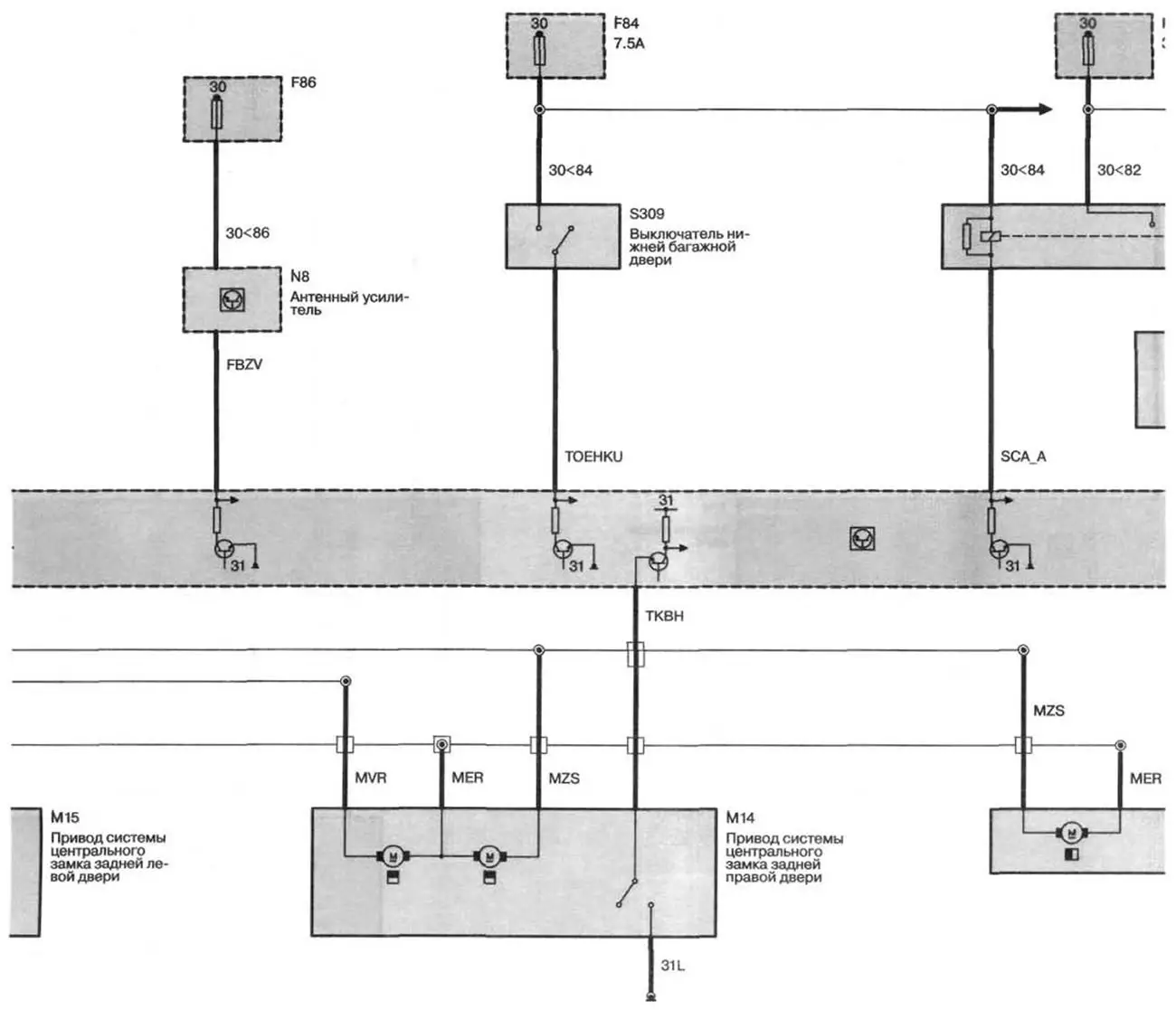

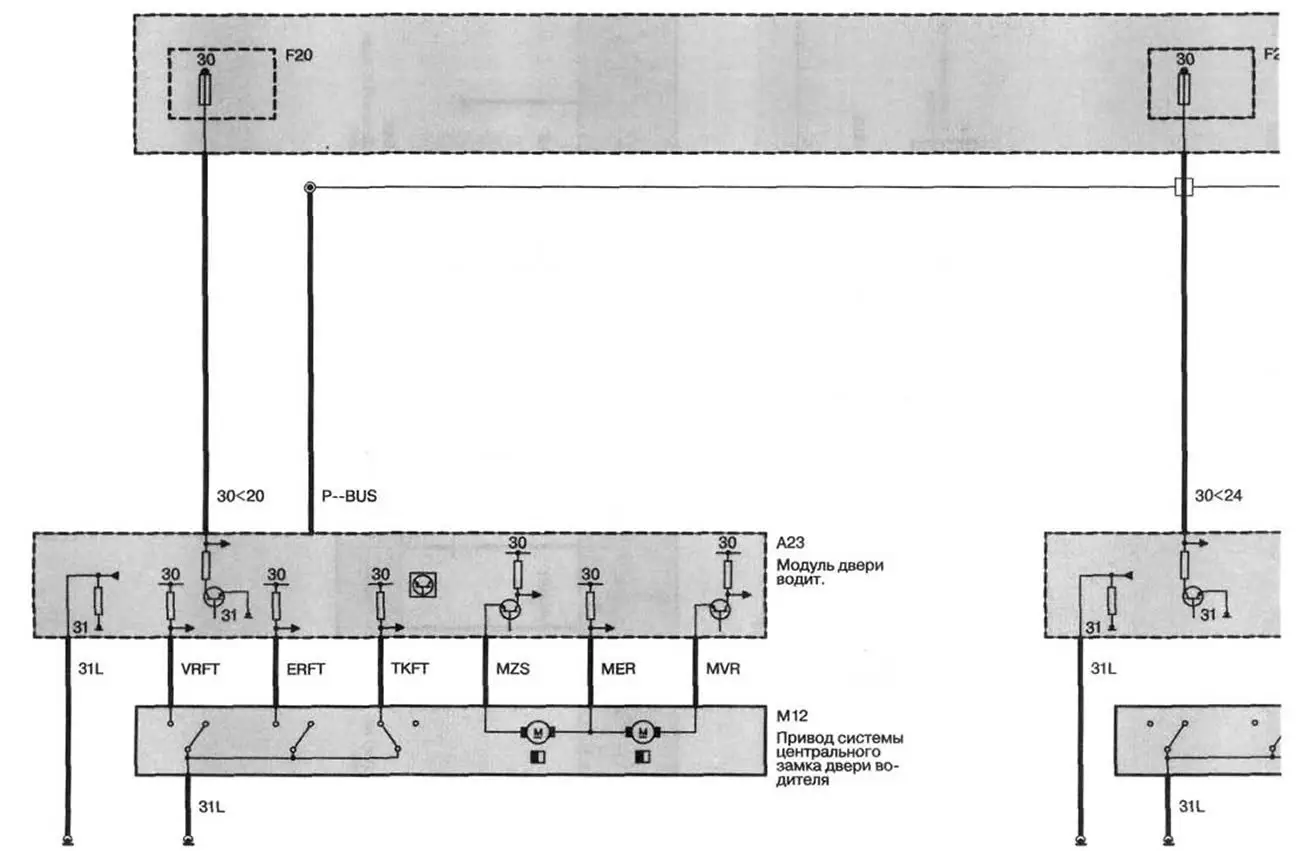

Центральный замок



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения на электрических схемах и пояснения к схемам смотрите здесь →
Статья проверена экспертом: Афанасий Михайловский
