Внимание! Все проводимые работы согласовывать с тем обстоятельством, что рядом располагается НПБ.
Снятие рулевого колеса необходимо проводить в следующем порядке. Выставить управляемые колеса для движения в прямолинейном направлении. Отсоединить «–» клемму от АБ и заизолироватъ кабель резиновым чехлом.

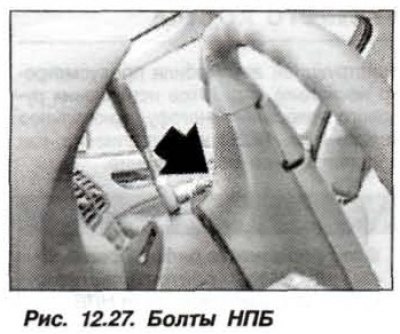

Отвернуть два болта типа «Torx» Т-30 (стрелка, рис. 12.27) крепления НПБ. Приподнять НПБ и отсоединить ШС системы электропитания НПБ и ШС ее управления. Снять блок НПБ и отложить его в сторону (в багажник), раскрываемой стороной вверх.
Промаркировать положение рулевого колеса по отношению к валу рулевого управления (стрелки и пунктирная линия, рис. 12.28).
Отвернуть болт (или гайку) крепления руля на валу рулевого управления (стрелка, рис. 12.29). Аккуратно снять рулевое колесо со шлицов вала, при необходимости использовать съемник. Не повредить кабельные жгуты.
Установку рулевого колеса следует проводить в обратном порядке, при этом необходимо установить его на шлицевое соединение вала, так чтобы совпали метки ранее нанесенной маркировки. При этом проследить, чтобы стопорные штифты вошли в паз.
Затянуть болт (М14х1,5) крепления рулевого колеса моментом 63 Н·м (6,3 кгс·м), если для его крепления используется гайка – затянуть ее моментом 80 Н·м (8,0 кгс·м). Только теперь можно поворачивать рулевое колесо, не рискуя повредить контактное кольцо.
Установить блок НПБ и соединить ШС. При установке НПБ проследить за прокладкой проводов, исключить их защемление. Болты (Torx Т-30, М6х15) крепления НПБ затянуть моментом 2,0 Н·м (0,2 кгс·м).
Проверить правильность положения рулевого колеса относительно нейтрального положения, прямолинейного движения автомобиля. Верхняя спица рулевого колеса должна находиться в горизонтальном положении.
Совершить пробную поездку. При необходимости, если рулевое колесо стоит косо, повторить его установку. Проверить функционирование звукового сигнала и подрулевых переключателей.
