Внимание! При наличии системы НПБ строго соблюдать правила техники безопасности.
Исключить использование приспособлений с острыми гранями при снятии обшивки.

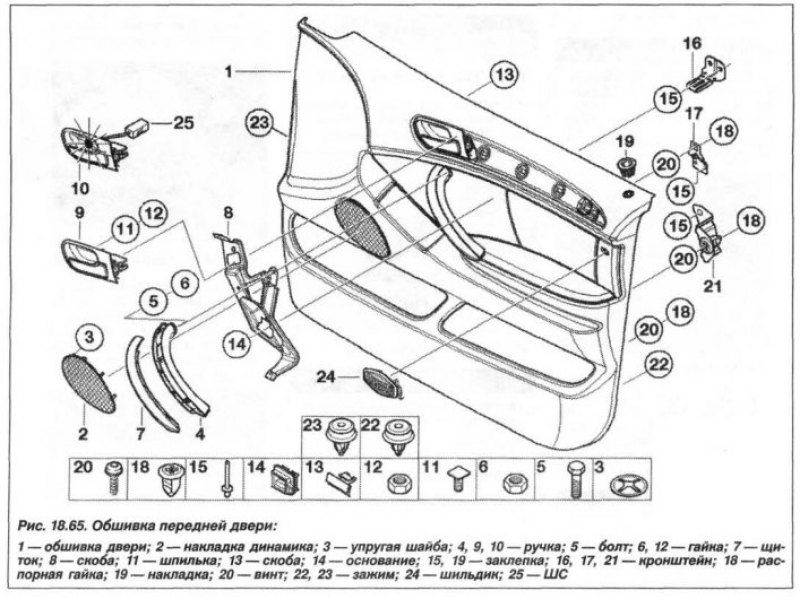

Конструктивное исполнение обшивки передней двери с системой НПБ показано на рисунке 18.65.
Снятие обшивки передней двери необходимо проводить в следующем порядке. Приготовить приспособление «00.9.317» из комплекта «00.9.310», снять накладку (декоративную планку) на обшивке двери, переключатель стеклоподъемника боковых дверей и освещения пространства для ног в нижней части двери.

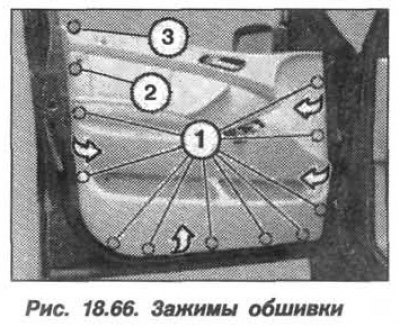

Вывернуть винты (1, рис. 18.66), вынуть заглушку (2) и вывернуть находящийся под ней винт. Используя приспособление «00.9.317», разжать зажимы крепления обшивки и осторожно освободить верхний край обшивки из зажимов. Отцепить обшивку двери от кнопки отпирания (3).
При наличии подсветки внутренней ручки замка двери, следует отсоединить ШС (25, см. рис. 8.65) от ручки привода замка двери. Отщепить трос привода рычага разблокировки двери, для чего:

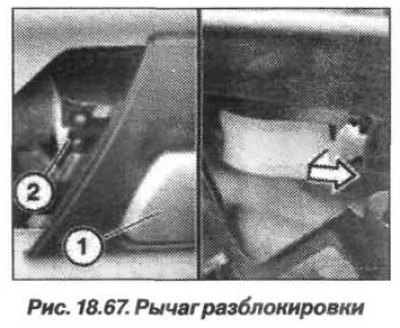

- затянуть рычаг разблокировки (1, рис. 18.67);
- снять фиксатор (2);
- отсоединить трос движением внутрь и назад.

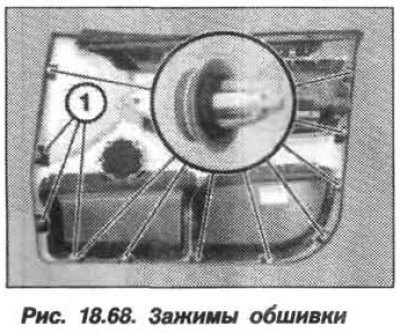

Снять обшивку передней двери . Установку обшивки передней двери следует проводить в обратном порядке, при этом необходимо учесть, что зажимы (1, рис. 18.68) длиннее, чем остальные зажимы, и они серые, остальные белые. Установить все зажимы с уплотнительными кольцами, поврежденные зажимы заменить.
(Оригинал опубликован на онлайн-портале www.Autoinstruction.ru)
При монтаже прижать рычаг разблокировки (1, см. рис. 18.67) по всей длине к обшивке двери. Отогнуть скобу на внутренней панели двери для захвата центрального зажима.
После установки обшивки двери последовательно провести операции:
- опустить стекло:
- запереть автомобиль ключом;
- проверить тягу кнопки блокировки на легкость хода, при необходимости отцентрировать ее.

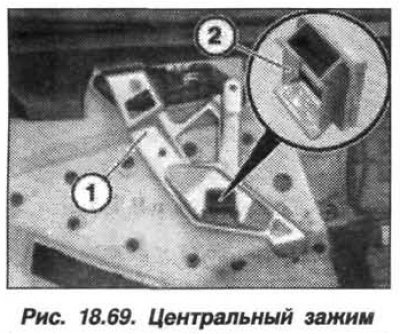

При замене обшивки передней двери необходимо снять внутреннюю ручку двери и установить центральный зажим (2, рис. 18.69) на раму (1).
