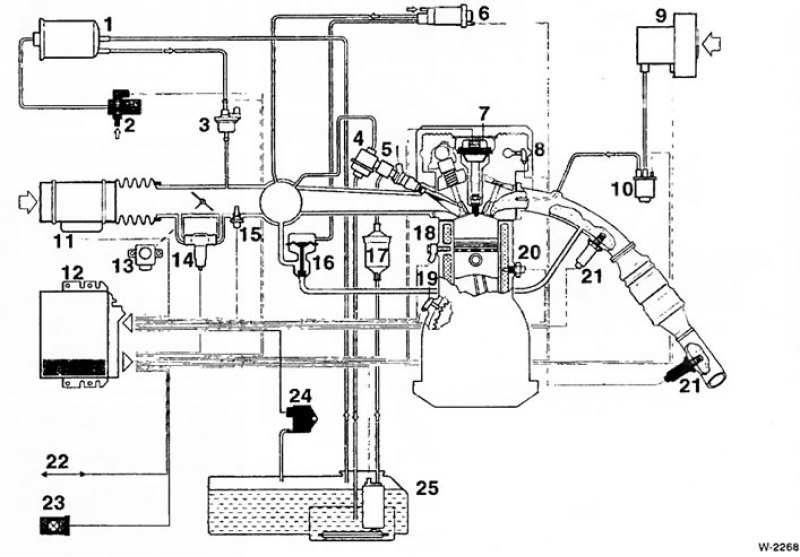

Схема системы Motronic (DME): 1 - емкость с активированным углем; 2 - запорный клапан; 3 - клапан системы вентиляции топливного бака; 4 - регулятор давления топлива; 5 - клапанная форсунка; 6 - регулятор давления топлива; 7 - катушка зажигания; 8 - датчик идентификации цилиндра; 9, 10- отсутствуют; 11 - измеритель массового расхода воздуха; 12 - электронный блок управления; 13 - датчик углового перемещения дроссельной заслонки; 14 - регулятор частоты вращения при холостом ходе; 15 - датчик температуры воздуха; 16 - клапан системы рециркуляции отработавших газов; 17 - топливный фильтр; 18 - датчик детонационного сгорания; 19 - датчик частоты вращения коленчатого вала; 20 - датчик температуры двигателя; 21 - кислородный датчик; 22 - диагностический штекерный разъем; 23 - сигнализатор системы диагностики; 24 - датчик разности (перепада) давлений; 25 - топливный насос (в баке)
