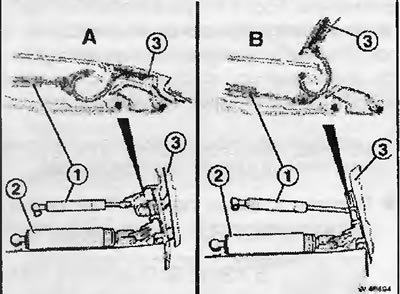

1 - газонаполненный амортизатор рамы заднего оконного стекла; 2 - газонаполненный амортизатор задней двери; 3 - рама заднего оконного стекла
Крепление газонаполненных амортизаторов -1- и -2- в задней зоне крыши на рисунках не показано.
- А - рама заднего оконного стекла -3- и задняя дверь закрыты.
- В - рама заднего оконного стекла -3- открыта, а задняя дверь закрыта.
Газонаполненный амортизатор задней двери -2- функционирует так же, как и газонаполненный амортизатор рамы заднего оконного стекла.
Снятие

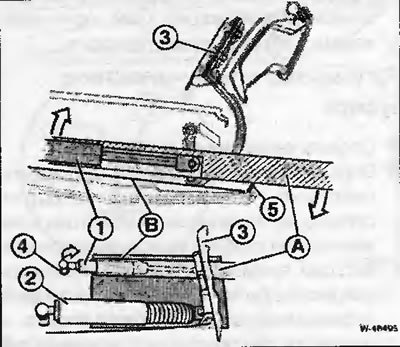

1 - газонаполненный амортизатор рамы заднего оконного стекла; 2 - газонаполненный амортизатор задней двери; 3 - рама заднего оконного стекла; 4 - крепление газонаполненного амортизатора к кузову; 5 - защитная матерчатая наклейка на уплотнительный фланец
Открыть раму заднего оконного стекла и заднюю дверь.
Указание: для снятия газонаполненного амортизатора рамы заднего оконного стекла -1- требуется специальная труба или приспособление 51 2 152 фирмы BMW. Снятие газонаполненного амортизатора -2- выполняется таким же способом с использованием приспособления 51 2151.

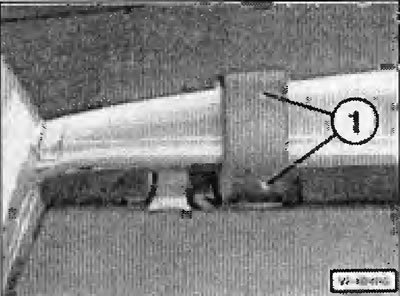

Снять крышку газонаполненного амортизатора заднего оконного стекла. Для этого оконное стекло открыть и вывернуть по 2 винта -1- крепления накладки направляющей проводов.

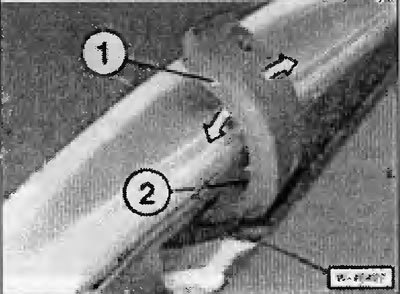

Слева и справа с узкой стороны накладки отпустить фиксатор -1- и откинуть направляющую проводов -2-.

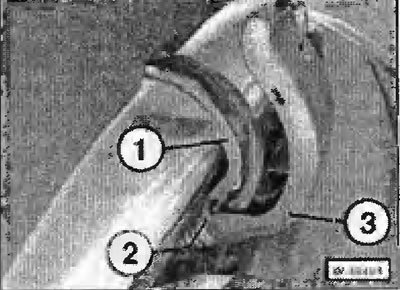

Открепить направляющую проводов -1- от приемника -2- накладки -3-.
Заднее оконное стекло закрыть и открыть заднюю дверь.

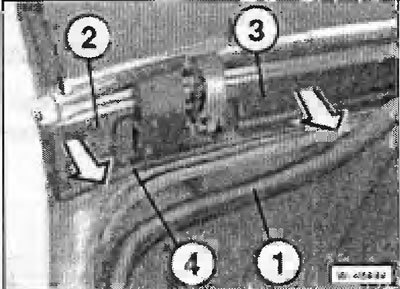

Снять защитную окантовку -1- с проема задней двери в зоне шарнира.
Пластмассовые крышки -2- и -3- с проема кузова снять движением назад и соединение -4- растянуть в разные стороны.
Чтобы не поцарапать, оклеить клейкой лентой в два слоя уплотнительный фланец вместе с матерчатым клейким уплотнением -1-.
Вставить подходящую защитную пленку. На СТО используют для этого пленку 51 2153 фирмы BMW.
Снять с шарнира стопорную шайбу.
Предупреждение! После открепления газонаполненного амортизатора поддержать заднюю дверь от падения вниз. Существует опасность травмирования и повреждения деталей!
Указание: при снятии газонаполненного амортизатора заднюю дверь немного прижимать.
Снять газонаполненный амортизатор.

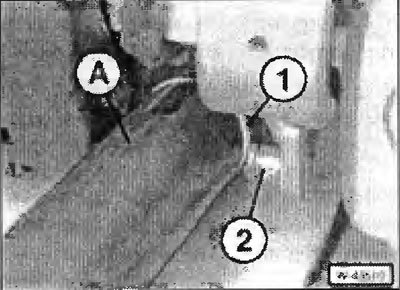

Вспомогательную трубу или специальное приспособление 51 2 152 -А- надвинуть на газонаполненный амортизатор так, чтобы метка -1- находилась напротив пальца -2- шарнира.
Вспомогательную трубу или специальное приспособление 51 2 152 сзади нажать вниз и тем самым открепить газонаполненный амортизатор от сферической головки. Газонаполненный амортизатор и специальное приспособление 51 2 152 снять движением назад.
Установка

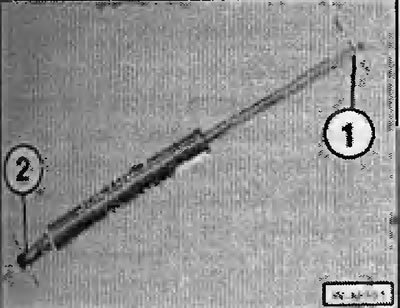

Вставить газонаполненный амортизатор во вспомогательную трубу. При этом проследить за тем, чтобы шаровой подпятник -2- был развернут на 90° к приемной сфере пальца.
Внимание: Только в этом случае возможны правильный монтаж и надежная фиксация газонаполненного амортизатора. Если требуется некоторая коррекция, то шаровой подпятник следует поворачивать только в направлении по часовой стрелке.
Надеть на шарнир новую стопорную шайбу.
Последующая установка выполняется в обратной последовательности.

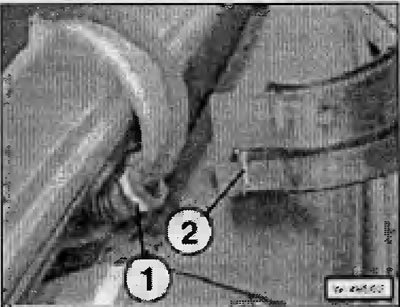

Накладку направляющей проводов вставить так, чтобы приемник -1- накладки совпадал с направляющей проводов -2-.
