Проверка
Отсоединить разьем.
Подключить к обоим контактам разъема омметр.
Измерить сопротивление и сравнить с заданным значением. При различных температурах возможны промежуточные значения. Заданные значения см. в таблице ниже.
Если результат отличается от заданного значения, снять датчик.
Поместить датчик на крюке из проволоки в водяной ванне, так чтобы он не касался стенок сосуда. Охлаждать воду кусочками льда, а после этого разогревать на плитке. При заданных температурах вынимать датчик и измерять сопротивление между его контактами.
Если датчик температуры в норме, подключать вольтметр к контактам разъема и массой.
Включить зажигание. Заданное значение: около 5 вольт. При отсутствии напряжения прозвонить провод.
Прозвонить провод массы.
Если датчик и провода в норме, дефектен блок управления.
Снятие
Внимание: Чтобы при снятии датчика не вытекала охлаждающая жидкость, слить часть жидкости в сосуд.

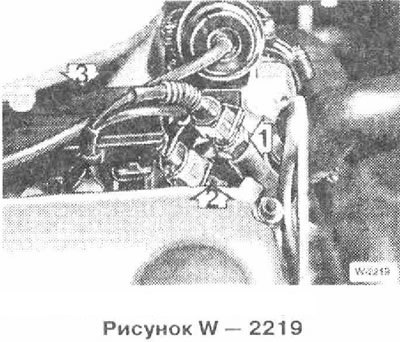

Снять разъем датчика температуры.
Вывернуть датчик температуры 2 ОМЕ.
1. - датчик температуры охлаждающей жидкости для указателя на приборной доске.
Установка
Завернуть датчик температуры с новой прокладкой и затянуть моментом 12-14 нм (дизельный двигатель: 18+1 нм).
Внимание: Не перетягивать датчик температуры.
Подсоединить разъем:
Разъем — Датчик
- Синий — температуры DME;
- Черный — температуры охлаждающей жидкости для указателя на приборной доске.
Залить охлаждающую жидкость.
Удалить воздух из системы охлаждения.
Произвести пробную поездку и проверить герметичность места установки датчика температуры, если нужно, немного подтянуть.
