Рисунок W-4877. Задний амортизатор:
Внутренние детали крепления: 1. Балка; 2. Крепление; 3. Усилитель; 4. Заглушка крепления; 5. Дистанционная шайба; 6. Крепление; 7. Ползунок; 8. Резьбовая втулка; 9. Кольцо круглого сечения; 10. Защитный колпак; 11. Ударный амортизатор задний; 12. Центрирующий винт; 13. Гайка, 25 нм; 14. Колпачок; 15. Крепежная скоба; 16. Прокладочная шайба; 17. Болт, 75 нм; 18. Болт, 10 нм; 19. Болт; 20. Гайка, 45 нм; 21, 22. Теплоизоляция; 23. Решетка вентиляции
Только при наличии форкопа прицепа: 24. Крепление; 25. Накладка; 26. Скоба; 27. Гайка

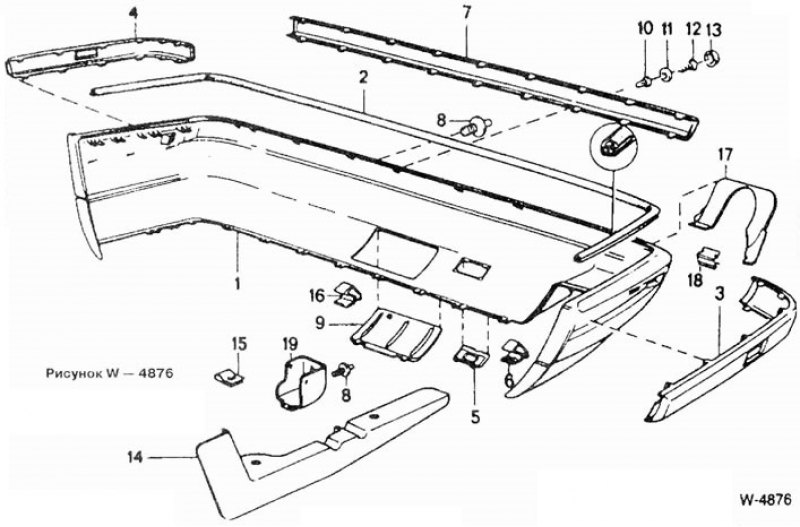

Рисунок W — 4876. Задний амортизатор: 1. Наружная облицовка; 2. Облицовка; 3. Прокладка; 4. Левая накладка бампера; 5. Правая накладка бампера; 6. Крышка буксировочного крюка; 7. Крепежная скоба; 8. Средняя накладка; 9. Заглушка крепления; 10. Крышка форкопа прицепа; 11. Вставная гайка; 12. Прокладочная шайба; 13. Винт-саморез; 14. Защитный колпак; 15. Теплоизоляционный экран; 16. Гайка; 17. Зажим крепления; 18. Накладка; 19. Скоба; 20. Направляющая
