Амортизатор состоит из резервуара 28 (рис. 75), цилиндра 29, клапана 32 сжатия, штока 26 в сборе с поршнем 31 и клапанами, обоймы 19 с направляющей втулкой 18 и деталей уплотнения и крепления.

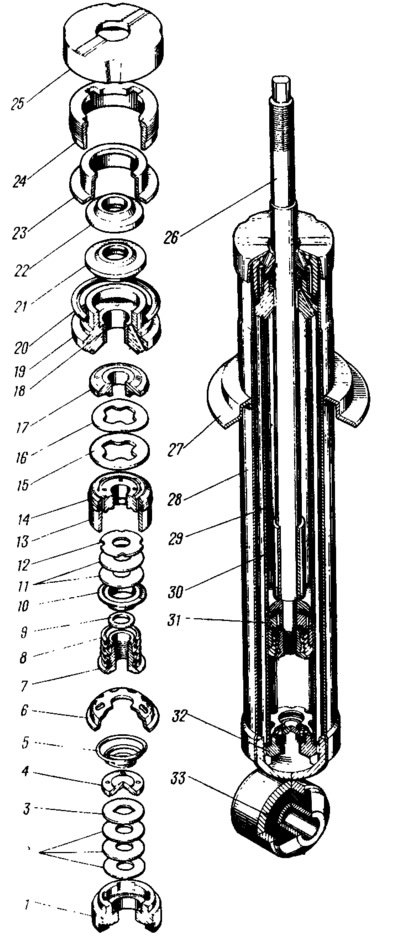

Рис. 75. Амортизатор задней подвески: 1 - корпус клапана сжатия; 2 - диски клапана сжатия; 3 - дроссельный диск клапана сжатия; 4 - тарелка клапана сжатия; 5 - пружина клапана сжатия; 6 - обойма клапана сжатия; 7 - гайка клапана отдачи; 8 - пружина клапана отдачи; 9 - шайба гайки клапана отдачи; 10 - тарелка клапана отдачи; 11 - диски клапана отдачи; 12 - дроссельный диск клапана отдачи; 13 - поршень; 14 - кольцо поршня; 15 - тарелка перепускного клапана: 16 - пружина перепускного клапана; 17 - ограничительная тарелка перепускного клапана; 18 - направляющая втулка штока с фторопластовым слоем; 19 - обойма направляющей втулки; 20 - уплотнительное кольцо резервуара; 21 - сальник штока; 22 - защитное кольцо штока; 23 - обойма сальника; 24 - гайка резервуара; 25 - опора буфера сжатия; 26 - шток амортизатора; 27 - чашка пружины; 28 - резервуар; 29 - цилиндр; 30 - дистанционная втулка; 31 - поршень в сборе с клапанами; 32 - клапан сжатия в сборе; 33 - втулка амортизатора в сборе.
Резервуар 28 выполнен в виде трубы, к нижней части которой приварено дно с проушиной, а в верхней части нарезана внутренняя резьба для гайки 24. Снаружи к резервуару приварена нижняя опорная чашка 27 пружины подвески.
Клапан 32 сжатия напрессовывается на нижнюю часть цилиндра и прижимается им ко дну резервуара. Он состоит из корпуса 1, обоймы 6, тарелки 4, пакета дисков 2 и 3 и пружины 5. В корпусе имеется центральное гнездо, к фаске которого сверху прижимаются диски клапана сжатия. В верхней и нижней частях корпуса клапана выполнены крестообразно расположенные вырезы для прохода жидкости. Пакет дисков состоит из четырех плоских дисков, один из которых — верхний имеет два выреза для дросселирования жидкости. Диски прижимаются к фаске гнезда пружиной 5 через тарелку 4, которая имеет четыре сквозных отверстия для прохода жидкости и цилиндрический выступ. Этим выступом тарелка прижимается к внутренней части дроссельного диска 3. Благодаря цилиндрическому выступу, между наружными краями дроссельного диска и тарелкой по всему периметру образуется щель для прохода жидкости к дросселирующим вырезам диска. Сверху на корпус клапана напрессовывается обойма 6. Она имеет поясок с отбортовкой для посадки в отверстие цилиндра, одно центральное и шесть периферийных отверстий для прохода жидкости.
В цилиндре 29 перемещается шток 26 в сборе с поршнем 31 и двумя клапанами: перепускным и отдачи. Направляющая втулка 18 имеет фторопластовый слой на внутренней поверхности, благодаря которому резко снижается износ штока и втулки. Обойма 19 направляющей втулки запрессовывается в цилиндр. Во втулке имеется канал для слива жидкости из кольцевой полости обоймы в полость резервуара, чтобы не создавалось давление жидкости на сальник 21. Обойма направляющей втулки уплотняется в резервуаре резиновым кольцом 20, которое через обойму 23 сальника поджимается гайкой 24 к пояску обоймы 19 и поверхности резервуара. Этой же гайкой через обойму сальника и защитное кольцо 22 штока сальник 21 поджимается к кольцевому выступу обоймы направляющей втулки.
Сальник 21 штока имеет три рабочих кромки, которые прижаты к хромированной поверхности штока. Канавки под нижними рабочими кромками выполнены под углом, за счет чего жидкость, прошедшая между направляющей втулкой и штоком, создает давление на рабочие кромки сальника, прижимая их к поверхности штока, что улучшает уплотнение. Сверху на резервуар амортизатора надевается опора 25 буфера сжатия.
В нижней части штока установлены: дистанционная втулка 30, ограничительная тарелка 17 перепускного клапана, пружина 16 и тарелка 15 перепускного клапана, поршень 13 с уплотнительным кольцом 14, диски 11 и 12 клапана отдачи, упорная тарелка 10, пружина 8 клапана отдачи и гайка 7.
Дистанционная втулка 30 ограничивает перемещение штока при ходе отдачи, упираясь в обойму направляющей втулки штока.
Поршень 13 металлокерамический, имеет восемь вертикальных каналов, расположенных по окружностям двух радиусов. Каналы, расположенные по окружности большего радиуса, перекрываются сверху тарелкой 15 перепускного клапана, которая поджимается к ним плоской пружиной 16. Остальные каналы перекрываются снизу пакетом дисков клапана отдачи. Верхний диск 12 — дроссельный, он имеет четыре выреза по внешней окружности; следующие два диска 11 плоские. Пакет дисков прижимается пружиной 8 через опорную тарелку 10. Поршень в сборе с клапанами крепится на штоке гайкой 7, которая фиксируется раскерниванием торца штока в двух местах. Между гайкой и нижним диском клапана отдачи установлена шайба 9, предохраняющая диски от повреждения при завертывании или отвертывании гайки. Для создания уплотнения служит металлокерамическое кольцо 14.
Работа амортизатора от работы телескопической стойки отличается незначительно, поэтому эта часть раздела опускается. В отличие от стойки передней подвески, ход отдачи в амортизаторе ограничивается более жестко — упором распорной втулки 30 в обойму 19 направляющей втулки штока.
