Передняя манжета коленчатого вала
1. Операция замены этой манжеты описана в параграфе 6 как часть процедуры снятия и установки крышки цепи привода распределительных валов.
Задняя манжета коленчатого вала
Примечание. При сборке потребуется новая прокладка под корпус манжеты.
2. Снимите маховик (или планшайбу), как указано в параграфе 15.
3. Выверните болты крепления задней стороны поддона к корпусу манжеты.
4. Выверните болты крепления корпуса манжеты к блоку цилиндров.
5. Если корпус манжеты присох к прокладке поддона, отделите корпус манжеты от прокладки острым тонким инструментом. Не повредите при этом прокладку поддона.
6. Снимите корпус с манжетой с блока цилиндров. Если корпус не отделяется от блока цилиндров, простучите его киянкой. Не отжимайте корпус от блока цилиндров каким-либо инструментом, поскольку их сопрягаемые поверхности почти наверняка будут испорчены.
7. Снимите прокладку.
8. Тщательно удалите следы старой прокладки с сопрягаемых поверхностей блока цилиндра и корпуса манжеты. Не повредите прокладку поддона. Если прокладка поддона все же была повреждена, снимите поддон (см. параграф 12) и замените прокладку.
9. Обоприте корпус манжеты на два деревянных бруска и выбейте старую манжету молотком через бородок.
10. Очистите расточку под манжету в корпусе.

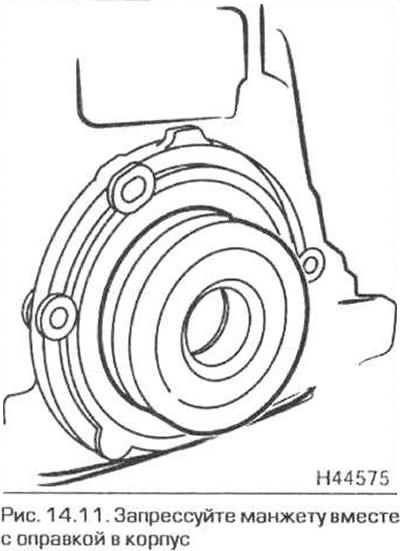

11. С апреля 1998 года в запчасти выпускается манжета без пружины Такую манжету можно установить только с помощью специальной оправки (прилагается к новой манжете). Вставьте оправку в манжету. Осторожно запрессуйте манжету с оправкой в корпус молотком через трубу подходящего диаметра или деревянный брусок (рис. 14.11).
12. Убедитесь в том, что установочные штифты корпуса манжеты находятся на своих местах в блоке цилиндров, и установите на них новую прокладку корпуса манжеты.
13. Установите на прокладку корпус с манжетой, надев манжету с оправкой на коленчатый вал.
14. Вверните болты крепления корпуса к блоку цилиндров и к поддону и затяните боты пока только от руки.
15. Затяните требуемым моментом сначала болты крепления корпуса к блоку цилиндров, затем — к поддону.
16. Извлеките из манжеты оправку и установите на место маховик (планшайбу), как указано в параграфе 15.
Манжеты распределительных валов
17. Распределительные валы уплотнены не манжетами, а прокладками крышки головки цилиндров и крышки цепи механизма газораспределения.
