Снятие
Снять вентилятор.
Слить охлаждающую жидкость из двигателя.
Отсоединить верхний и нижний шланги от радиатора, предварительно освободив и сдвинув назад хомуты крепления.

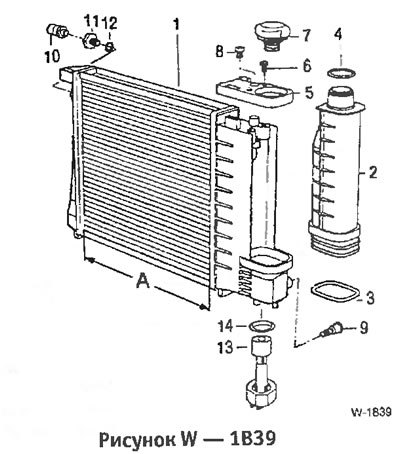

1. Радиатор; 2. Расширительный бачок; 3. Прокладка; 4. Уплотнительное кольцо; 5. Крышка; 6. Болт; 7. Пробка радиатора; 8. Вентиль выпуска воздуха; 9. Пробка; 10. Температурный выключатель (только системы охлаждения); 11. Пробка; 12. Уплотнительное кольцо; 13. Датчик уровня; 14. Кольцо круглого сечения
Модель 3251: Отсоединить в левой нижней части радиатора провод датчика уровня -13-.
При наличии кондиционера отсоединить справа на радиаторе разъем температурного выключателя -1-.

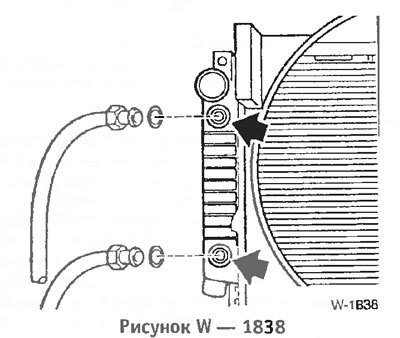

Только на автомобилях с автоматической трансмиссией: Отсоединить шланги от масляного радиатора коробки передач, собрать вытекающее масло. Провода закрыть чистыми пробками, в шланги не должна попадать грязь.

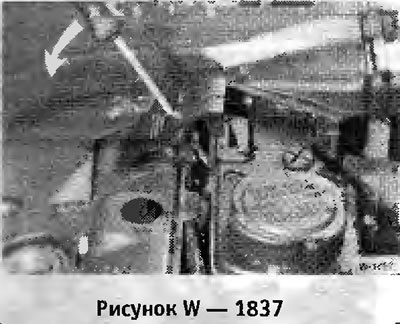

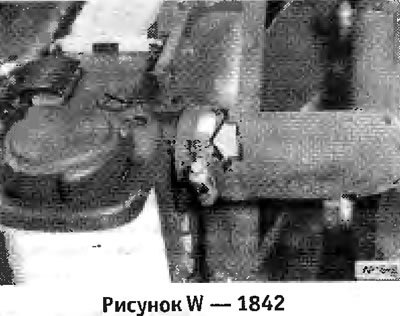

Отжать два зажима крепления радиатора. Для этого вставить отвертку, как показано на рисунке, нажать и наклонить немного вперед. При этом освобождается пластмассовый зажим из передней поперечины.
Вытащить радиатор наверх.
Внимание: Ламели радиатора имеют острые края, поэтому при снятии радиатора рекомендуется надеть рабочие перчатки.
Установка
Проверить на всех водяных шлангах отсутствие порезов,трещин и прочих повреждений и, если требуется, заменить поврежденные шланги. Проверить состояние резиновых наконечников крепления радиатора.
Ввернуть датчик уровня охлаждающей жидкости с новым уплотнительным кольцом круглого сечения.
Вставить радиатор сверху так, чтобы резиновые опоры точно вошли в приемные части.
Если были сняты, вставить зажимы крепления в радиатор, прижать радиатор к передней поперечине и защелкнуть зажимы.
Привернуть к радиатору масляные шланги автоматической трансмиссии с новыми уплотнениями, момент затяжки 20 нм.
Подсоединить водяные шланги и закрепить их хомутами.
Если снимался, подключить провод температурного выключателя и датчика уровня.
Установить вентилятор.
Залить охлаждающую жидкость и удалить воздух из системы охлаждения.
Только на автомобилях с автоматической трансмиссией: Проверить и, если требуется, откорректировать уровень масла в коробке передач:
Разогреть двигатель и проверить герметичность в местах подключения шлангов.
Проверить и, если требуется, откорректировать уровень охлаждающей жидкости.
