Схема 2. Общее электрооборудование начиная с моделей выпуска 1990 г.

Главная БМВ 3 серия 1982-1994 Электрооборудование Электрические схемы Схема 2. Общее электрооборудов...

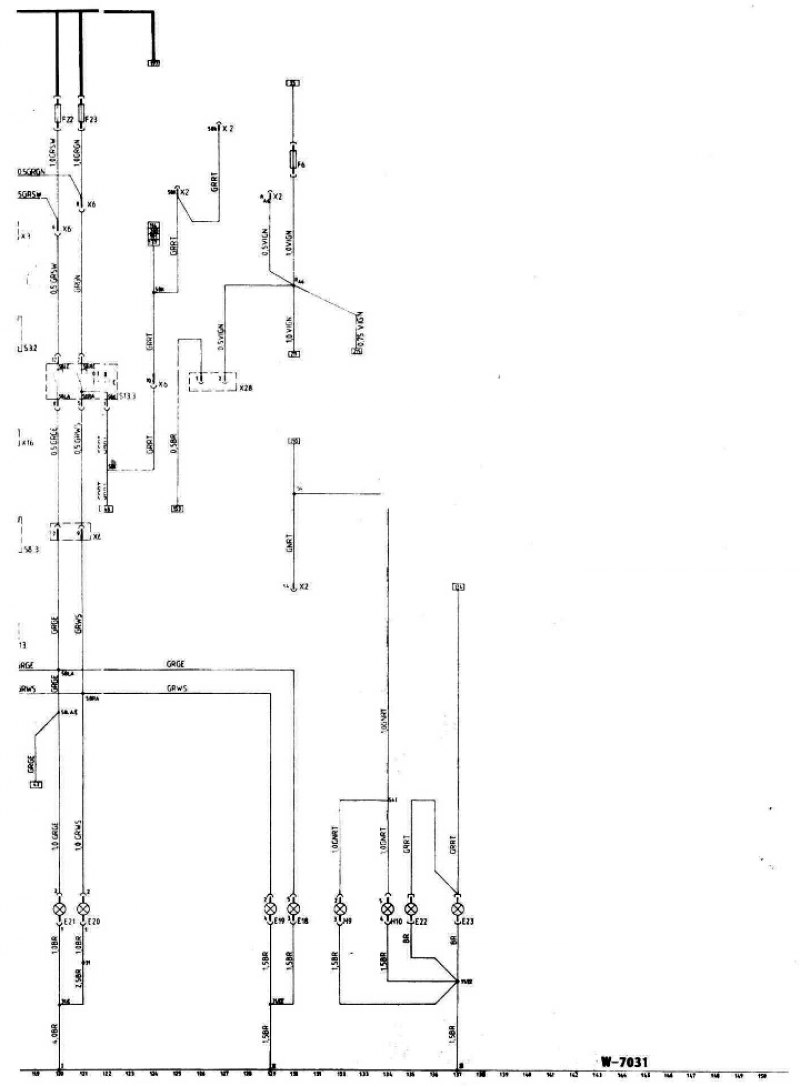

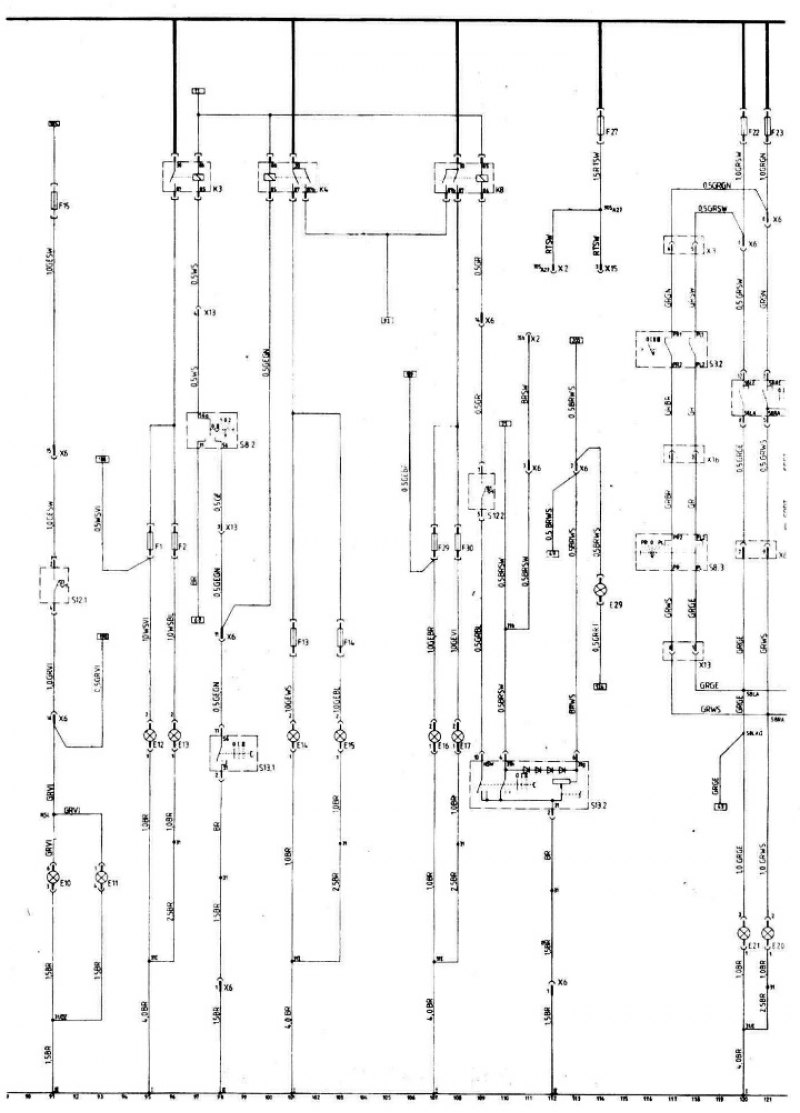

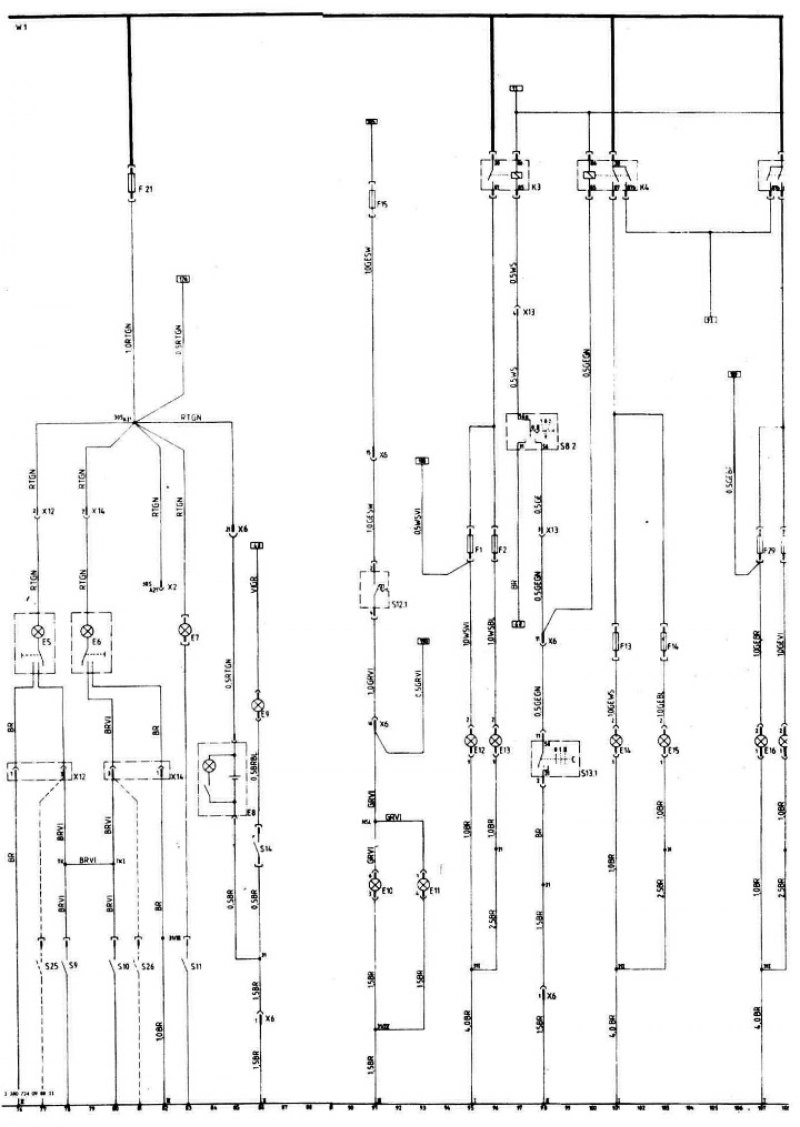

Принципиальная электрическая схема II. Общее электрооборудование начиная с моделей выпуска 1990 г. 316i Kat., 318is Kat., 318i Kat., 324d

E5 Плафон освещения салона левый 77
E6 Плафон освещения салона правый 79
E7 Плафон освещения багажного отсека 83
E8 Лампа-переноска (с подзарядкой) 84, 85
E9 Лампа освещения перчаточного ящика 86
Е10 Задний туманный фонарь левый 91
E11 Задний туманный фонарь правый 93
Е12 Фара дальнего света левая 95
Е13 Фара дальнего света правая 96
Е14 Фара ближнего света левая 101
Е15 Фара ближнего света правая 103
Е16 Противотуманная фара левая (только спецоборудование) 107
Е17 Противотуманная фара правая (только спецоборудование) 108
Е18 Задний огонь левый 130
Е19 Задний огонь правый 129
Е20 Фара ближнего света левая (стояночный свет) 121
Е21 Фара ближнего света правая (стояночный свет) 120
Е22 Фонарь освещения номерного знака левый 135
Е23 Фонарь освещения номерного знака правый 137
Е29 Подсвет пепельницы задний 114
F1 Предохранитель фары дальнего света левый 95
F2 Предохранитель фары дальнего света правый 96
F6 Предохранитель стоп-сигналов системы Tempomat 130
F13 Предохранитель фары дальнего света левый 101
F14 Предохранитель фары дальнего света правый 103
F15 Предохранитель задних туманных фонарей 91
F21 Предохранитель цифровых часов, освещения салона, освещения багажного отсека, освещения перчаточного ящика 81
F22 Предохранитель стояночного, заднего габаритного и паркингового огней левых 120
F23 Предохранитель стояночного, заднего габаритного и паркингового огней правых 121
F27 Предохранитель электропроводки дверей 114
F29 Предохранитель противотуманной фары левой 107
F30 Предохранитель противотуманной фары правой 108
Н9 Стоп-сигнал левый 132
Н10 Стоп-сигнал правый 134
КЗ Реле фар дальнего света 96, 97
К4 Реле фар ближнего света 100, 101
К8 Реле противотуманных фар (в распределительной коробке) 108, 109
S3 Выключатель зажигания и паркингового света
S3.2 Выключатель паркингового света I 116-118
S8 Переключатель указателей поворота ближнего света фар
S8.2 Выключатель ближнего света 97, 98
S8.3 Выключатель паркингового света II 116-118
S9 Контакт двери левой 78
S10 Контакт двери правой 80
S11 Выключатель освещения багажного отсека 83
S12 Выключатель противотуманных фар и задних туманных огней
S12.1 Выключатель задних туманных огней 91
S12.2 Выключатель противотуманных фар и задних туманных огней (только SA) 109
S13 Выдвижной выключатель света
S13.1 Выключатель ближнего света 98, 99
S13.2 Выключатель регулируемого подсвета приборной доски и противотуманных фар 109-113
S13.3 Выключатель задних габаритный огней и освещения номерного знака 120-122
S14 Выключатель освещения перчаточного ящика 86
S25 Контакт двери задней левой (только 4-дверный вариант) 77
S26 Контакт двери задней правой (только 4-дверный вариант) 81
W1 Токовая шина в распределительной коробке 76-124
Х2 Разъем подключения спецоборудования, 26 контактов (за нижней облицовкой рулевой колонки) 82, 111, 112, 125, 130
Х3 Разъемное соединение основного жгута проводов с выключателем зажигания, 9 контактов 117, 118
Х6 Разъемное соединение основного жгута проводов с приборной доской, 30 контактов (за нижней облицовкой рулевой колонки) 86, 91, 98, 109, 111, 112, 113, 120, 121, 124
X12 Разъемное соединение основного жгута проводов левого плафона освещения салона, 3 контакта 76-78
X13 Разъемное соединение основного жгута проводов переключателя указателя поворотов и фар ближнего света 98, 117, 118
Х14 Разъемное соединение основного жгута проводов правого плафона освещения салона, 3 контакта 80-82
Х15 Разъемное соединение основного жгута проводов электропроводки дверей, 4 контакта 114
X16 Разъемное соединение провода выключателя зажигания с проводом выключателя ближних фар 117, 118
Х28 Разъемное соединение лампы для чтения 126-127

Провода

_._._._ = 2,4 d
