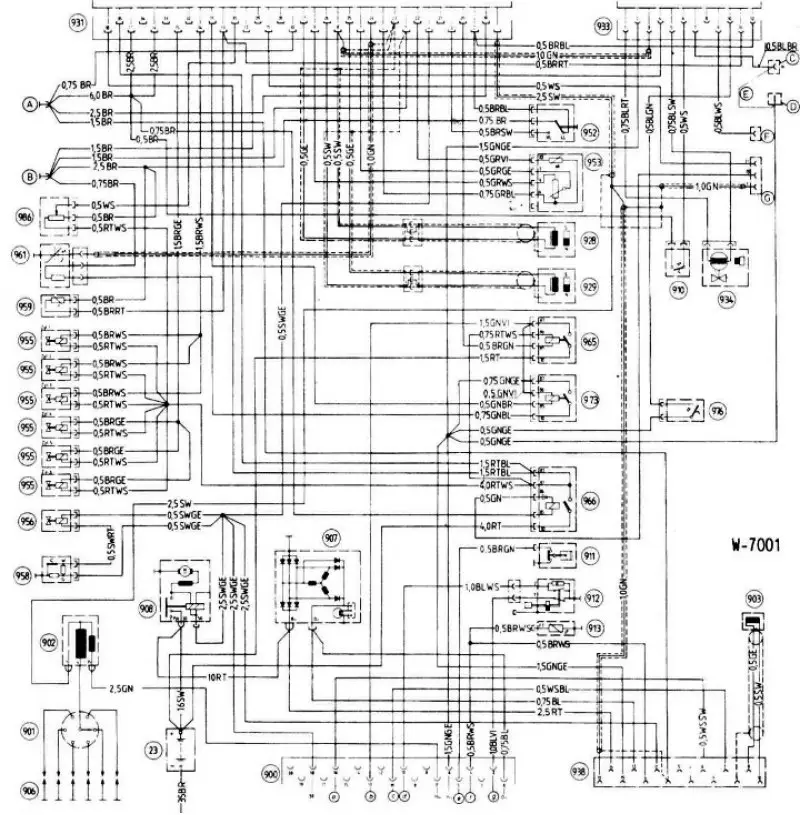

- 23. Аккумулятор
- 900 Разъем двигателя
- а Airbag
- b Интервалы технического обслуживания
- с Давление масла
- d Дистанционная передача измеренного значения температуры
- 901 Распределитель зажигания
- 902 Катушка зажигания
- 906 Свечи зажигания
- 907 Генератор переменного тока
- 908 Стартер
- 911 Масляный выключатель давления
- 913 Датчик указателя температуры
- 932 Электромагнитный клапан
- 938 Разъем диагностики
- 951 Жгут проводов автомобиля (рядом с перчаточным ящиком)
- 960 Датчик температуры всасываемого воздуха
- 985 Реле управления (плата реле)
- 988 Регулятор дроссельной заслонки
- 989 Регулятор предварительной дроссельной заслонки
- 990 Выключатель холостого хода
- 992 Потенциометр дроссельной заслонки
- 993 Блок управления карбюратора 2ВЕ (в перчаточном ящике)
- А Подключение компрессора кондиционера
- В Разъемное соединение схемы увеличения оборотов холостого хода
- С Разъем компрессора кондиционера
- D Соединение компрессора кондиционера
- Е Масса
- 991 Блок управления системы транзисторного зажигания
