Схема 3. Общее электрооборудование начиная с моделей выпуска 1990 г. (БМВ 3 серия 2, 1982-1994) [Электрооборудование → Электрические схемы]

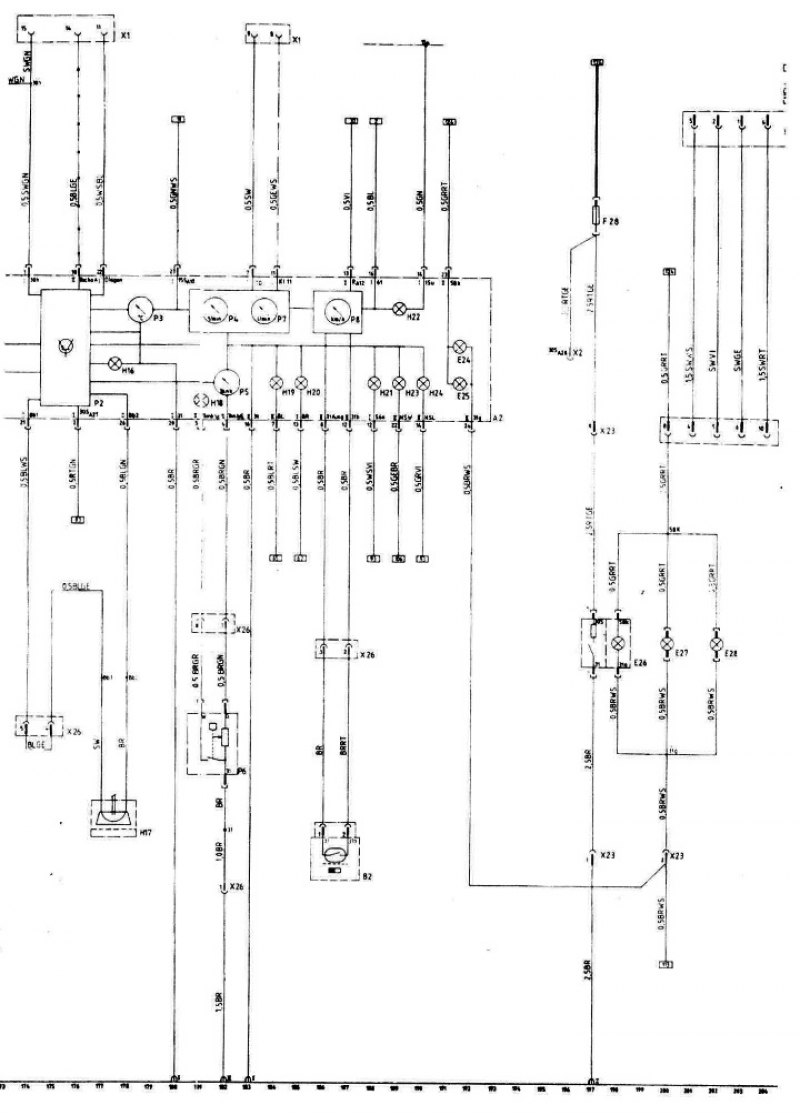

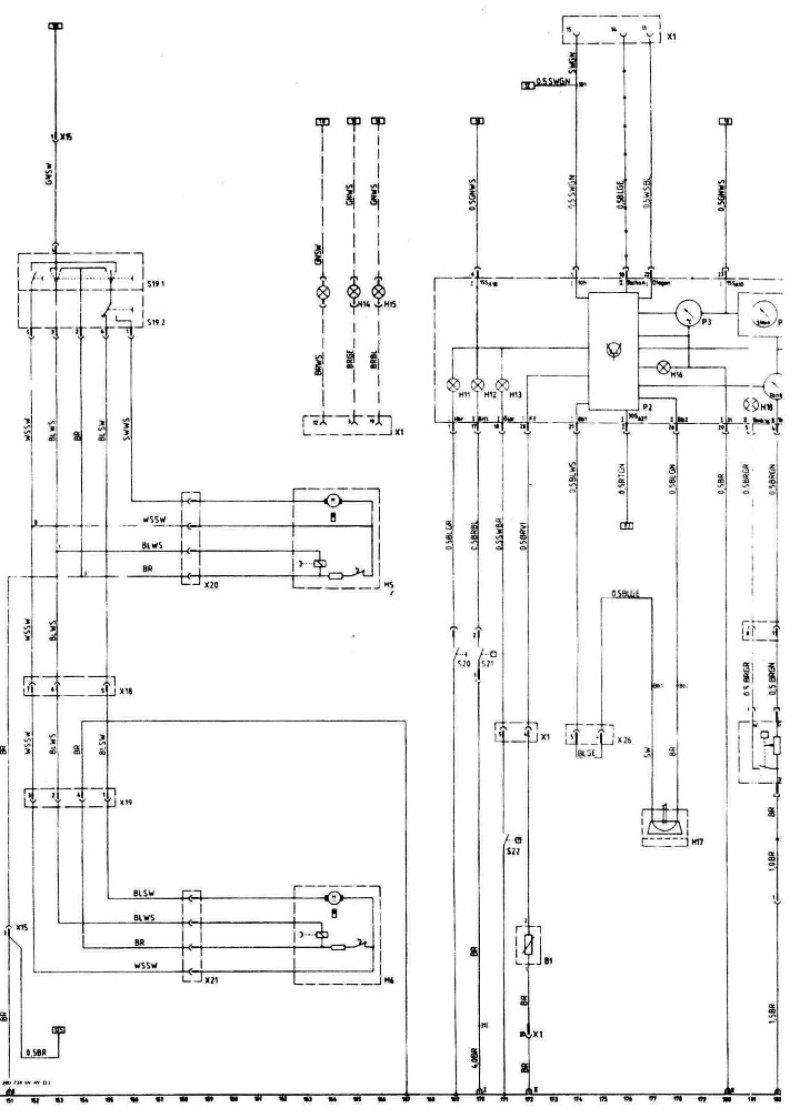

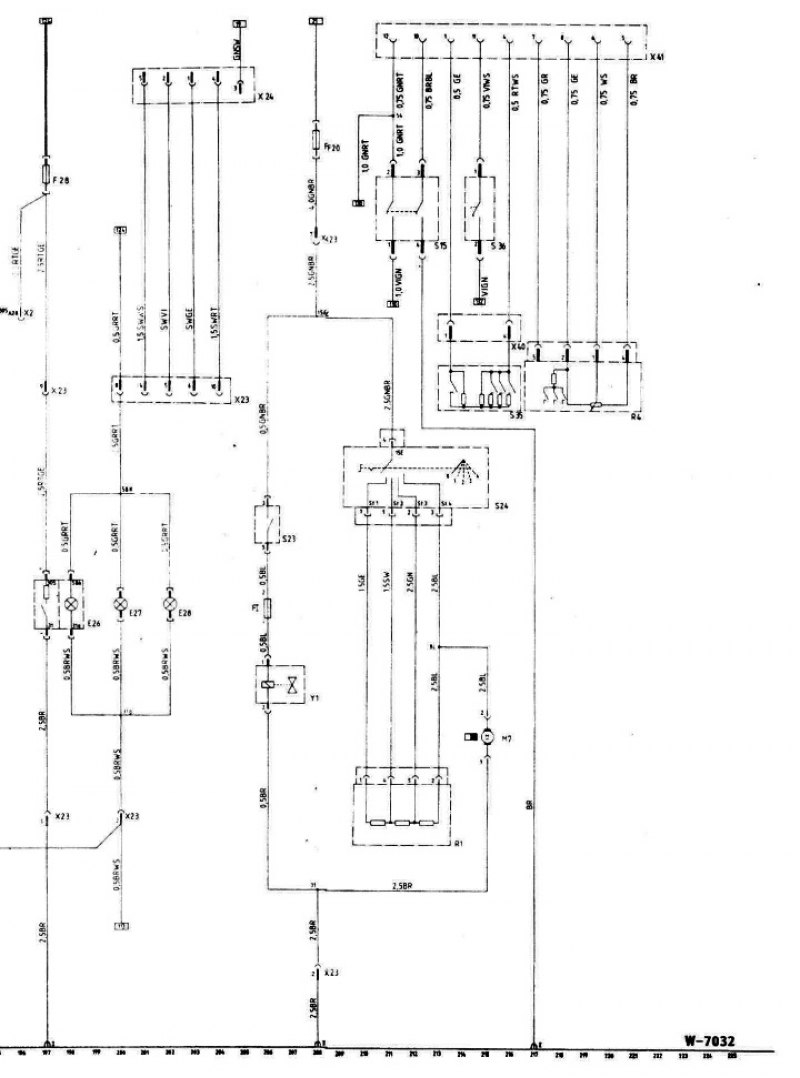

Принципиальная электрическая схема III. Общее электрооборудование начиная с моделей выпуска 1990 г. 316i Kat., 318is Kat., 318i Kat., 324d

A2 Комплект приборов 169-193
B1 Датчик температуры охлаждающей жидкости 172
82. Датчик спидометра 186-187
E24 Подсвет приборной доски I 191
E2S Подсеет приборной доски II 191
E26 Прикуриватель 198
E27 Подсвет пульта отопителя I 200
E28 Подсвет пульта отопителя II 202
F1 Предохранитель клапана системы охлаждения 206
F20 Предохранитель вентилятора системы отопления 208
F28 Предохранитель прикуривателя, системы обогрева на стоянке 197
H11 Контрольная лампа ручного тормоза 169
H12 Контрольная лампа уровня тормозной жидкости 170
H13 Контрольная лампа давления масла 171
H14 Контрольная лампа предварительного разогрева (только 2,4d) 165
H15 Контрольная лампа запуска двигателя (только 2,4d) 166
H16 Контрольная лампа индикации износа тормозных колодок 177
H17 Датчик износа тормозных колодок переднего левого колеса 177-178
H18 Сигнальная лампа остатка топлива 181
H19 Контрольная лампа указателей поворотов левых 184
H20 Контрольная лампа указателей поворотов правых 185
H21 Контрольная лампа дальнего света 188
H22 Контрольная лампа заряда аккумулятора 189
H23 Контрольная лампа противотуманных фар 189
H24 Контрольная лампа задних туманных фонарей 190
H25 Контрольная лампа VP15 163
M5 Мотор привода наружного зеркала 163-166
M6 Мотор привода дополнительного наружного зеркала 163-166
M7 Мотор вентилятора системы отопления 215
P2 Индикатор интервалов технического обслуживания 177
P3 Указатель температуры охлаждающей жидкости 179
P4 Электронный тахометр 181
P5 Указатель запаса топлива 182
P6 Датчик запаса топлива 181, 182
P7 Указатель расхода топлива 184
P8 Электронный спидометр 186
R1 Балластные сопротивления мотора вентилятора 210-213
R4 Датчик хода педали 220-224
S15 Выключатель стоп-сигналов 211-213
S19 Переключатель зеркала в сборе
S19.1 Переключатель зеркала на двери водителя 152-156
S19.2 Переключатель зеркала на двери переднего пассажира 152-156
S20 Выключатель ручного тормоза 169
S21 Выключатель уровня тормозной жидкости 170
S22 Выключатель давления масла 171
S23 Концевой выключатель клапана системы охлаждения 206
S24 Выключатель вентилятора 210-215
S35 Выключатель системы Tempomat 215-218
S36 Выключатель сцепления 215
X1 Разъемное соединение основного жгута проводов жгута проводов двигателя, 20 контактов (моторный отсек) 165-166, 171, 172, 174, 181
Х2 Разъем подключения спецоборудования, 26 контактов (за нижней облицовкой рулевой колонки) 196
Х6 Разъемное соединение основного жгута проводов с приборной доской, 30 контактов (за нижней облицовкой рулевой колонки) 183-185
Х15 Разъемное соединение основного жгута проводов электропроводки дверей, 4 контакта 151-153
X18 Разъемное соединение жгута проводов двери водителя, соединения двери водителя и двери переднего пассажира 152-155
Х19 Разъемное соединение жгута проводов двери переднего пассажира, соединения двери водителя и двери переднего пассажира 152-155
Х20 Разъем наружного зеркала с электроприводом 159
Х21 Разъем дополнительного наружного зеркала с электроприводом 159
Х22 Разъем блока управления LE-Jetronic (в перчаточном ящике) 183-185
Х23 Разъемное соединение жгута проводов пульта отопителя, 12 контактов 197, 200, 204, 208, 201, 205
Х24 Разъем кондиционера, 5 контактов 201-205
Х26 Разъемное соединение провода датчика спидометра 174, 175, 181, 182, 186-187
Х40 Разъемное соединение выключателя системы Tempomat 214-217
Х41 Разъемное соединение VP15 211-224
Y1 Клапан системы охлаждения 206

Провода

—х—х—х— = 1,6/1,8i
_._._._ = 1.8i
_.._.._.._ = 2.4d

На электрической схеме показан автомобиль в состоянии готовности к движению при отпущенном ручном тормозе.
