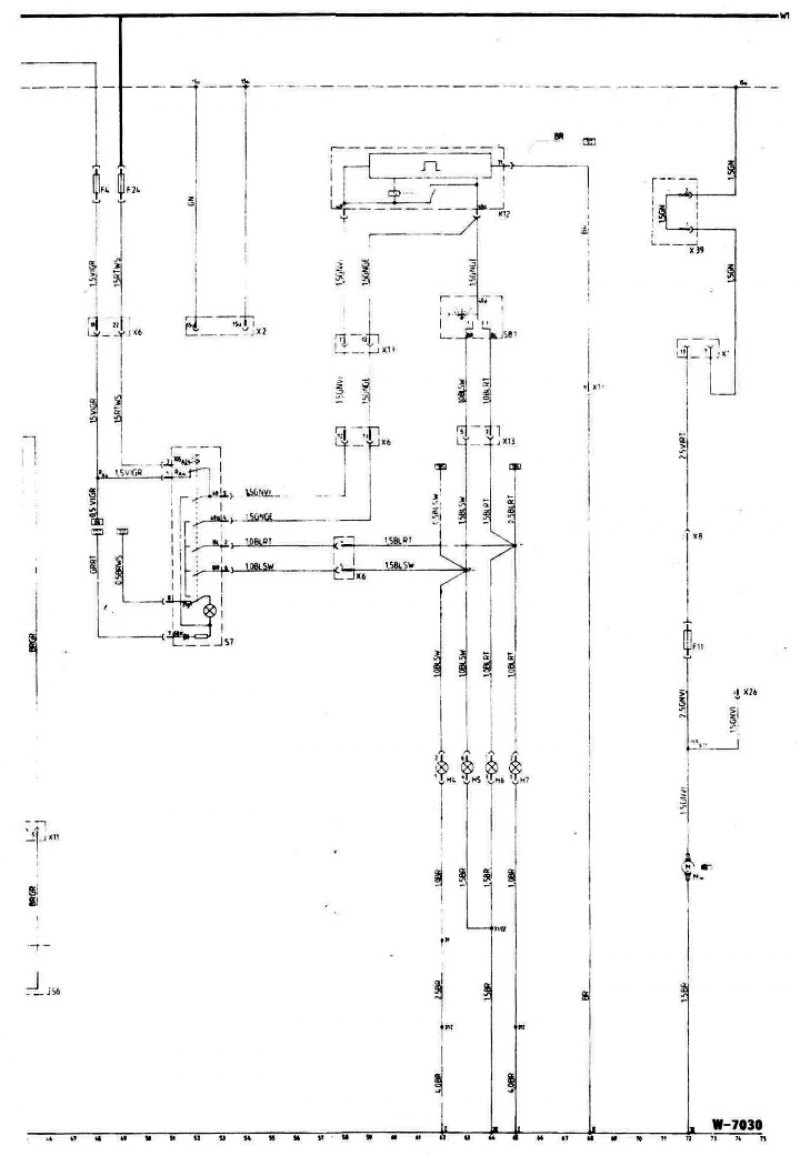

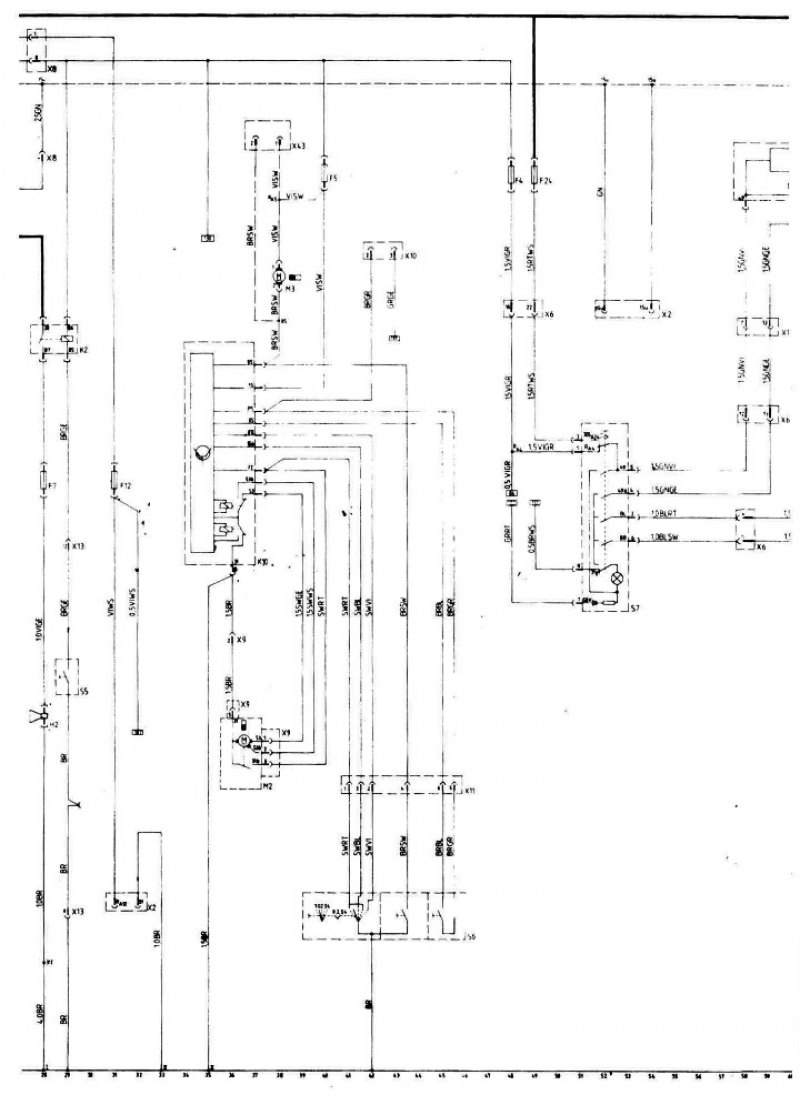

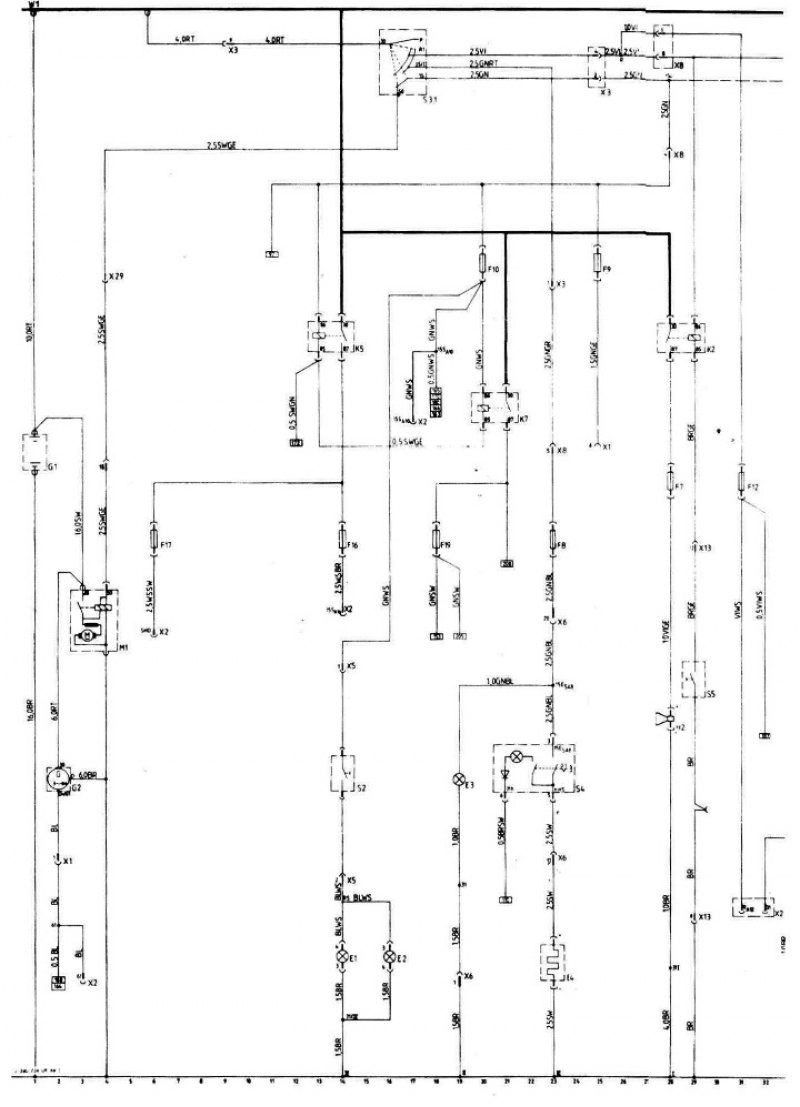

- Е1 Фонарь заднего света левый 14
- Е2 Фонарь заднего света правый 16
- ЕЗ Подсвет платы переключателей 19
- Е4 Обогрев заднего стекла 23
- F4 Предохранитель сигнализации указателей поворотов 48
- F5 Предохранитель очистителя, омывателя интенсивной системы очистки фар 40
- F7 Предохранитель фанфар 28
- F8 Предохранитель обогрева заднего стекла 23
- F9 Предохранитель электрооборудования двигателя фонарей заднего хода 25
- F10 Предохранитель приборов 20
- F11 Предохранитель топливного насоса, насоса предварительной подкачки топлива 72
- F12 Предохранитель радиоприемника, системы опроса накопителя отказов, приборов 31
- F16 Предохранитель системы обогрева сидений 14
- F17 Предохранитель сдвижной панели крыши, электрического стеклоподъемника 6
- F19 Предохранитель электропривода наружного зеркала, кондиционера 18
- F24 Предохранитель системы аварийной сигнализации (30SA24) 49
- G1 Аккумулятор 1
- G2 Генератор 2
- Н2 Фанфара I 28
- Н4 Указатель поворотов передний правый 62
- Н5 Указатель поворотов задний правый 63
- Н6 Указатель поворотов задний левый 64
- Н7 Указатель поворотов передний левый 65
- К2 Реле фанфар (в распределительной коробке) 28, 29
- К5 Реле обогрева сидений и сдвижной панели крыши(в распределительной коробке) 13, 14
- К7 Реле вентилятора системы отопления, обогревазаднего стекла (в распределительной коробке) 20, 21
- К10 Блок управления работы стеклоочистителей и омывателей в интервальном режиме работы (в распределительной коробке) 34-36
- К11 Реле блокировки запуска двигателя (только при автоматической трансмиссии, за нижней облицовкой рулевой колонки) 7,8
- К12 Реле системы аварийной сигнализации(в рулевой колонке) 58-65
- M1 Мотор стартера 3,4
- М2 Мотор стеклоочистителя 36, 37
- М3 Насос омывателя 38
- М4 Топливный насос (только для 1,8i) 72
- S1 Выключатель коробки (только при автоматической трансмиссии) 9-12
- S2 Выключатель фонарей заднего хода 14
- S3 Выключатель зажигания и паркингового света 16,17
- S3.1 Выключатель зажигания
- S4 Выключатель обогрева заднего стекла 21-24
- S5 Выключатель звукового сигнала 29
- S6 Переключатель стеклоочистителя 39-46
- S7 Выключатель аварийной сигнализации 51-53
- S8 Переключатель указателей поворота ближнего света фар
- S8.1 Переключатель указателей поворота
- W1 Токовая шина в распределительной коробке 1 - 75
- X1 Разъемное соединение основного жгута проводов — жгута проводов двигателя, 20 контактов (моторный отсек) 2, 4, 25, 72
- Х2 Разъем подключения спецоборудования, 26 контактов (за нижней облицовкой рулевой колонки) 3, 6, 14, 17, 31, 32, 52, 54
- ХЗ Разъемное соединение основного жгута проводов с выключателем зажигания 9, 23, 25
- Х4 Разъемное соединение системы увеличения числа оборотов холостого хода (у туннеля, провода автоматической трансмиссии) 9
- Х5 Разъемное соединение основного жгута проводов с выключателем фонарей заднего хода, 2 контакта (у туннеля, провода автоматической трансмиссии) 14
- Х6 Разъемное соединение основного жгута проводов с приборной доской, 30 контактов (за нижней облицовкой рулевой колонки) 19, 23, 48, 49, 58, 59
- Х8 Разъемное соединение, 8 контактов (в распределительной коробке) 23, 28, 72
- Х9 Разъем мотора стеклоочистителя 36, 37
- X10 Разъем устройства очистки фар 42, 43
- X11 Разъемное соединение основного жгута проводов с переключателем стеклоочистителя, 6 контактов(за облицовкой рулевой колонки) 41-46
- Х13 Разъемное соединение основного жгута проводов с переключателем указателей поворотов ближнего света фар, 13 контактов (за облицовкой рулевой колонки) 29, 58, 59, 63, 64, 68
- Х26 Разъемное соединение датчика спидометра 73
- Х29 Разъемное соединение выключателя зажигания клемма 50, 4
- Х39 Разъемное соединение системы охранной сигнализации 72
- Х43 Разъемное соединение обогревателей жиклеров омывателя 37, 38
Провода
_._._._ — 2,4d
_.._.._.._ — 1.8i
