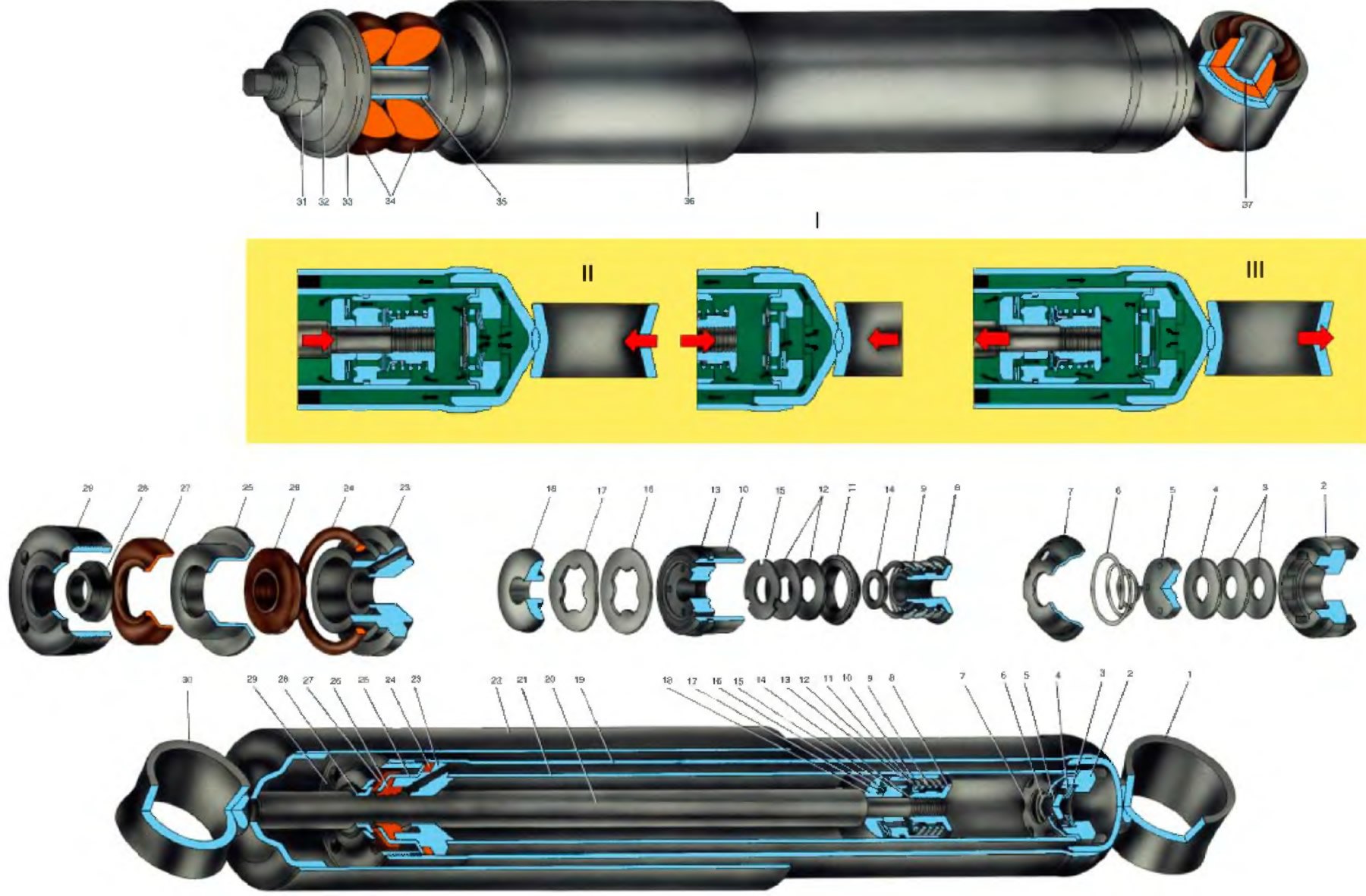

1. Нижняя проушина амортизатора; 2. Корпус клапана сжатия; 3. Диски клапана сжатия; 4. Дроссельный диск клапана сжатия; 5. Тарелка клапана сжатия; 6. Пружина клапана сжатия; 7. Обойма клапана сжатия; 8. Гайка клапана отдачи; 9. Пружина клапана отдачи; 10. Поршень амортизатора; 11. Тарелка клапана отдачи; 12. Диски клапана отдачи; 13. Кольцо поршня; 14. Шайба гайки клапана отдачи; 15. Дроссельный диск клапана отдачи; 16. Тарелка перепускного клапана; 17. Пружина перепускного клапана; 18. Ограничительная тарелка перепускного клапана; 19. Резервуар; 20. Шток; 21. Цилиндр; 22. Кожух; 23. Направляющая втулка штока; 24. Уплотнительное кольцо резервуара; 25. Обойма сальника штока; 26. Сальник штока; 27. Прокладка защитного кольца штока; 28. Защитное кольцо штока; 29. Гайка резервуара; 30. Верхняя проушина амортизатора; 31. Гайка крепления верхнего конца амортизатора; 32. Пружинная шайба; 33. Шайба подушки крепления верхнего конца амортизатора; 34. Подушки амортизатора; 35. Распорная втулка; 36. Кожух амортизатора; 37. Резинометаллический шарнир амортизатора.
I. Схема работы амортизатора; II. Ход сжатия; III. Ход отдачи.
