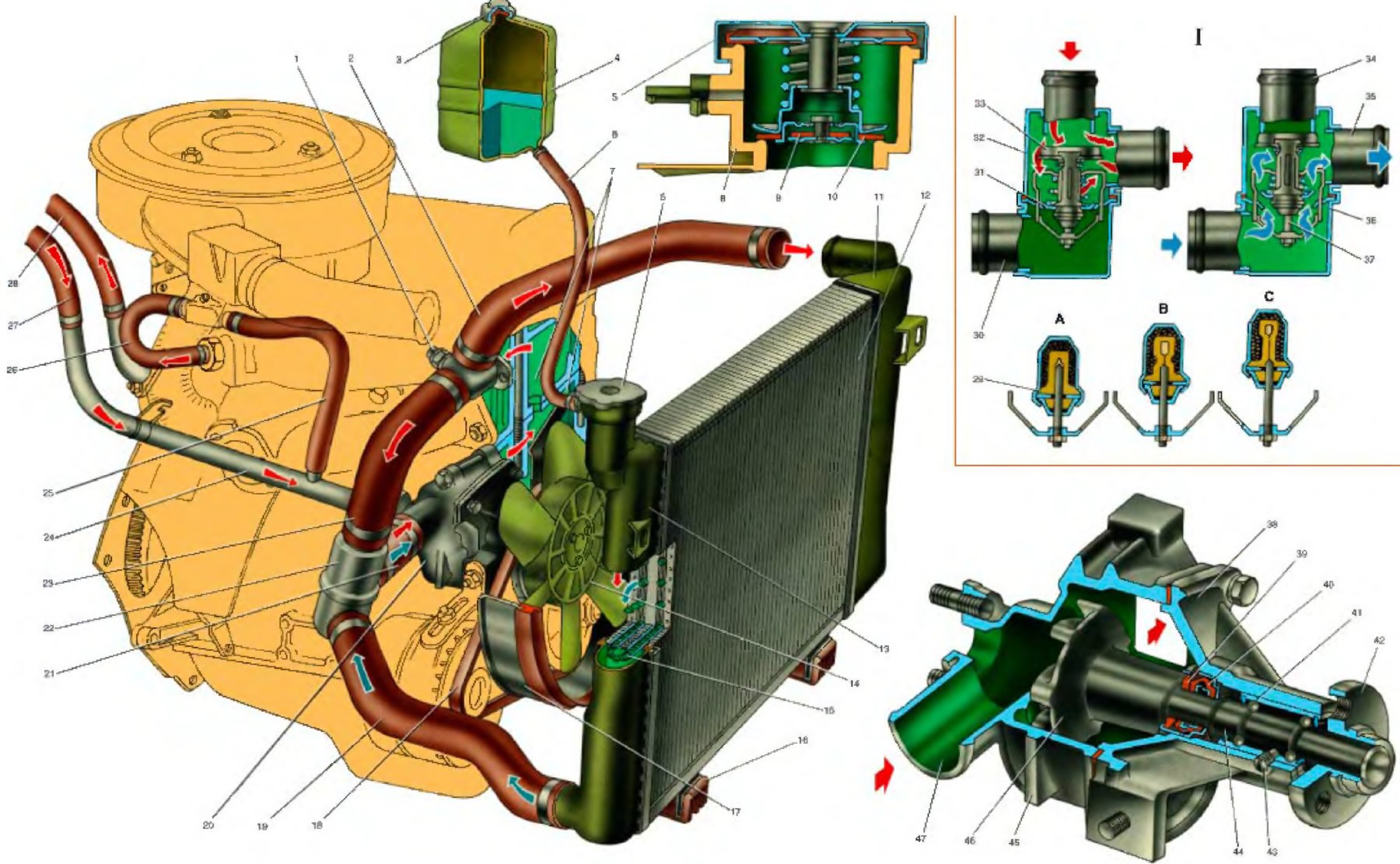

1. Датчик температуры охлаждающей жидкости для системы впрыска топлива; 2. Подводящий шланг радиатора; 3. Пробка бачка; 4. Расширительный бачок; 5. Пробка радиатора; 6. Шланг отвода жидкости к расширительному бачку; 7. Рубашка охлаждения; 8. Заливная горловина; 9. Впускной клапан пробки; 10. Выпускной (паровой) клапан пробки; 11. Левый бачок радиатора; 12. Сердцевина радиатора; 13. Правый бачок радиатора; 14. Крыльчатка вентилятора; 15. Турбулизатор; 16. Резиновая опора радиатора; 17. Кожух вентилятора; 18. Ремень вентилятора; 19. Отводящий шланг радиатора; 20. Насос охлаждающей жидкости; 21. Шланг подачи охлаждающей жидкости в насос; 22. Термостат; 23. Перепускной шланг термостата; 24. Трубка отвода жидкости от радиатора отопителя; 25. Шланг отвода жидкости от блока подогрева карбюратора; 26. Шланг подвода жидкости к блоку подогрева карбюратора; 27. Шланг отвода жидкости от радиатора отопителя; 28. Шланг подвода жидкости к радиатору отопителя; 29. Резиновая вставка; 30. Входной патрубок (от радиатора); 31. Основной клапан; 32. Корпус термостата; 33. Перепускной клапан; 34. Патрубок перепускного шланга; 35. Патрубок подачи охлаждающей жидкости в насос; 36. Крышка термостата; 37. Поршень; 38. Крышка насоса; 39. Упорное уплотнительное кольцо сальника; 40. Манжета сальника; 41. Наружное кольцо подшипника валика насоса; 42. Ступица шкива вентилятора; 43. Стопорный винт; 44. Валик насоса; 45. Корпус насоса; 46. Крыльчатка насоса; 47. Приемный патрубок.
I. Схема работы термостата; A. Температура жидкости менее 80°С; B. Температура жидкости от 80 до 94°С; C. Температура жидкости более 94°С.
