Рис. 7-25. Схема для проверки коммутатора: 1 - разрядник; 2 - катушка зажигания; 3 - коммутатор; 4 - резистор 0,01 Ом ±1%, не менее 20 Вт; А - к генератору прямоугольных импульсов; В - к осциллографу.
На клеммы «3» и «6» коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса т/ти) равна 3. Максимальное напряжение Umax - 10 В, а минимальное Umin - не более 0,4 В (рис. 7-26, II). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме I.

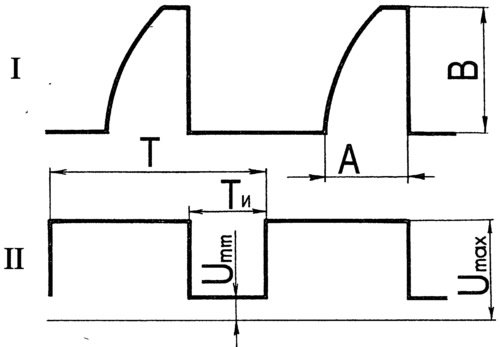

Рис. 7-26. Форма импульсов на экране осциллографа: I - импульсы коммутатора; II - импульсы генератора; А - время накоплений тока; В - максимальная величина тока; Т - период импульсов; Ти - длительность импульса.
Для коммутаторов 3620.3734 и 76.3734 при напряжении питания (13,5±0,5) В величина силы тока (В) должна быть 7,5-8,5 А. Время накопления тока (А) не нормируется.
(Посмотрите оригинал на портале: «www.autoinstruction.ru»)
Для коммутатора RT1903 при напряжении питания (13,5±0,2) В и частоте импульсов 25 Гц сила тока составляет 7-8 А, а время накопления тока - 5,5-11,5 мс.
Для коммутатора PZE4022 при напряжении питания (14±0,3) В и частоте 25 Гц величина силы тока составляет 7,3-7,7 А, а время накопления тока не нормируется.
Для коммутатора К563.3747 при напряжении питания (13,5±0,5) В и частоте 33,3 Гц величина силы тока составляет 7,3-7,7 А, а время накопления тока не нормируется.
Если форма импульсов коммутатора искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.
