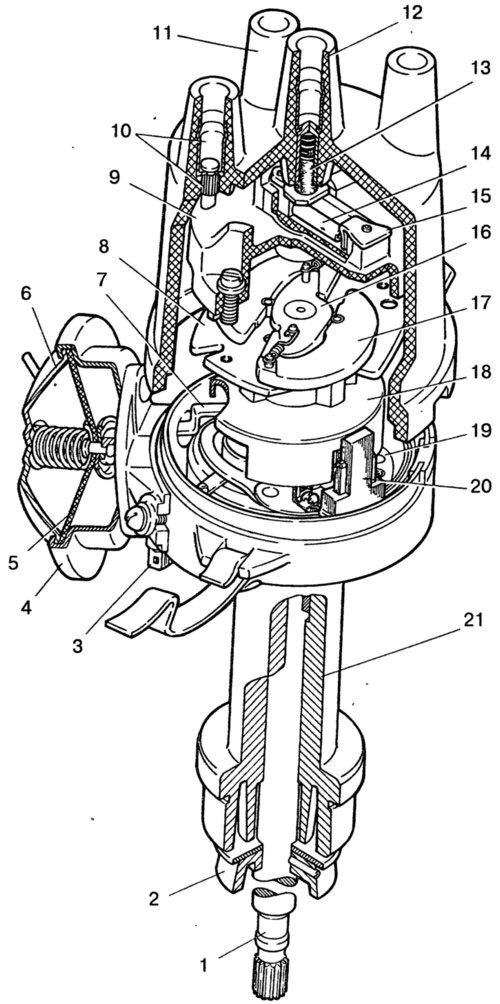

Рис. 7-19. Датчик-распределитель зажигания 3810.3706: 1 - валик; 2 - маслоотражательная муфта; 3 - штекерный разъем; 4 - корпус вакуумного регулятора; 5 - диафрагма; 6 - крышка вакуумного регулятора; 7 - тяга вакуумного регулятора; 8 - опорная пластина центробежного регулятора; 9 - ротор распределителя зажигания; 10 - боковой электрод с клеммой; 11 - крышка; 12 - центральный электрод с клеммой; 13 - уголек центрального электрода; 14,- резистор; 15 - наружный контакт ротора; 16 - пластина центробежного регулятора; 17 - грузик; 18 - экран; 19 - опорная пластина бесконтактного датчика; 20 - бесконтактный датчик; 21 - корпус датчика-распределителя зажигания.
Проверка работы
Установите датчик-распределитель зажигания на контрольно-испытательный стенд для проверки электрических приборов и соедините его с электродвигателем, имеющим регулируемую частоту вращения.
Соедините выводы датчика-распределителя зажигания с катушкой зажигания, с коммутатором и с аккумуляторной батареей стенда аналогично схеме системы зажигания автомобиля. Четыре клеммы крышки соедините с искровыми разрядниками, зазор между электродами которых регулируется.
Установите зазор 5 мм между электродами разрядников, включите электродвигатель стенда и вращайте валик датчика-распределителя несколько минут по часовой стрелке с частотой 2000 мин-1. Затем увеличьте зазор между электродами до 10 мм и следите, нет ли внутренних разрядов в датчике-распределителе. Они выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда.
Во время работы датчик-распределитель зажигания не должен производить шума при любой частоте вращения валика.
Снятие характеристик автоматического опережения зажигания
Установите датчик-распределитель зажигания на стенд, соедините его выводы с выводами «3», «5» и «6» коммутатора 1 (рис. 7-20) стенда. Вывод «4» коммутатора соедините с клеммой «плюс» стенда, а вывод «1»-с клеммой «прерыватель» стенда. Установите зазор 7 мм между электродами разрядника.

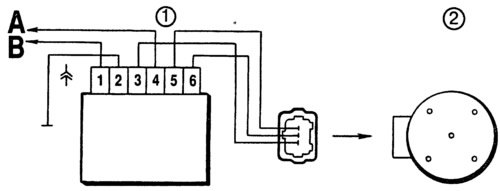

Рис. 7-20. Схема для снятия характеристик датчика-распределителя зажигания на стенде: 1 - коммутатор; 2 - датчик-распределитель зажигания; А - к клемме «плюс» стенда; В - к клемме «прерыватель» стенда.
Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 500-600 мин-1. По градуированному диску стенда отметьте значение в градусах, при котором наблюдается одно из четырех искрений.

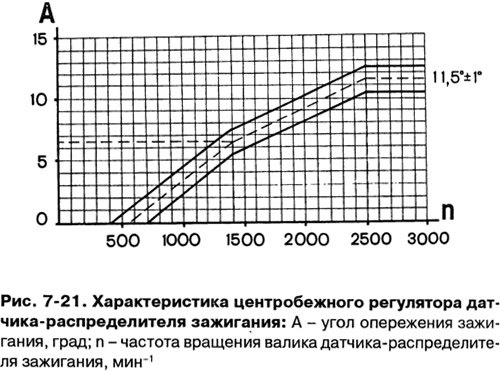

Повышая ступенчато частоту вращения на 200-300 мин-1, определяйте по диску число градусов опережения зажигания, соответствующее частоте вращения валика датчика-распределителя зажигания. Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой на рис. 7-21.
Если характеристика отличается от приведенной на рис. 7-21, то ее можно привести в норму подгибанием стоек пружин грузиков центробежного регулятора. До 1500 мин-1 - подгибайте стойку тонкой пружины, а свыше 1500 мин-1 - толстой. Для уменьшения угла увеличивайте натяжение пружин, а для увеличения - уменьшайте.
Для снятия характеристики вакуумного регулятора опережения зажигания соедините штуцер вакуумного регулятора с вакуумным насосом стенда.
Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 1000 мин-1. По градуированному диску отметьте значение в градусах, при котором происходит одно из четырех искрений.

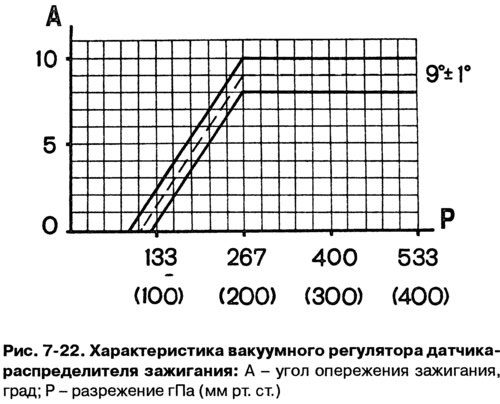

Плавно увеличивая разрежение, через каждые 26,7 гПа (20 мм рт. ст.) отмечайте число градусов опережения зажигания относительно первоначального значения. Полученную характеристику сравните с характеристикой на рис. 7-22.
Обратите внимание на четкость возврата в исходное положение после снятия вакуума пластины, на которой закреплен бесконтактный датчик.
Проверка бесконтактного датчика
С выхода датчика снимается напряжение, если в его зазоре находится стальной экран. Если экрана в зазоре нет, то напряжение на выходе датчика близко к нулю.
На снятом с двигателя датчике-распределителе зажигания датчик можно проверить по схеме, приведенной на рис. 7-23, при напряжении питания 8-14 В.

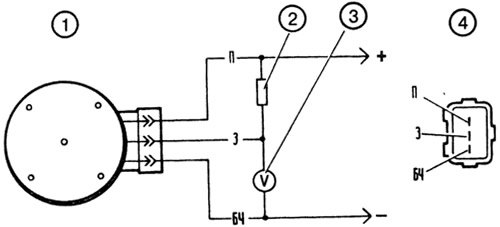

Рис. 7-23. Схема для проверки бесконтактного датчика на снятом датчике-распределителе зажигания: 1 - датчик-распределитель зажигания; 2 - резистор 2 кОм; 3 - вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм; 4 - вид на штепсельный разъем датчика-распределителя зажигания.
Медленно вращая валик датчика-распределителя зажигания, измерьте вольтметром напряжение на выходе датчика. Оно должно резко меняться от минимального - не более 0,4 В, до максимального - не более чем на 3 В меньшего напряжения питания.
На автомобиле датчик можно проверить по схеме, приведенной на рис. 7-24. Между штепсельным разъемом датчика-распределителя зажигания и разъемом жгута проводов подключается переходной разъем 2 с вольтметром. Включите зажигание и, медленно поворачивая специальным ключом коленчатый вал, вольтметром проверьте напряжение на выходе датчика. Оно должно быть в указанных выше пределах.

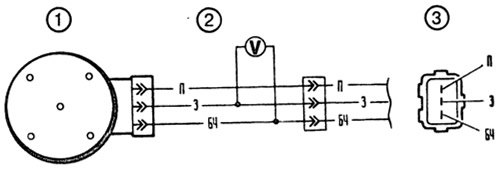

Рис. 7-24. Схема для проверки бесконтактного датчика на автомобиле: 1 - датчик-распределитель зажигания; 2 - переходный разъем с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 - вид на штепсельный разъем датчика-распределителя зажигания.
