Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.
Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора. Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода ^жидкости из отопителя. Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

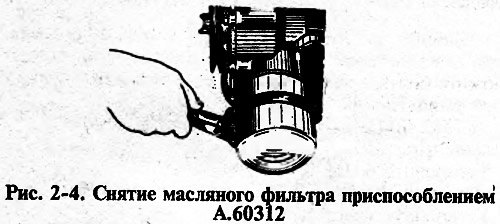

Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой (рис. 2-4).

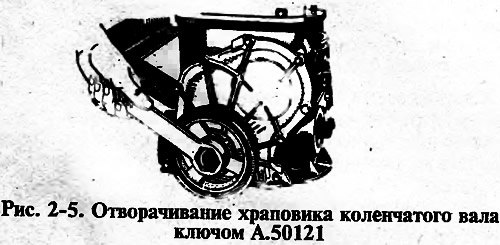

Выверните датчики указателя давления масла и контрольной лампы давления масла, снимите штуцеры датчиков. Снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера. Снимите шкив коленчатого вала, закрепив маховик фиксатором. A:60330/R(cm. рис. 2-10) и отвернув ключом А.50121 храповик (рис. 2-5).
Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода маслянного насоса.

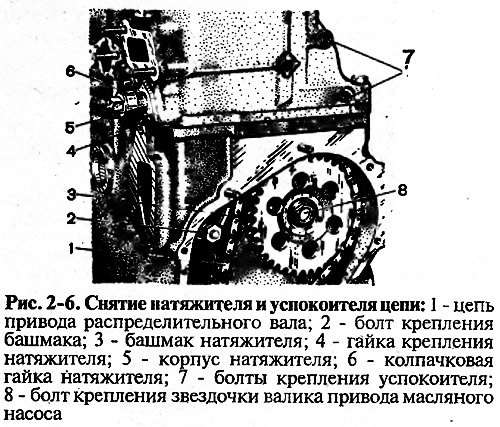

Ослабьте колпачковую гайку 6 (рис. 2-6) натяжителя цепи, отверните гайки 4 крепления его к головке цилиндров: снимите натяжитель и, отвернув болт 2. снимите башмак 3 натяжителя цепи.
Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.
[Текст предоставил этот ресурс: www.AutoInstruction.ru]

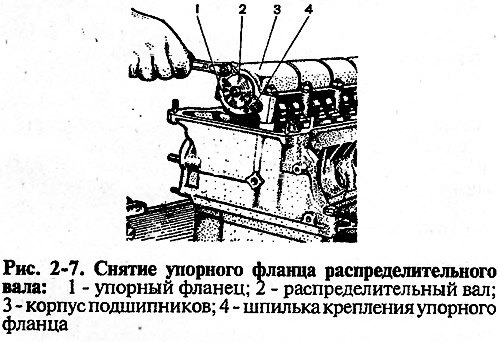

Ослабьте гайки шпилек 4 (рис. 2-7). Снимите корпус подшипников распределительного вала. Отвернув гайки шпилек 4 и удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса подшипников, выньте распределительный вал.

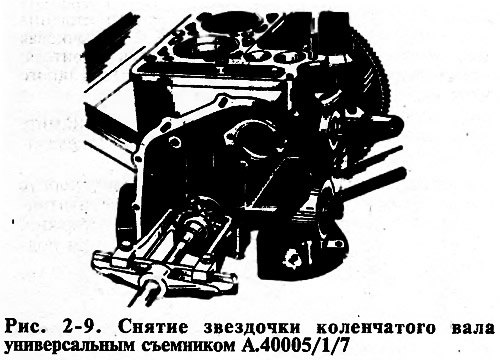

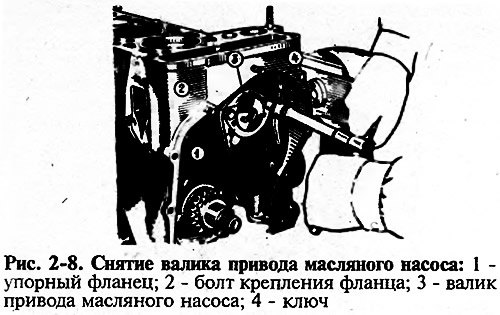

Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускным трубопроводом. Снимите упорный фланец 1 (рис. 2-8) валика привода масляного насоса и выньте валик из блока цилиндров. Универсальным съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала (рис. 2-9). Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.
Примечание. При разборке двигателя пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

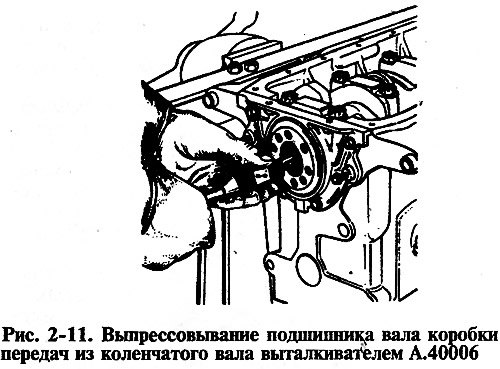

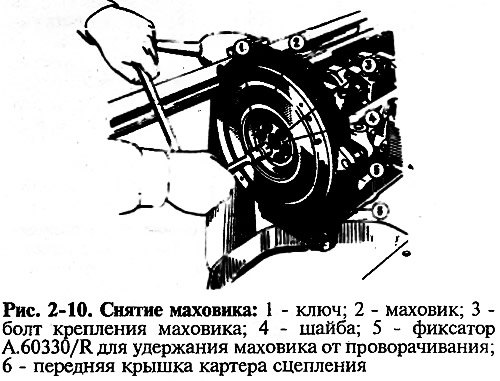

Установите фиксатор 5 (рис. 2-10), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления, Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу (рис. 2-11).
Снимите держатель сальника коленчатого вала.
Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.
