Снимите прижимные рычаги и их пружины, а затем суппорт 7 в сборе с блоком 1. Снимите тормозные колодки 2.
Выньте блок цилиндров 1 из пазов суппорта, разводя для этого пазы суппорта до 118,5 мм. Снимите с цилиндров пылезащитные колпачки 3 (рис. 6-15).

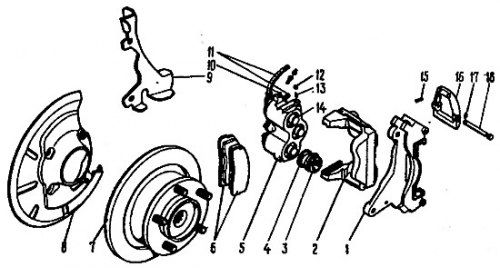

Рис. 6-15. Детали переднего тормоза: 1 - направляющая колодок; 2 - суппорт тормоза; 3 - защитный колпачок поршня; 4 - уплотнительное кольцо; 5 - блок цилиндров; 6 - тормозные колодки; 7 - тормозной диск; 8 - защитный кожух переднего тормоза; 9 - защитный кожух суппорта; 10 - штуцер для удаления воздуха; 11 - тормозные шланги; 12 - фиксатор блока цилиндров; 13 - пружина фиксатора, 14 - поршень; 15 - пружина прижимного рычага; 16 - прижимной рычаг; 17 - шплинт; 18 - ось прижимного рычага
Нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 14 из блока цилиндров и выньте уплотнительные кольца 4.
Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндров при сборке смазывайте тормозной жидкостью, а под защитные колпачки закладывайте смазку ДТ-1.
