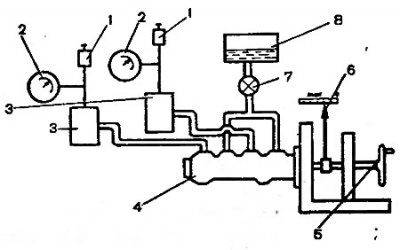

Рис. 6-12. Схема проверки герметичности главного цилиндра: 1 - клапан для прокачки стенда; 2 - манометр; 3 - поглощающий цилиндр; 4 - главный цилиндр; 5 - маховик, 6 - указатель смещения толкателя. 7 - кран; 8 - сосуд
Откройте клапаны 1 для прокачки стенда и, перемещая несколько раз поршни главного цилиндра на полную длину их хода, прокачайте систему. Затем закройте клапаны 1. Вращая маховик 5, медленно передвигайте поршни главного цилиндра до тех пор, пока давление, контролируемое манометрами 2, не достигнет 12,5 МПа (125 кгс/см2). В этом положении заблокируйте толкатель главного цилиндра. Указанное давление должно оставаться постоянным не менее 5 с.
В случаях утечки жидкости или снижения установленного давления в течение 5 с, замените уплотнители поршней цилиндров.
