В комбинированном приборе имеется микропроцессор, в котором хранятся входные величины для прибора. Эти величины могут быть считаны лишь с помощью диагностического устройства VAS 5051. После установки комбинированного прибора эти величины вводятся в него снова. Таким образом, в сущности говоря, замена прибора должна осуществляться в мастерской. Однако для полноты описания мы рассказываем здесь, каким образом производится замена прибора. Между прочим, и здесь необходим неоднократно упоминавшийся ранее крюк для передка 3370.
1. Демонтаж: Полностью вытащите руль вместе с регулятором и переместите его вниз. После этого демонтируйте руль.
2. Вытащите вниз крышку 1 в нижней части комбинированного прибора (стрелки).

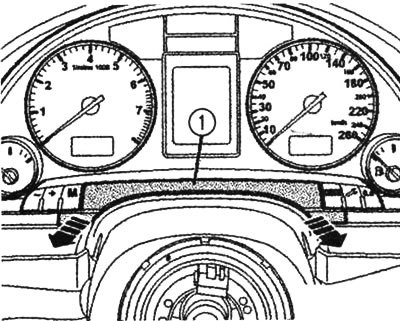

Снятие крышки в нижней части комбинированного прибора
3. Выверните винты (стрелки)

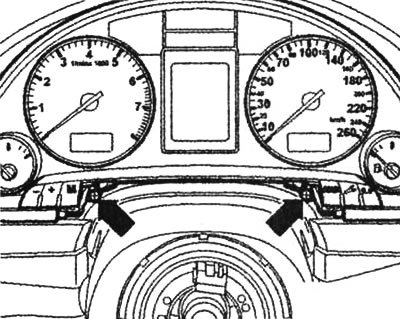

Выверните винты под крышкой
4. С помощью специального инструмента 3370 вытащите вперед комбинированный прибор.

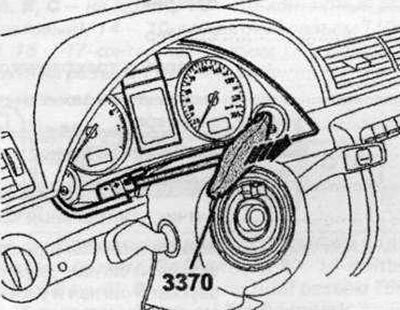

Комбинированный прибор вытаскивается вперед с помощью крюка 3370
5. Деблокируйте стопорную скобу (стрелка) и снимите разъем.

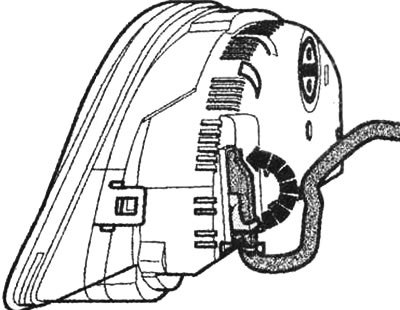

Чтобы снять разъем, необходимо деблокировать стопорную скобу
6 В чашевидном углублении видны две колодки А и В для многоконтактных разъемов (32 контакта). Колодка А — белого цвета, В — синего.

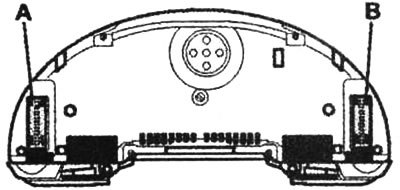

Колодки для 32-контактных разъемных соединений в углублении комбинированного прибора
7. Установка осуществляется в обратной последовательности. После монтажа следует проверить функционирование прибора. Если прибор работает безупречно, необходимо с помощью VAS 5051 ввести в него входные величины.
