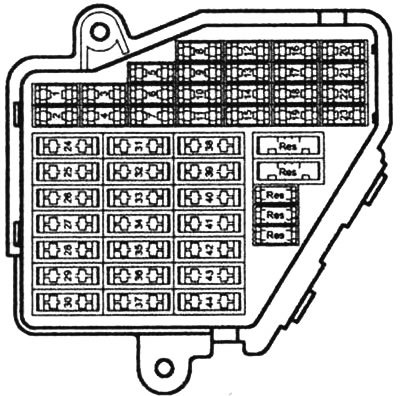

Размещение предохранителей в коробке на щитке приборов
Таблица предохранителей
| Номер | Ток (А) | Потребитель |
| S1 | 10 | Управляющее устройство кондиционера |
| S2 | 5 | Фонари освещения пространства для ног |
| S3 | 5 | Подогрев распылительных сопел |
| S4 | 5 | Управляющее устройство вентилятора радиатора |
| S5 | 10 | Датчик уровня масла, многофункциональный переключатель, телефонные установки, контроль давления в шинах, подогрев заднего сиденья, штора на заднем стекле |
| S6 | 5 | Датчик давления, датчик качества воздуха |
| S7 | 10 | Резервный выключатель тормозного света, датчик положения педали сцепления, управляющее устройство электронной системы регулирования устойчивости автомобиля, датчик угла поворота управляемых колес, кнопка электронной системы регулирования устойчивости автомобиля |
| S8 | 5 | Телефон |
| S9 | 15 | Вакуумный насос (усилитель тормозного привода) |
| S10 | 10 | Автоматическое регулирование угла наклона фар |
| S11 | 10 | Управляющее устройство V30 |
| S12 | 10 | Диагностическая разъемная розетка |
| S13 | 10 | Питание SMLS |
| S14 | 10 | Фонари сигнала торможения |
| S15 | 10 | Комбинированный прибор, навигация |
| S16 | 10 | Не занято |
| S17 | 10 | Клиренс, система безопасной парковки, контроль давления в шинах |
| S18 | Не занято | |
| S19 | 15 | Противотуманный свет, задний противотуманный свет |
| S20 | 15 | Ближний свет левый, ручная регулировка наклона фар |
| S21 | 15 | Ближний свет правый, ручная регулировка наклона фар |
| S22 | 15 | Дверь водителя |
| S23 | 15 | Дверь переднего пассажира |
| S24 | 30 | Управляющее устройство системы обеспечения комфорта |
| S25 | 30 | Вентилятор системы отопления |
| S26 | 30 | Обогрев заднего стекла |
| S27 | 30 | Управляющее устройство для прицепа |
| S28 | 20 | Топливный насос |
| S29 | 20 | Управление двигателем |
| S30 | 20 | Раздвижная крыша |
| S31 | 15 | Диагностическая разъемная розетка, электрохромное зеркало заднего вида, фары заднего хода |
| S32 | 20 | Управление двигателем |
| S33 | 15 | Прикуриватель |
| S34 | 15 | Управление двигателем |
| S35 | 30 | Разъемная розетка — багажник |
| S36 | 30 | Стеклоочиститель |
| S37 | 20 | Управляющее устройство ILM |
| S38 | 15 | Управляющее устройство системы обеспечения комфорта, кнопка выключения, активный датчик, кнопка деблокировки задней двери |
| S39 | 20 | Радиоприемник |
| S40 | 25 | Звуковой сигнал |
| S41 | Не занято | |
| S42 | 25 | Управляющее устройство электронной системы регулирования устойчивости автомобиля |
| S43 | 15 | Управление двигателем |
| S44 | 30 | Обогрев сиденья |

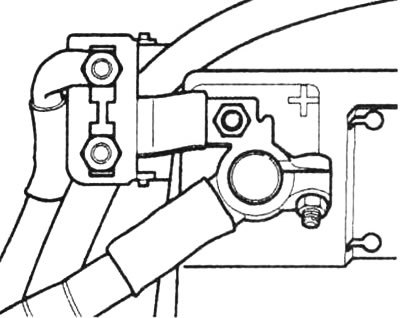

Главный предохранитель на 150 А находится на аккумуляторной батарее

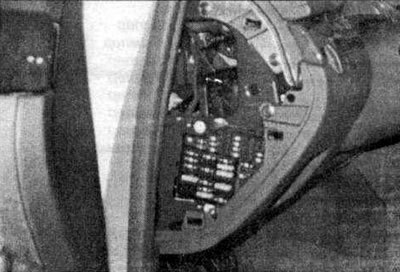

Коробка предохранителей в салоне: Коробка находится в левой части щитка приборов. Для того чтобы получить доступ к предохранителям, необходимо открепить крышку. На внутренней стороне крышки имеется схема распределения предохранителей и пластмассовый пинцет для замены предохранителей.
Информация размещена на интернет-сайте: www.Autoinstruction.ru
Разумеется, в распределении предохранителей могут быть некоторые изменения и отклонения, так как оно зависит от года изготовления автомобиля, двигателя и состава оборудования. На принципиальных схемах перед обозначением предохранителей, начиная с предохранителя S23, ставится цифра 2 (т.е. предохранитель S39 обозначается как S239).
В коробках предохранителей находятся предохранители, которые состоят из прозрачной пластмассовой детали. В эту деталь заделаны два плоских штыря, которые соединяются между собой плавкой проволокой. Перегоревший предохранитель можно определить по разрыву проволоки. Часто также перегорает или выламывается пластмассовое покрытие.
Номинал предохранителя модно определить по цвету и надписи на предохранителе:
- Бежевый — 5 ампер
- Коричневый — 7,5 ампер
- Красный — 10 ампер
- Синий — 15 ампер
- Желтый — 20 ампер
- Белый — 25 ампер
- Зеленый — 30 ампер
Замена предохранителей
1. Прежде чем заменять предохранитель, выключите соответствующий потребитель и зажигание. Снимите крышку с коробки предохранителей.
2. С помощью пластмассового пинцета вытащите из гнезда дефектный предохранитель.
3. Вставьте в гнездо новый предохранитель на тот же номинальный ток. Обратите внимание на посадку предохранителя.
4. Если предохранитель сразу же перегорает снова, возможно, неисправен предохранитель или Вы вставили предохранитель на меньший ток, чем необходимо. В этом случае следует немедленно установить причину. Потребитель может быть поврежден, в худшем случае может загореться изоляция провода.
