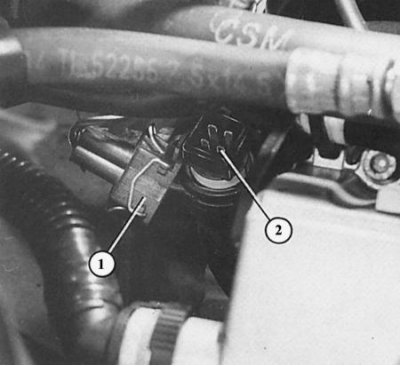

Датчик (1) температуры охлаждающей жидкости в четырехцилиндровом двигателе находится сзади на головке блока цилиндров. Обозначение контактов датчика вы найдете на разъеме. 2 – заглушка второго датчика температуры (климатическая установка).

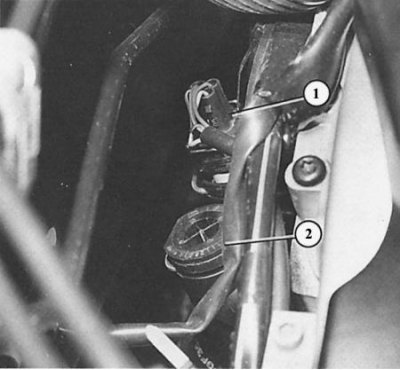

В шестицилиндровом двигателе датчик (2) температуры охлаждающей жидкости завинчен в трубке охлаждающей жидкости за правой головкой блока цилиндров. Разъем (1) датчика здесь снят.

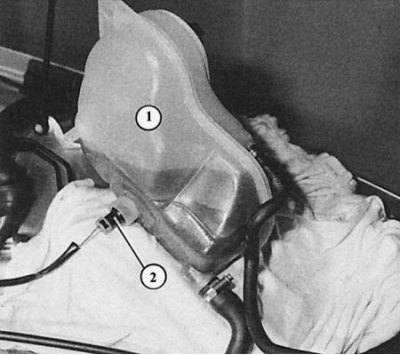

Датчик индикатора уровня охлаждающей жидкости (2) установлен внизу в расширительном бачке (1) охлаждающей жидкости.
Индикатор температуры охлаждающей жидкости функционирует так же, как индикатор количества топлива в топливном баке. Ток от плюса прибор получает при включенном зажигании, подключение к массе обеспечивает датчик температуры на двигателе. Этот датчик представляет собой переменное сопротивление, которое по мере нагревания пропускает больше тока, поэтому на инструмент подается больше тока и стрелка отклоняется дальше. В одном корпусе объединены два разных датчика температуры. Во-первых, датчик температуры охлаждающей жидкости системы впрыска (контакты 1 и 3) и, во-вторых, датчик, о котором здесь говорилось (контакты 2 и 4).
(Материал заимствован у портала AutoInstruction.ru)
Совет: При слишком высокой температуре охлаждающей жидкости дополнительно включается мигающая красная сигнальная лампочка. Работой этой лампочки управляет микропроцессор комбинированного прибора. Лампочка также вспыхивает при понижении уровня охлаждающей жидкости. В автомобилях с системой автоконтроля вместо лампы появляется красный символ «Kuhlmittel» – «Охлаждающая жидкость».
Нарушения в работе
Неправильные показания индикатора температуры охлаждающей жидкости (чаще всего при одновременно неточных показаниях количества топлива) позволяют сделать вывод о неисправности микропроцессора в комбинированном приборе.
Отсутствие индикации может быть следствием неисправности датчика температуры или прибора.
При правильной индикации и одновременно мигающем аварийном сигнале причина неисправности может быть также в датчике индикатора уровня охлаждающей жидкости в расширительном бачке.
Проверка индикатора температуры охлаждающей жидкости
1. Отсоедините многоштырьковый разъем на датчике температуры в двигательном отсеке.
2. Одиночный контакт к датчику температуры (синий/коричневый провод) на контакте 2 многоштырькового разъема удлините с помощью куска провода и приложите к оголенному металлу (масса). Обозначение контактов есть на разъеме.
3. Включите ненадолго зажигание.
4. Если неподвижная до этого стрелка индикатора медленно двинется по шкале и замигает контрольная лампочка, то был неисправен датчик температуры – замените его.
5. Если стрелка индикатора остается неподвижной, то дефект в подводящем проводе, в микропроцессоре или в самом индикаторном приборе. О его демонтаже написано в начале главы.
