Комбинированный прибор (Audi A4 B5)

  • Главная
  • Ауди
  • А4
  • B5 (1994-2001)
  • Электрооборудование
  • Оборудование и приборы
  • Комбинированный прибор
0
Оглавление: Демонтаж комбинированного прибора ↓ Замена контрольных лампочек в…↓ Неисправный комбинированный прибор ↓ Разборка комбинированного прибора ↓
Комбинированный прибор

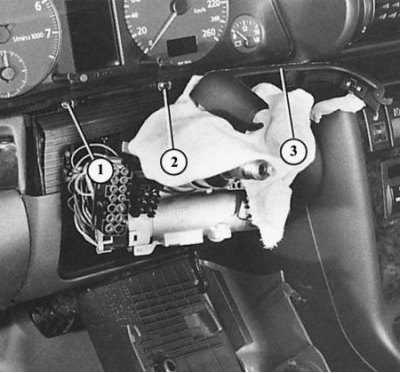

Здесь мы демонтировали декоративную панель комбинированного прибора (3) для того, чтобы обнажить оба крепежных винта с крестообразными головками (1 и 2).

Здесь мы демонтировали декоративную панель…

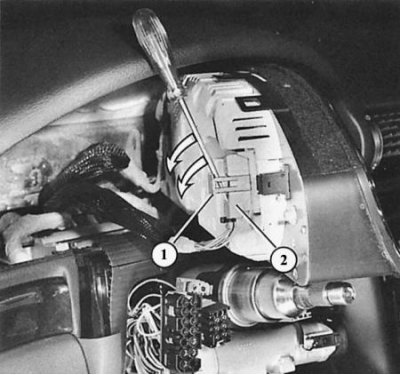

Многоштырьковый разъем (2) можно снять с комбинированного прибора, если высоко отжать пластмассовый зажим (1).

Многоштырьковый разъем (2) можно снять с…

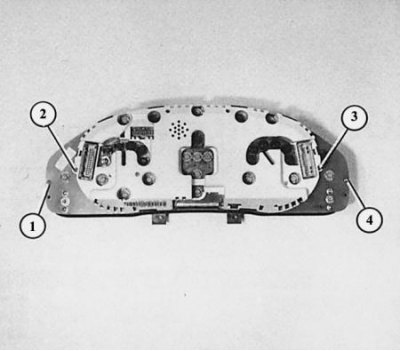

Чтобы демонтировать заднюю крышку комбинированного прибора, нужно вначале ослабить оба винта TORX 2 и 3. Цифрами 1 и 4 обозначены два из четырех винтов, которые должны быть ослаблены для того, чтобы отвинтить плату.



Чтобы демонтировать заднюю крышку…

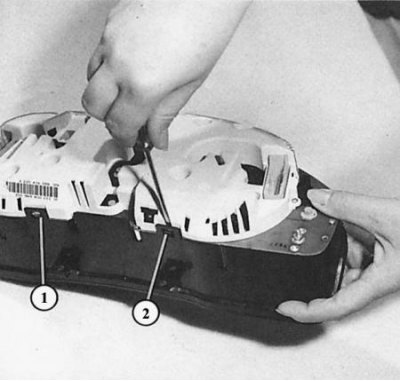

Демонтаж задней крышки комбинированного прибора: после ослабления винтов нужно открыть всего шесть пластмассовых зажимов (два из них показаны цифрами «1» и «2»).

Демонтаж задней крышки комбинированного прибора:…

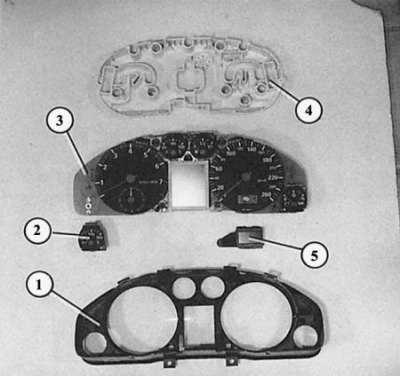

Разобранный комбинированный прибор: 1 – декоративная панель; 2 – индикатор температуры масла; 3 – плата с приборами; 4 – задняя крышка; 5 – жидкокристаллический дисплей.

Разобранный комбинированный прибор: 1 –…

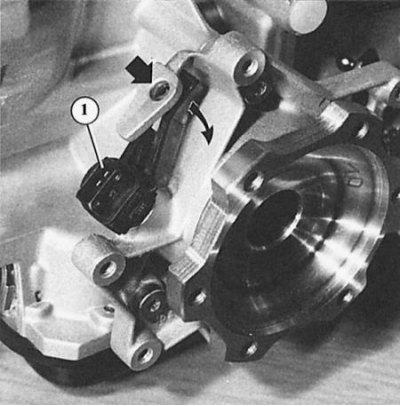

Слева впереди на коробке передач вы видите импульсный датчик тахометра (1). Для демонтажа импульсного датчика отожмите вниз фиксатор (прямая стрелка), поверните импульсный датчик (изогнутая стрелка) и выньте его из коробки передач. При монтаже смажьте вазелином резиновые кольца круглого сечения.



Демонтаж комбинированного прибора



1. Откройте устройство регулировки рулевого колеса, потяните рулевое колесо назад и отожмите вниз.

2. Демонтируйте рулевое колесо (глава Подвеска колес и рулевое управление).

3. Демонтируйте верхнюю крышку рычажных выключателей за рулевым колесом. Для этого ослабьте в нижней части облицовки справа и слева два винта с крестообразными головками и снимите верхнюю часть облицовки.

4. Откиньте назад декоративную панель под комбинированным прибором.

5. Ослабьте два винта с крестообразными головками внизу на комбинированном приборе.

6. Осторожно выньте комбинированный прибор из приборной доски.

7. Ослабив фиксатор (высоко отожмите пластмассовый зажим или деблокируйте фиксаторы), осторожно снимите многоштырьковый разъем.

Совет: При замене комбинированного прибора мастерская должна перенести информацию о пробеге со старого прибора на новый. Для этих целей используется прибор для считывания компьютера V.A.G 1551. Точно так же в случае необходимости осуществляется подгонка индикатора количества топлива в топливном баке, индикатора расхода топлива и индикатора периодичности технического обслуживания.


Замена контрольных лампочек в комбинированном приборе



Контрольные лампочки меняются с обратной стороны комбинированного прибора без его дальнейшей разборки. Лампы накаливания контрольных лампочек в Audi прочно спаяны со своими патронами и в качестве запчастей продаются только в сборе. При их покупке учитывайте цвет патронов: ставятся лампочки мощностью 1,1 Вт и 1,2 Вт с патронами разного цвета. Чтобы демонтировать патрон лампочки, поверните его на четверть оборота влево и выньте.



То же самое относится и к освещению шкалы. Но следует обратить внимание на то, что некоторые из этих лампочек снабжены оранжевыми колпачками. Колпачки переставляются на новые лампочки.

Неисправный комбинированный прибор



К сожалению, Audi предлагает комбинированный прибор для замены только в сборе. Отдельные компоненты не продаются, поэтому при его неисправности нужно запускать руку глубоко в карман.

Тот, кто не боится электроники, может, как минимум, отважиться на разборку комбинированного прибора и осмотреть плату на наличие очевидных дефектов.

Разборка комбинированного прибора



1. Демонтируйте заднюю крышку комбинированного прибора. Для этого ослабьте два винта TORX слева и справа и отожмите шесть пластмассовых зажимов.

2. Отвинтите плату (еще четыре винта TORX).

3. Спидометр и тахометр припаяны разъемами; меньший по размеру инструмент соединен с большим в один конструктивный элемент.

4. Дополнительные инструменты для измерения температуры масла и бортового напряжения демонтируются по отдельности (шестигранная гайка на обратной стороне; вставленные разъемы).
