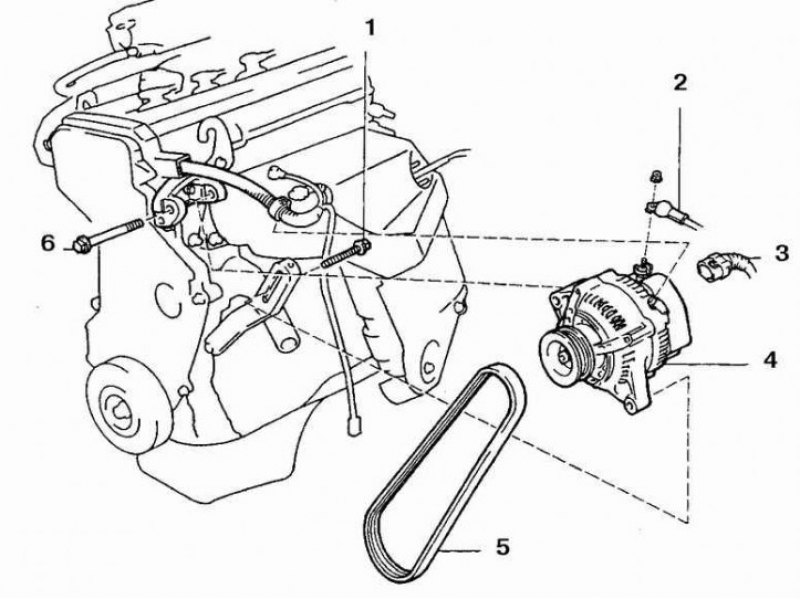

Монтаж генератора на 4-цилиндровых двигателях
1. Регулировочный болт; 2. Провод; 3. Разъем; 4. Генератор; 5. Ремень; 6. Осевой болт

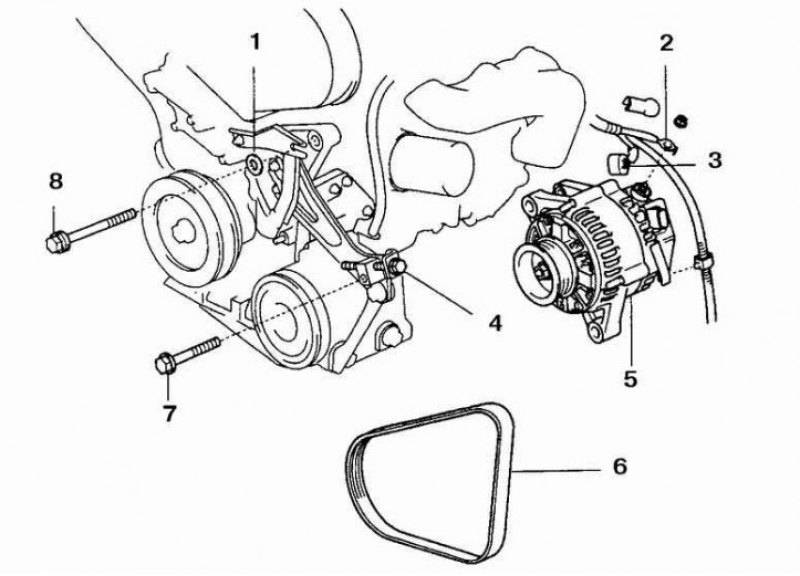

Монтаж генератора на двигателе V6
1. Шайба; 2. Провод; 3. Разъем; 4. Регулировочный болт; 5. Генератор; 6. Ремень; 7. Стопорный болт; 8. Осевой болт
Снятие
1. Отсоедините батарею от массы.
2. Отсоедините от генератора провода.

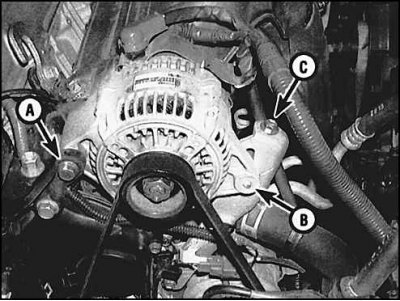

3. Ослабьте осевой (А), стопорный (В) и регулировочный (С) болты генератора и снимите ремень.
4. Выверните регулировочный и осевой болты и снимите генератор.
5. Если вы решили заменить генератор, то следует иметь в виду, что новый генератор должен точности соответствовать заменяемому. При покупке проследите за тем, чтобы номер на корпусе нового агрегата соответствовал номеру заменяемого, а расположение выводов на обоих агрегатах совпадало.
Установка
Генератор устанавливается в обратном порядке.
