Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте углы установки задних колес и работу датчиков частоты вращения (ABS).
1. Поддомкратьте автомобиль, и снимите заднее колесо.
- Момент затяжки — 105 Нм
2. Отверните два болта, снимите тормозной шланг и жгут проводов датчика частоты вращения (ABS) со стойки.
Момент затяжки:
- болт крепления шланга — 30 Нм
- болт крепления провода — 5.5 Нм

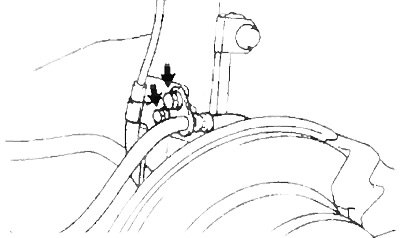

Переднеприводные модели

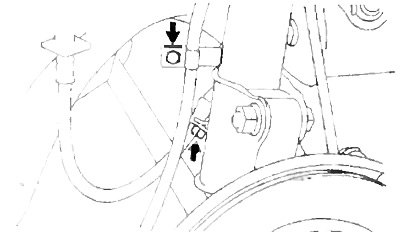

Полноприводные модели
3. Отверните болт крепления и снимите датчик частоты вращения (ABS).
Момент затяжки:
- 2WD — 8 Нм
- 4WD — 19.5 Нм
(2WD)

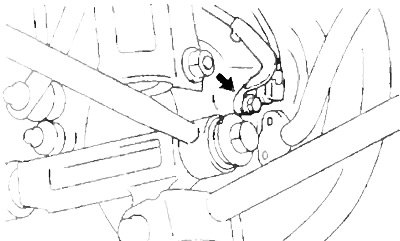

Снимите кольцевое уплотнение.
4. (Модели с барабанными тормозами) Отсоедините тормозную трубку от колесного тормозного цилиндра.

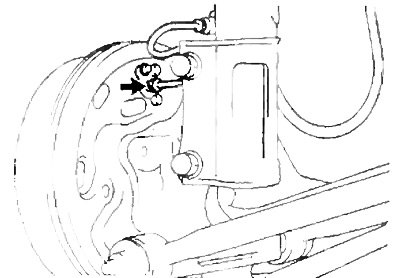

- Момент затяжки — 15,5 Нм
5. Отсоедините стойку стабилизатора от стойки задней подвески.

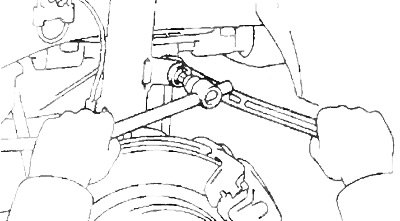

- Момент затяжки — 65 Нм

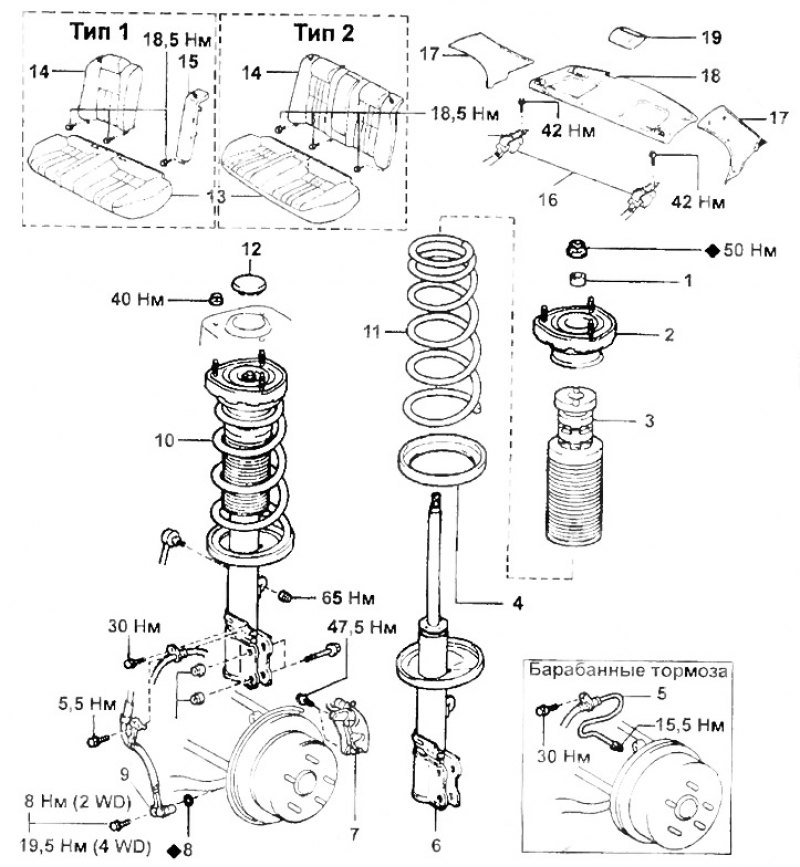

Стойка задней подвески. 1 - втулка, 2 - верхняя опора стойки, 3 - ограничитель хода сжатия, 4 - нижний виброизолятор, 5 - тормозная трубка, 6 - стойка задней подвески, 7 - суппорт в сборе, 8 - прокладка, 9 - датчик частоты вращения (ABS), 10 - стойка задней подвески в сборе, 11 - пружина тормозной шланг, 12 - заглушка, 13 - подушка заднего сидения, 14 - спинка заднего сиденья, 15 - боковина спинки заднего сиденья, 16 - ремень безопасности, 17 - отделка задней стойки, 18 - задняя полка, 19 - дополнительный стоп-сигнал.
6. (Модели с дисковыми тормозами)
Отверните два болта и снимите суппорт в сборе.

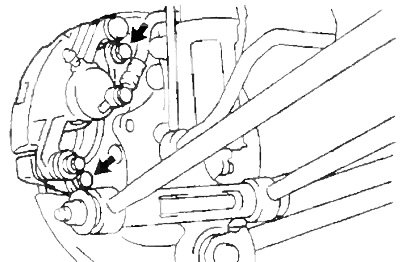

- Момент затяжки — 47,5 Нм

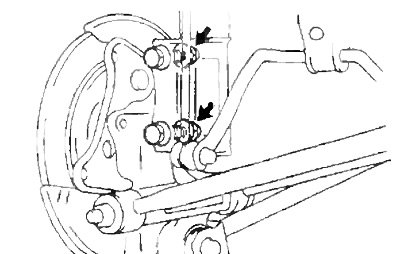

7. Ослабьте две гайки с нижней стороны стойки.
- Момент затяжки — 260 Нм
8. Снимите спинку заднего сидения и заднюю полку.

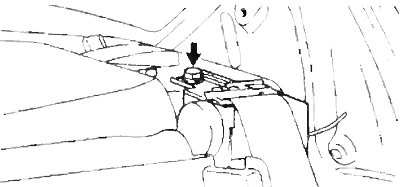

9. Отверните болт крепления ремня безопасности.
- Момент затяжки — 42 Нм
10. Снимите стойку задней подвески в сборе.
а) Снимите заглушку.

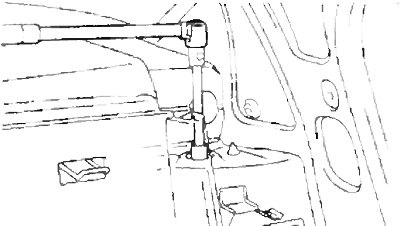

б) Ослабьте гайку расположенную в центре верхней опоры стойки
Примечание: не снимайте гайку.
- Момент затяжки — 50 Нм

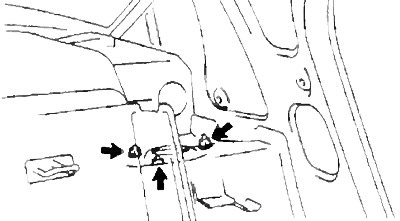

в) Отверните три гайки крепления верхней опоры.
- Момент затяжки — 40 Нм
г) Снимите два болта и стойку в сборе.
Разборка
1. Снимите пружину.

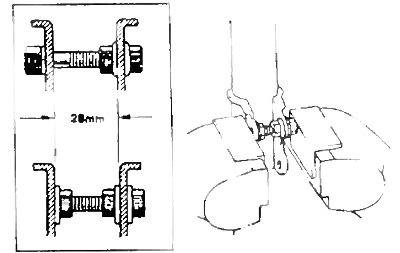

а) Установите болт и две гайки на кронштейн в нижней части стойки, как показано на рисунке, и закрепите ее в тисках.
б) Используя специнструмент, сожмите пружину.
Исходник статьи на этом веб-сайте: www.AutoInstruction.ru

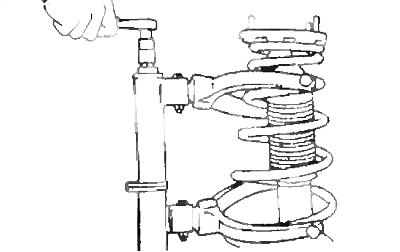

в) Отверните гайку расположенную в центре верхней опоры стойки.
г) Снимите: верхнюю опору стойки, пружину, ограничитель хода сжатия, нижний виброизолятор.
Проверка амортизатора
Вытягивая и утапливая шток амортизатора, проверьте чтобы его ход был плавным, и отсутствовали постороннее сопротивление или шум.
Сборка

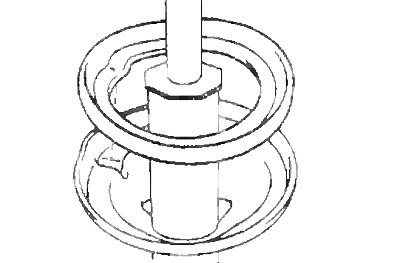

1. Установите нижний виброизолятор.
2. Установите ограничитель хода сжатия пружины на шток.
3. Установите пружину.
а) Используя специнструмент, сожмите пружину.
б) Установите пружину на стойку.

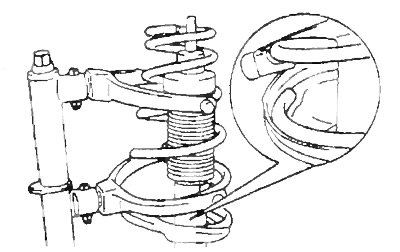

Примечание: установите нижний конец пружины в паз нижнего седла стойки.
4. Установите верхнюю опору стойки.
а) Установите верхнюю опору стойки и временно затяните новую гайку.

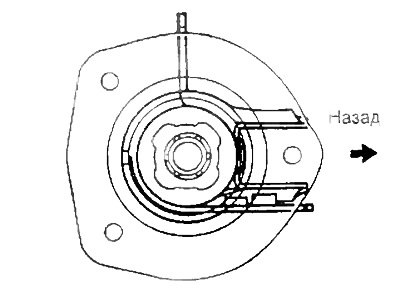

б) Установите опору стойки, как показано на рисунке.
в) Снимите специнструмент.
Примечание: после снятия специнструмента проверьте правильность установки верхней опоры.
