Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте работу датчиков частоты вращения (ABS) и углы установки задних колес.
1. Снимите заднее колесо.
- Момент затяжки — 105 Нм

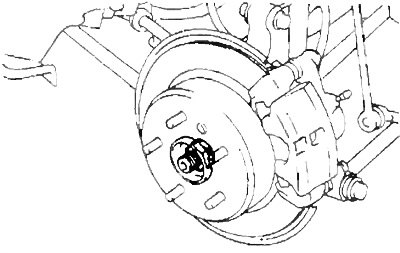

2. Отверните контргайку.
а) Снимите шплинт и колпачок контргайки
б) Отверните контргайку, нажав на педаль тормоза.
- Момент затяжки — 190 Нм

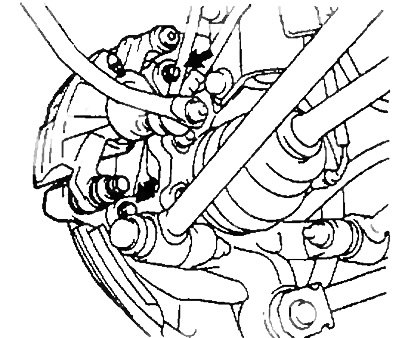

3. Снимите суппорт в сборе.
- Момент затяжки — 47,5 Нм
4. Проверьте осевой зазор подшипника и биение ступицы.

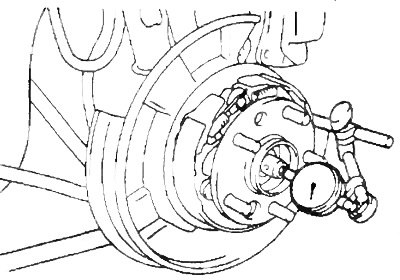

а) Используя стрелочный индикатор, проверьте осевой зазор подшипника.
- Максимальный зазор — 0,05 мм
Если зазор не соответствует норме, то замените подшипник.
б) Используя индикатор, проверьте биение ступицы.

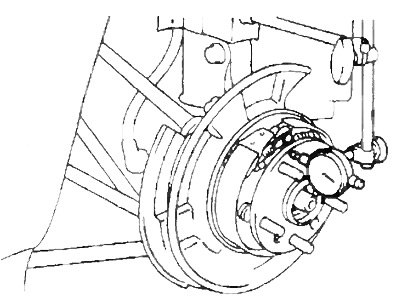

- Максимальное биение — 0,07 мм
Если биение не соответствует норме, то замените ступицу и подшипник.
5. Снимите тормозные колодки стояночного тормоза (см. соответствующий раздел в главе "Тормозная система").
Материал скопирован с онлайн-ресурса: autoinstruction.ru

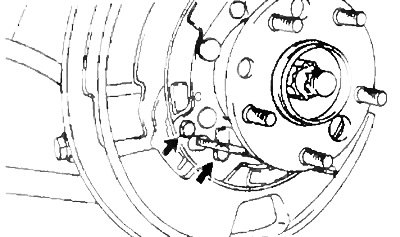

6. Отверните два болта, и отсоедините трос привода стояночного тормоза от тормозного щита.
- Момент затяжки — 8 Нм

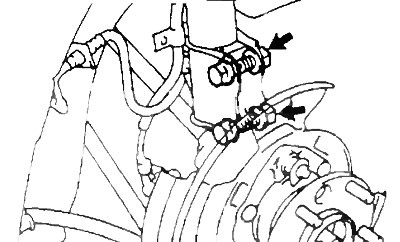

7. Отверните две гайки с нижней стороны стойки.
Примечание: не снимайте болты.
- Момент затяжки — 260 Нм
8. Отверните болты крепления кронштейна троса привода стояночного тормоза.

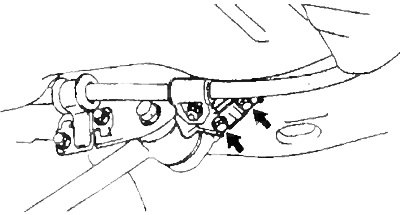

- Момент затяжки — 5 Нм

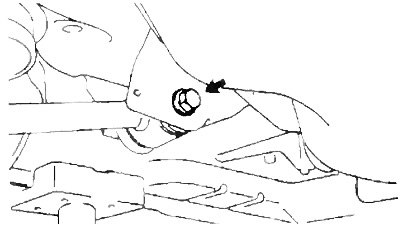

9. Ослабьте болт крепления продольного рычага к кузову.
- Момент затяжки — 115 Нм

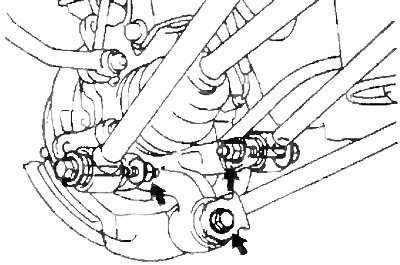

10. Отверните болт, гайки и отсоедините продольный и нижние рычаги №1 и №2 от кулака.
Примечание: при установке, затяжку производите после стабилизации подвески.
Момент затяжки при установке:
- Болт — 115 Нм
- Гайка — 125 Нм

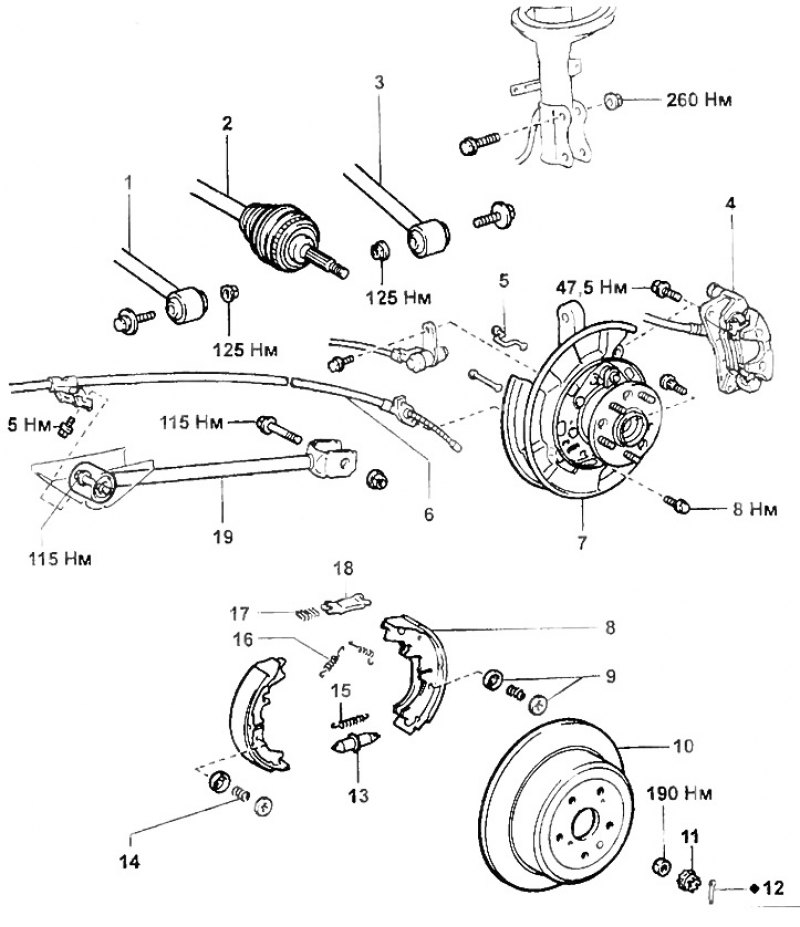

Снятие ступицы и кулака заднего колеса (модели 4WD). 1 - нижний рычаг подвески №1, 2 - приводной вал, 3 - нижний рычаг подвески №2, 4 - суппорт, 5 - держатель, 6 - трос привода стояночного тормоза, 7 - ступица и кулак заднего колеса в сборе, 8 - тормозная колодка, 9 - седло пружины, 10 - тормозной диск, 11 - колпачок контргайки, 12 - шплинт, 13 - регулятор, 14 - пружина держателя, 15 - возвратная пружина, 16 - стяжная пружина колодки, 17 - пружина, 18 - распорная пластина, 19 - продольный рычаг.

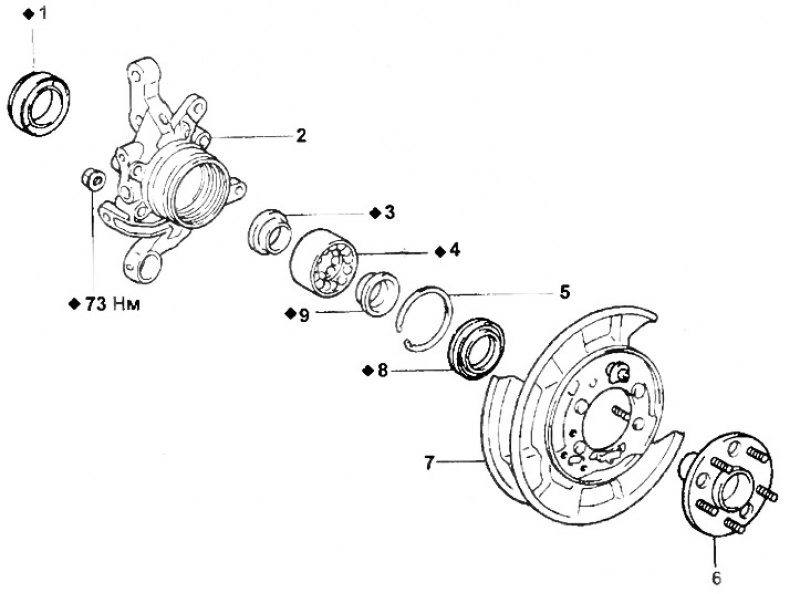

Ступица и кулак заднего колеса (модели 4WD). 1, 8 - сальник, 2 - кулак заднего колеса, 3, 9 - внутреннее кольцо подшипника, 4 - подшипник, 5 - стопорное кольцо, 6 - ступица заднего колеса, 7 - тормозной щит.
11. Снимите ступицу и кулак заднего колеса в сборе.
а) Снимите болты с нижней стороны стойки.
б) Снимите ступицу и кулак заднего колеса.
Примечание: не повредите пыльник, сальник и ротор датчика частоты вращения (ABS).
Разборка

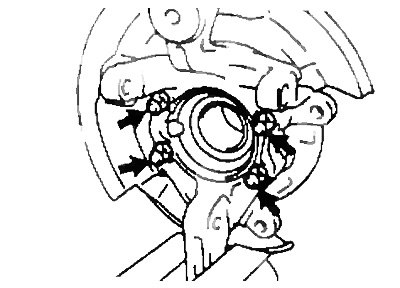

1. Отверните четыре болта крепления тормозного щита.

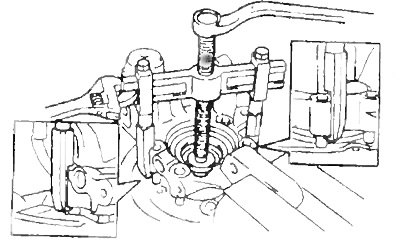

2. Снимите ступицу и наружный сальник, а) С помощью специнструмента, снимите кулак со ступицы.
б) Снимите тормозной щит.

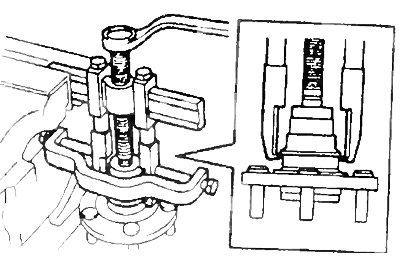

в) С помощью специнструмента, снимите внутреннее кольцо подшипника со ступицы.

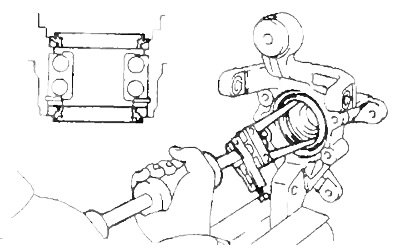

3. С помощью специнструмента, извлеките внутренний сальник.

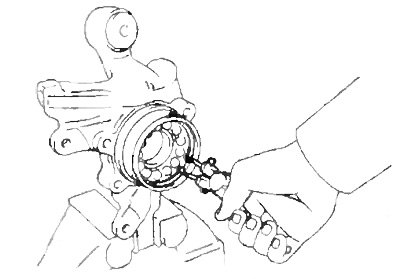

4. С помощью специнструмента, снимите стопорное кольцо.
5. Снимите подшипник с кулака.
а) Установите внутреннее кольцо на подшипник.

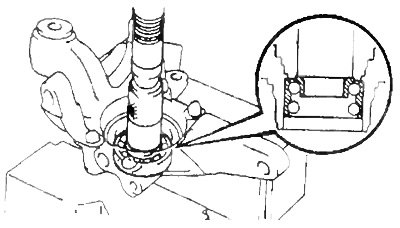

б) Выпрессуйте подшипник.
Сборка
1. Установите подшипник в кулак.
Примечание: если подшипник разбирался, установите внутренние кольца на те же места что и до разборки.
а) Снимите внутренние кольца с нового подшипника.

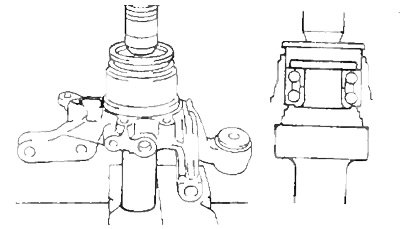

б) С помощью оправки и пресса, запрессуйте новый подшипник.
в) Установите внутренние кольца.
2. Используя специнструмент, установите новое стопорное кольцо.
Примечание: не повредите подшипник.

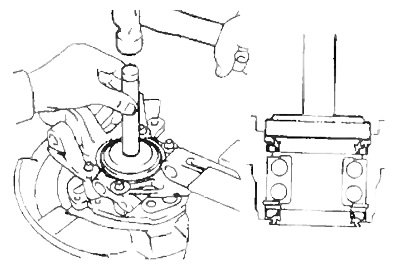

3. Используя специнструмент и молоток, установите новый наружный сальник.
Примечание: нанесите на рабочую кромку сальника консистентную смазку.
4. Установите тормозной щит, и затяните четыре болта.
- Момент затяжки — 7,3 Нм

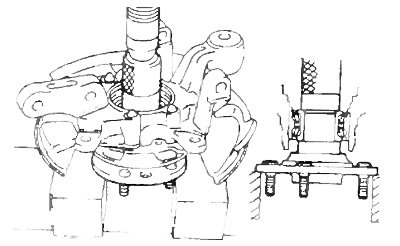

5. Используя специнструмент и пресс, установите ступицу.
Примечание: не повредите подшипник.

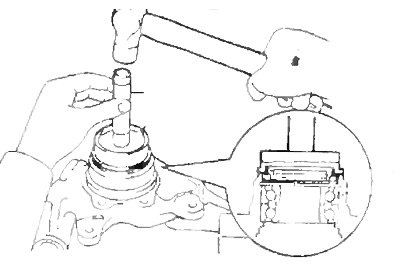

6. С помощью специнструмента и молотка, установите новый внутренний сальник.
Примечание: нанесите на рабочую кромку сальника консистентную смазку.
Замена болта ступицы
Примечание: см. соответствующий раздел в главе "Передняя подвеска".
