Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте работу датчиков частоты вращения (ABS) и углы установки задних колес.
Кулак заднего колеса (модели 4WS). 1 - кулак заднего колеса, 2 - суппорт в сборе, 3 - тормозной щит, 4 - тормозной диск, 5 - ступица заднего колеса, 6 - кольцевое уплотнение, 7 - продольный рычаг, 8 - шплинт, 9 - датчик частоты вращения (ABS).
1. Снимите ступицу (см. соответствующий раздел)
2. Отверните болт и снимите датчик частоты вращения (ABS) с кулака
- Момент затяжки — 8 Нм

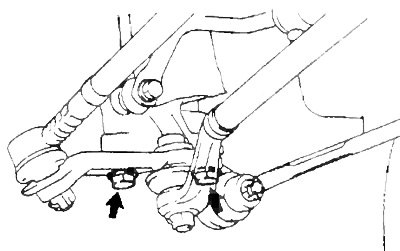

3. Отверните два болта и отсоедините рычаг поворотного кулака.
- Момент затяжки — 115 Нм
(Материал скопирован с онлайн-ресурса: Autoinstruction.ru)
4. Отсоедините продольный рычаг
а) Снимите шплинт и отверните гайку.
- Момент затяжки — 93 Нм

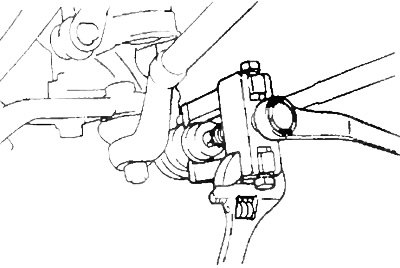

б) Используя специнструмент, отсоедините продольный рычаг от поворотного кулака.

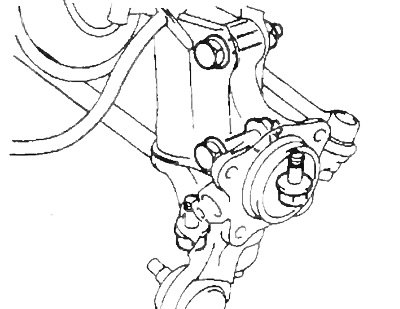

5. Отверните две гайки с нижней стороны стойки, снимите болты и поворотный кулак.
- Момент затяжки — 260 Нм
6. Проверьте момент прокрутки шарового шарнира (см. раздел "Проверка стойки стабилизатора").
- Момент прокрутки — 0,08 - 2,5 Нм
