Снятие
Примечание: установка производится в порядке обратном снятию.
Внимание: после установки, надавливая на кузов вниз и приподнимая его вверх, стабилизируйте подвеску.
1. Поддомкратьте автомобиль, и снимите заднее колесо.
2. Снимите кожух.
а) Используя сверло (5 мм), рассверлите головки заклепок, затем выбейте их.
б) Снимите кожух.
3. Снимите продольный рычаг.
а) Снимите шплинт и отверните гайку.
- Момент затяжки — 93 Нм

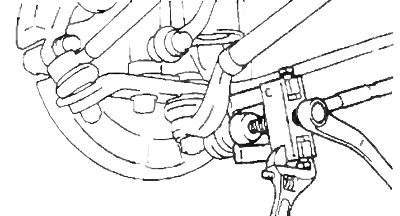

б) Используя специнструмент, отсоедините продольный рычаг от поворотного кулака.
Нижний и продольный рычаги (модели 4WS). 1 - заклепка, 2 - кожух, 3 - прокладка, 4 - центральная труба глушителя, 5 - стабилизатор поперечной устойчивости, 6 - шплинт, 7 - продольный рычаг, 8, 10 - гайка, 9 - нижний рычаг.

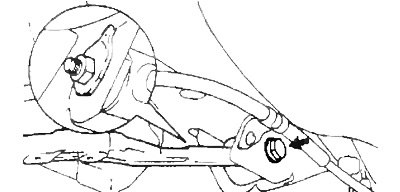

в) Отверните болт и снимите продольный рычаг.
Внимание: окончательную затяжку производите после стабилизации подвески.
- Момент затяжки — 115 Нм

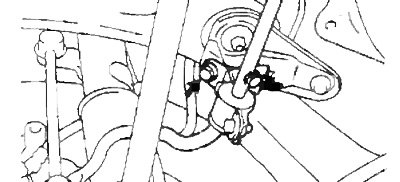

4. Отверните два болта и отсоедините держатель втулки.
- Момент затяжки — 19,5 Нм
5. Снимите нижний рычаг подвески.
а) Отверните гайку.
- Момент затяжки — 93 Нм

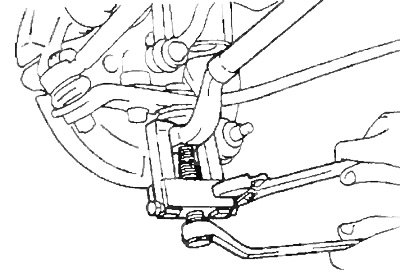

б) Используя специнструмент, отсоедините нижний рычаг от рычага поворотного кулака.

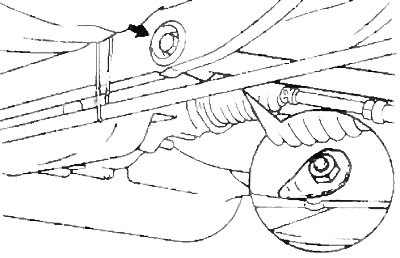

в) Отверните болт и снимите нижний рычаг.
Внимание: окончательную затяжку производите после стабилизации подвески.
- Момент затяжки — 115 Нм
