Снятие
Для снятия рычагов задней подвески последовательно выполните следующие операции.
1. Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите соответствующее колесо и ступицу колеса.
Примечание. Знаком (*) отмечены номера деталей, которые необходимо затянуть предварительно, а затем провести окончательную затяжку, опустив незагруженный автомобиль на колеса.
Корректирующий рычаг
Рис. 16.7. Корректирующий, верхний и нижний рычаги задней подвески: 1* – гайка (98 Н·м); 2 – верхний рычаг; 3 – болт (34 Н·м); 4 – гайка крепления стойки стабилизатора поперечной устойчивости и нижнего рычага (автомобили со стабилизатором поперечной устойчивости) (49 Н·м); 5 – болт крепления верхнего рычага и продольного рычага; 6 – болт крепления нижнего и продольного рычагов; 7 – болт крепления нижнего рычага и задней амортизаторной стойки в сборе; 8 – корректирующий рычаг; 9 – болт крепления корректирующего рычага и продольного рычага 34 Н·м; 10 – нижний рычаг
1. Отверните и извлеките болт 9 (рис. 16.7) соединения корректирующего рычага и продольного рычага.
2. Снимите корректирующий рычаг 8.
Верхний рычаг
1. После установки домкрата под нижний рычаг подвески можно снимать верхний рычаг.
2. Отверните гайку и извлеките болт 5 (см. рис. 16.7) соединения верхнего рычага и продольного рычага.
3. Отверните два болта и снимите верхний рычаг 2.
Нижний рычаг
1. Отверните и извлеките болт 9 (см. рис. 16.7) соединения корректирующего рычага и продольного рычага.
2. Отверните гайку 4 и отсоедините стойку стабилизатора поперечной устойчивости и нижнего рычага (автомобили со стабилизатором поперечной устойчивости).
3. После установки домкрата под нижний рычаг подвески отверните элементы крепления.
4. Отверните и извлеките болт 6 соединения нижнего и продольного рычагов.
5. Отверните и извлеките болт 7 соединения нижнего рычага и задней амортизаторной стойки в сборе.

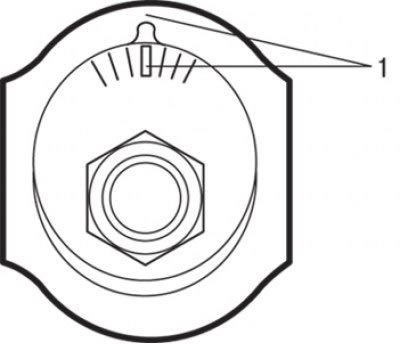

Рис. 16.8. Совмещение установочных меток (1) на болте регулировки схождения или развала задних колес
6. После совмещения установочных меток 1 (рис. 16.8) на болте регулировки схождения или развала задних колес снимите корректирующий и нижний рычаги.
Проверка
1. Проверьте втулки на отсутствие износа и повреждений.
2. Проверьте корректирующий и нижний рычаги на отсутствие деформаций или повреждений.
3. Проверьте все болты на отсутствие износа и повреждений.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Проверьте углы установки задних колес.
