Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте работу датчиков частоты вращения (ABS) и углы установки задних колес.
1. Снимите ступицу (см. соответствующий раздел).
2. (Для моделей с барабанными тормозами)
Отсоедините тормозную трубку.
- Момент затяжки — 15,5 Нм
3. Отверните болт и снимите датчик частоты вращения (ABS) с кулака
- Момент затяжки — 8 Нм

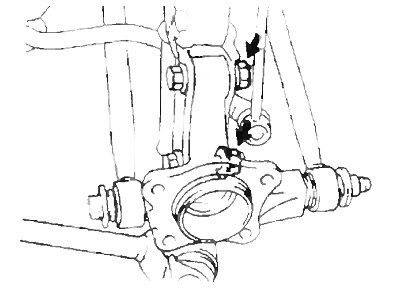

4. Ослабьте две гайки с нижней стороны стойки.
Примечание: не снимайте болты.
- Момент затяжки — 260 Нм

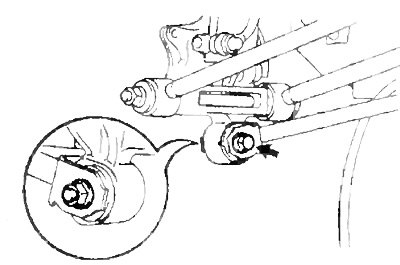

5 Отверните болт крепления продольного рычага.
Примечание к установке: затяжку проводите после стабилизации подвески.
- Момент затяжки — 115 Нм

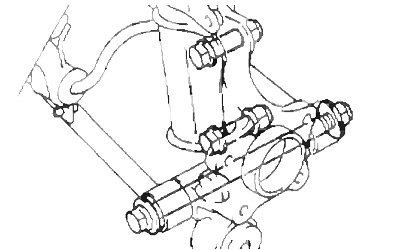

6. Отверните гайку, снимите болт и отсоедините нижние рычаги от кулака.
Примечание к установке: затяжку производите после стабилизации подвески.
- Момент затяжки — 185 Нм

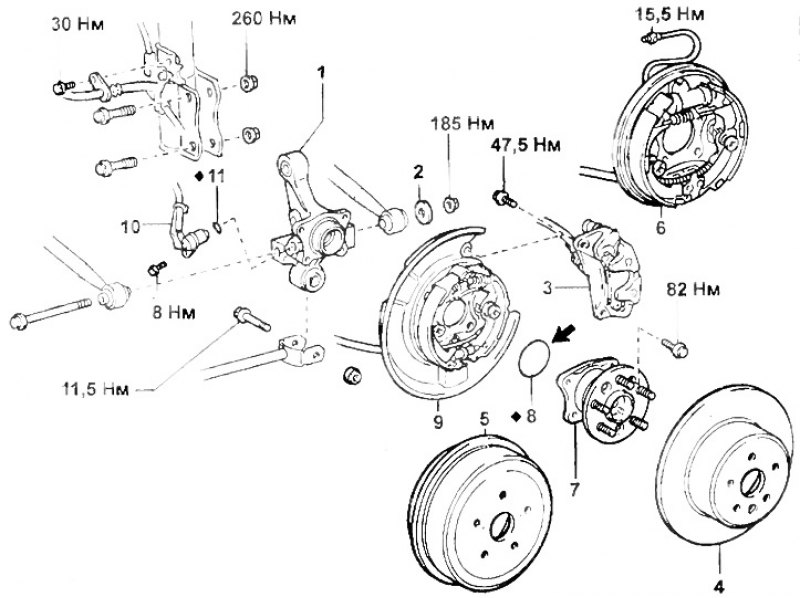

Снятие кулака заднего колеса (модели 2WS). 1 - кулак заднего колеса, 2 - шайба, 3 - суппорт в сборе, 4 - тормозной диск, 5 - тормозной барабан, 6, 9 - тормозной щит, 7 - ступица заднего колеса, 8, 11 - кольцевое уплотнение, 10 - датчик частоты вращения (ABS).
7. Снимите кулак заднего колеса.
а) Снимите болты с нижней стороны стойки.
б) Снимите кулак заднего колеса.
Примечание: не повредите пыльник, сальник и ротор датчика частоты вращения (ABS).
