Предупреждение! В электронной системе зажигания, генерируется очень высокое напряжение! Будьте внимательны, соблюдайте все необходимые меры предосторожности при обслуживании любых компонентов системы, включая не только основные (модуль зажигания катушки зажигания), но также и сопутствующие, такие как свечные разьемы тахометр и прочее оборудование!
Внимание! Все работы по замене свечи следует выполнять только на холодном двигателе (температура двигателя допускает прикосновение рукой) в противном случае при извлечение свечей на горячем двигателе можно повредить внутреннюю резьбу отверстия под установку свечей на головке блока цилиндров.
1. Правильностью функционирование свечей зажигания в значительной мере определяется эффективность отдачи двигателя. Важно, чтобы на двигателе были установлены свечи именно того типа, который указывается заводом изготовителем). Попытки «улучшить» двигатель путем установки более дорогих и на первый взгляд лучших свечей скорее всего приведут к обратному результату. На исправном двигателе необходимость во внеплановом обслуживании свечей зажигания возникает крайне редко, не следует без необходимости выкручивать свечи для проверки. Во избежание случайного повреждения электродов, не следует производить обслуживание и чистку свечей без применения специального оборудования.
2. Для замены свечей зажигания необходимо наличие специальной свечной головки (16 мм) в комплекте с удлинителем, карданным шарниром динамометрическим ключом (см сопр. иллюстрацию). Использование динамометрического ключа позволит добиться правильного усилия затягивания свечей.
Внимание! Используйте свечной ключ с эластичным вкладышем для предотвращения повреждения изолятора свечи!

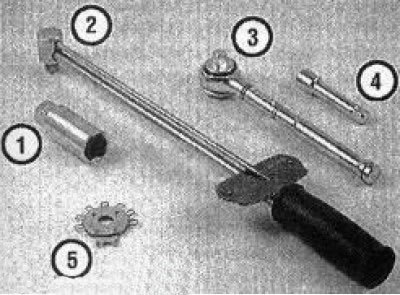

22.2 Инструменты, необходимые при замене свечей зажигания:
1. Свечная головка - Оборудована специальным эластичным вкладышем, исключающим возможность случайного повреждения фарфорового изолятора при выворачивании свечи.
2. Динамометрический ключ - Не входя в число обязательных инструментов, обеспечивает надежную гарантию правильности усилия затягивания свечей зажигания.
3. Храповой привод - Применяется в комплекте со свечной головкой и динамометрическим ключом.
4. Удлинитель - В зависимости от модели и комплектации ее вспомогательными агрегатами доступ к свечам зажигания может быть ограничен в различной степени, поэтому применение удлинителей соответствующей формы и конструкции позволит в значительной мере облегчить выполнение процедуры.
5. Инструмент для измерения и корректировки межэлектродных зазоров свечей зажигания Выпускается несколько типов подобного рода инструментов удостоверьтесь, что инструмент укомплектован щупом, соответствующим по размеру зазорам свечей Вашего автомобиля.
[Оригинал выложен на портале: www.AutoInstruction.ru]
3. Для освобождения доступа к свечам зажигания необходимо предварительно снять модуль/катушки зажигания (см. Главу 5).
4. На двигателях с компоновкой DOHC свечи зажигания глубоко утоплены в свечные ниши, поэтому для их выворачивания понадобится удлинитель привода ключа (см. сопр. иллюстрацию). Надев на свечу головку, подсоедините привод и, аккуратно вращая ворот против часовой стрелки, выверните свечу.
5. Сверьте вывернутую свечу с картой состояний, приведенной на фотографической вставке, что позволит качественно оценить общее состояние двигателя.
22.4 Выворачивание свечи зажигания из глубокой ниши при помощи специального ключа: 1. Вороток с храповым приводом; 2. Удлинитель; 3. Карданный шарнир; 4. Свечная головка (с эластичным вкладышем); 5. Свеча зажигания
6. Проверка состояния свечей дает хорошее представление о состоянии двигателя. Если на изоляторе центрального электрода полностью отсутствуют следы каких-либо отложений, это говорит о переобеднении воздушно-топливной смеси, либо о том, что используется чрезмерно «горячая» свеча (отвод тепла от изолятора к корпусу на «горячих» свечах происходит гораздо менее интенсивно, чем на «холодных»)
7. Присутствие на электродах черного нагара свидетельствует о переобогащении смеси, а если нагар при этом еще имеет маслянистую консистенцию, следует подумать также о более детальной оценке степени износа внутренних компонентов двигателя.
8. Налет золотистого или серо-коричневого оттенка на изоляторе подтверждает исправность состояния двигателя и правильность компоновки воздушно-топливной смеси.
9. На современных двигателях применяются свечи зажигания различного типа. Большое распространение получили многоэлектродные свечи зажигания (см. сопр. иллюстрацию), которые имеют повышенную износоустойчивость и надежность. Установка межэлектродных зазоров на таких свечах производится на заводе-изготовителе и, как правило, в каких-либо корректировках не нуждается. В случае необходимости установка межэлектродных зазоров должна производиться в соответствии с указаниями изготовителей свечей.

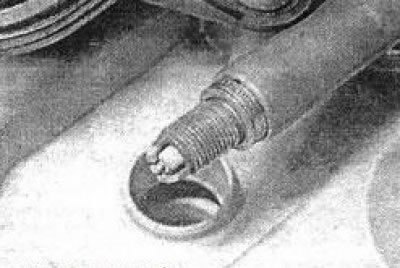

22.9 В стандартную комплектацию большинства современных моделей входят многоэлектродные свечи зажигания
10. Измерение величины межэлектродного зазора производится при помощи специального щупа проволочного типа (см. сопр. иллюстрацию 22.10а). При корректировке следует подгибать только боковые электроды, - попытки деформации центрального электрода чреваты необратимым повреждением изолятора. Если для измерения свечного зазора применяется щуп лезвийного типа, зазор можно считать отрегулированным правильно, когда лезвие щупа проходят в него с легким сопротивлением (см. сопр. иллюстрацию 22.10b)

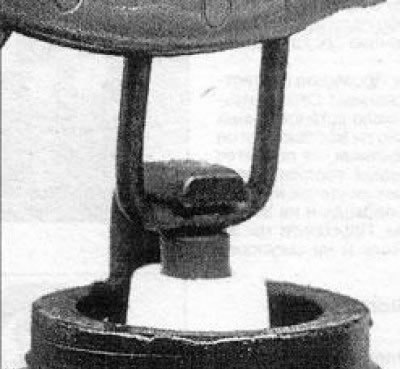

22.10а Проверка величины межэлектродного зазора при помощи измерителя проволочного типа
22.10b Проверка межэлектродного зазора при помощи щупа лезвийного типа
11. Перед установкой свечи удостоверьтесь в том, что резьба на корпусе и наружная поверхность свечи хорошо вычищены.
12. Если при осмотре свечи будет обнаружены повреждения резьбового соединения свечу необходимо заменить, а при повреждении резьбы в головке блока необходимо не снимая головки специальным инструментом нарезать новую резьбу под специальную переходную муфту, которая наворачивается на стандартную свечу. Для этой цели в продаже имеется соответствующий инструмент и различные оемонтные комплекты (например, фирмы BERU).
13. Вручную наживите одну из новых свечей в соответствующее отверстие в двигателе. Удостоверившись, что свеча не перекошена в резьбе, затяните ее с требуемым усилием. Для облегчения процедуры наживления свечи натяните на ее хвостовик отрезок гибкого топливного шланга (см. сопр. иллюстрацию) с целью исключения вероятности срыва резьбы, так как при малейшем закусывании шланг начнет попросту проворачиваться. Действуя в аналогичной манере, установите все оставшиеся свечи.
22.13 Во избежание повреждения резьбы в головке цилиндров в результате перекоса свечей, их следует наживлять при помощи отрезка топливного шланга, надеваемого на хвостовик
14. Установите на место все снимавшиеся компоненты.
Диагностика свечей зажигания

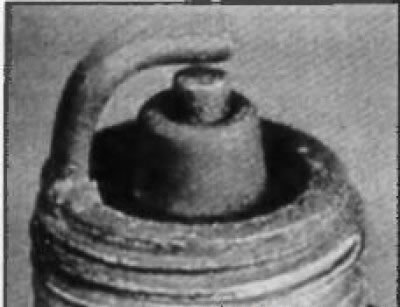

Угольные отложения
Симптомы: Наличие сажи указывает на переобогащение топливно-воздушной смеси или слабую интенсивность искры. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Проверьте не забит ли воздухоочиститель, не слишком ли высок уровень топлива в поплавковой камере, не заклинена ли воздушная заслонка и не слишком ли изношены контакты. Попробуйте использовать свечи с более длинным изолятором, что повышает сопротивляемость загрязнению.
Замасливание
Симптомы: Замасливание свечи вызывается износом маслоотражательных колпачков. Масло попадает в камеру сгорания через изношенные направляющие клапанов или поршневые кольца. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Произведите механические восстановительные работы и замените свечи.
Перегрев
Симптомы: Пористый, белый изолятор, эрозия электродов и отсутствие каких-либо отложений. Приводит к сокращению срока службы свечи.
Рекомендации: Проверьте соответствует ли требованиям Спецификаций калильное число установленных свечей, правильно ли выставлен угол опережения зажигания, не подается ли слишком бедная топливно-воздушная смесь, нет ли утечек вакуума впускного трубопровода и не заклинены ли клапаны. Проверьте так же уровень охладителя и не закупорен ли радиатор.

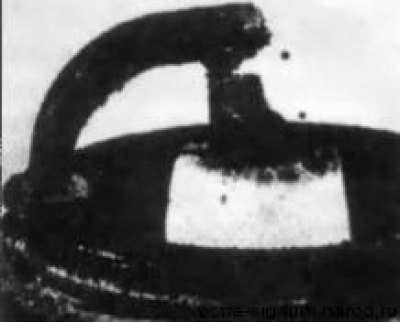

Слишком раннее зажигание
Симптомы: Электроды оплавлены. Изолятор имеет белый цвет, но может быть и загрязнен вследствие пропусков зажигания или попадания в камеры сгорания посторонних частиц. Может привести к выходу двигателя из строя.
Рекомендации: Проверьте калильное число установленных свечей, угол опережения зажигания, качество смеси (не слишком ли обеднена), не закупорена ли система охлаждения и нормально ли функционирует система смазки.
Электропроводящий глянец
Симптомы: Изолятор имеет желтоватый цвет и полированный вид. Говорит о внезапном повышении температуры в камерах сгорания при резком ускорении. Обычные отложения при этом оплавляются, приобретая вид лакового покрытия. Приводит к пропускам зажигания при высоких скоростях движения.
Рекомендации: Смените свечи (более холодные, при сохранении манеры езды).
Замыкание электродов
Симптомы: Отходы продуктов сгорания попадают в межэлектродное пространство. Твердые отложения скапливаются, образуя перемычку между электродами. Приводит к отказу зажигания в цилиндре.
Рекомендации: Удалите отложения из межэлектродного пространства.

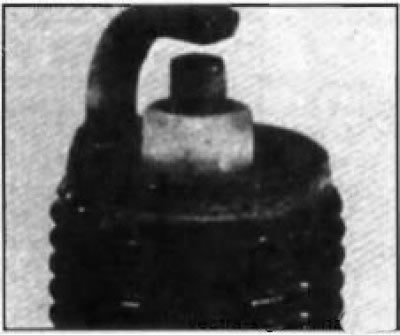

Нормальное состояние свечи
Симптомы: Серо-коричневый цвеи легкий износ электродов. Калильное число свечей соответствует типу двигателя и общему его состоянию.
Рекомендации: При замене свечей устанавливайте свечи того же типа.
Пеплообразование
Симптомы: Мягкие коричневатого цвета отложения на одном или обеих электродах свечи. Источником образования являются применяемые присадки к маслу и/или топливу. Чрезмерное накопление может привести к изоляции электродов и вызвать пропуски зажигания и нестабильную работу двигателя при ускорении.
Рекомендации: При быстром накоплении отложений поменяйте маслоотражательные колпачки, что предотвратит попадание масла в камеры сгорания. Попробуйте сменить марку топлива.

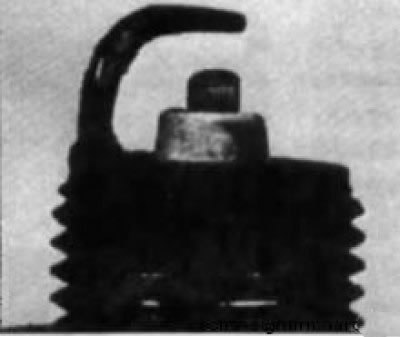

Износ
Симптомы: Скругление электродов с небольшим скоплением отложений на рабочем конце. Цвет нормальный. Приводит к затруднении запуска двигателя в холодную влажную погоду и повышению расход топлива.
Рекомендации: Поменяйте свечи на новые, того же типа.
Детонация
Симптомы: Изоляторы могут оказаться сколотыми или треснутыми. К повреждению изолятора может привести также неаккуратная техника регулировки свечного зазора. Может привести к повреждению поршней.
Забрызгивание
Симптомы: После пропусков зажигания в течение длительного промежутка времени отложения могут разрыхляться при сохранении рабочей температуры в камере сгорания. При высоких скоростях отложения хлопьями отрываются от поршня и налипают на горячий изолятор, вызывая пропуски зажигания
Рекомендации: Замените свечи или зачистите и установите на место старые.
Механические повреждения
Симптомы: Могут быть вызваны попаданием посторонних материалов в камеру сгорания или возникнуть при ударе поршня о слишком длинную свечу. Приводят к отказ функционирования цилиндра и к повреждению поршня.
Рекомендации: Удалите из двигателя посторонние частицы и/или замените свечи.
