Снятие и установка регулятора напряжения
1. Снимите генератор (см. Раздел 10).
2. Отпустите 2 гайки, выверните винт и снимите защитную крышку с генератора (см. сопр. иллюстрацию).

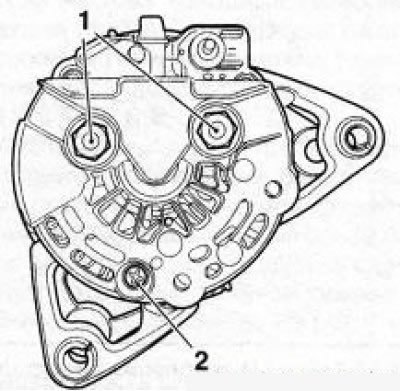

11.2 Гайки (1) и винт крепления защитной крышки генератора
3. Выверните 3 болта (см. сопр. иллюстрацию) и снимите регулятор напряжения с генератора. При необходимости снимите и замените щетки

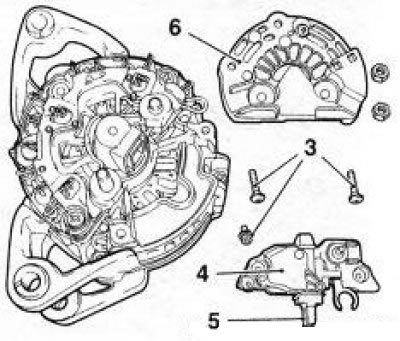

11.3 Регулятор (4) напряжения 3 Крепежные болты: 5. Щетки генератора; 6. Защитная крышка
4. Установка производится в обратном порядке.
Особенности двигателя Y30DT
5. Снимите генератор
6. Зажмите генератор в тисках, выверните 3 болта и снимите термозащитный экран с генератора.
7. Снимите с генератора передний воздушный канал. Выверните крепежный болт, отпустите 2 гайки крепления заднего воздушного канала/защитной крышки генератора.
8. Осторожно отсоедините промежуточный элемент воздушного канала выверните 3 болта и снимите регулятор напряжения.
Проверка и замена щеток генератора
9. Снимите регулятор напряжения (см. выше) и проверьте длину щеток. Щетки необходимо заменить, если они выступают из щеткодержателя на 5 мм и менее, либо разница в длине щеток более 1 мм. В случае необходимости отпаяйте провода и снимите изношенные щетки.
10. Проверьте на износ контактные кольца, при необходимости проточите и отполируйте их - обратитесь на СТО компании Opel.
12. Очистите контактные поверхности проверьте жесткость пружины, при необходимости замените.
13. Вставьте в новые щетки с пружинами в щеткодержатель (см. сопр. иллюстрацию) и припаяйте электрические провода.

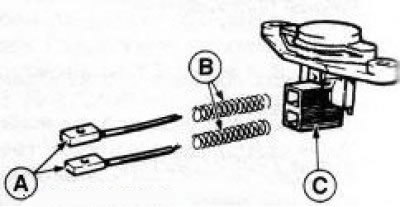

11.13 Установка щеток (А) в щеткодержатель (С): В. Пружины щеток
Замечание: При выполнении пайки щетки необходимо удерживать плоскогубцами за провода во избежание попадания припоя непосредственно на щетки, иначе они становятся жесткими и не пригодными для эксплуатации.
14. Установите регулятор напряжения и закрепите его.
15. После установки проверьте легкость перемещения щеток в щеткодержателе.
16. Дальнейшая установка производится в порядке, обратном порядку снятия.
