Снятие
26. На двигателях с ременным приводом ГРМ - предварительно необходимо снять зубчатый ремень (см. Раздел 8). На двигателях с приводом ГРМ посредством цепи отпускать болты крепления звездочек можно при надетой цепи, а при выполнении некоторых операций это просто необходимо.

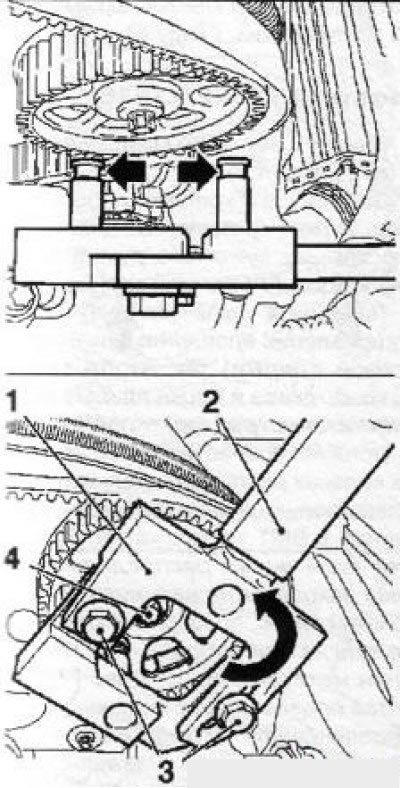

5.27 Снятие зубчатого колеса распределительного вала: 1. Приспособление КМ-6347; 2. Приспособление КМ-956-1; 3. Крепежные болты приспособления; 4. Крепежный болт колеса
27. В первую очередь, как правило, снимается колесо распределительного вала выпускных клапанов. Для снятия зубчатого колеса установите приспособления КМ-6347 и КМ-956-1 (см. иллюстрацию) так, чтобы проточки приспособления КМ-6347 вошли в зацепление с колесом и, повернув приспособление по часовой стрелке, затяните 2 крепежных болта.
Замечание: Если передняя часть распределительного вала выполнена в форме шестигранника, вывернуть болт крепления зубчатого колеса можно, удерживая вал при помощи ключа (см. ниже).
28. Воспользуйтесь помощью ассистента для удерживания колеса от проворачивания при помощи установленного приспособления, выверните крепежный болт колеса и снимите колесо. Снимите приспособление со шкива. Повторите процедуру для снятия остальных (на соответствующих моделях) зубчатых колес.

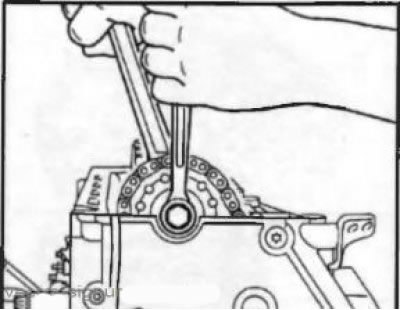

5.29 Снятие звездочки привода распределительного вала (на примере двигателя Y22DTR)
29. Для снятия звездочек (зубчатых колес - на некоторых моделях) привода распределительных валов необходимо вывернуть крепежный болт, удерживать соответствующий вал от проворачивания за шестигранную часть при помощи второго ключа (см. иллюстрацию).
Установка
30. Установите колеса/звездочки поочередно на свои места - затяните их крепежные болты вручную.
Замечание: На некоторых моделях зубчатые колеса впускных и выпускных распределительных валов имеют различное исполнение - будьте внимательны.
Затем удерживая колеса/звездочки от проворачивания (см. выше) затяните крепежные болты с требуемым усилием. При установке должны совпасть установочные метки колеса и распределительного вала - обычно они выполнены в виде направляющих штифтов или шпонок.
