Снятие
1. Снимите капот.
2. Снимите аккумулятор и подставку аккумулятора.
3. Заблокируйте задние колеса, поднимите переднюю часть автомобиля и зафиксируйте на подставках.
4. Если двигатель будет разбираться, слейте моторное масло и снимите масляный фильтр. Слейте охлаждающую жидкость из системы охлаждения.
5. Снимите кожух воздушного фильтра, снимите приемную выхлопную трубу, отсоедините подающие и возвратные топливные шланги от топливного насоса, отсоедините вакуумный шланг от вакуумного усилителя тормозов и шланги от впускного и выпускного коллекторов, отсоедините электрические разъемы от электрических узлов впускного и выпускного коллектора, на двигателях 1,7 л отсоедините трос акселератора.
6. Ослабьте хомуты и отсоедините шланги подачи охлаждающей жидкости (указаны стрелками) к головке и блоку цилиндров двигателя.
7. На моделях с кондиционированием воздуха отвинтите болт крепления компрессора и переместите его в сторону от двигателя.
8. Освободите шланги системы кондиционирования от скоб крепления и переместите их в сторону от двигателя.

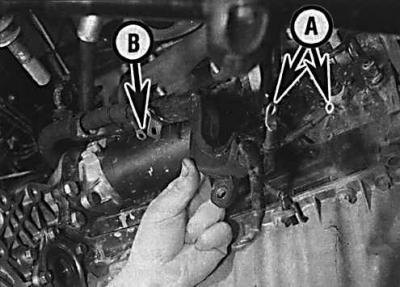

9. Отсоедините электрические провода от стартера (В), генератора (А), датчиков давления, уровня и температуры масла.

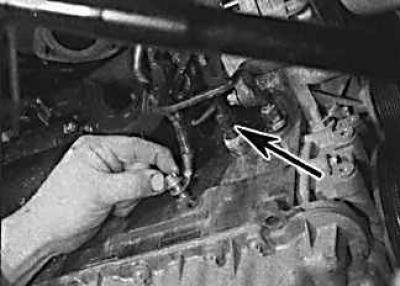

10. Отвинтите болт крепления (указан стрелкой) шины заземления от коробки передач.
11. Отвинтите болт крепления насоса усилителя рулевого управления и переместите насос в сторону, не отсоединяя от него шланги.
12. Слейте масло из коробки передач. Отсоедините электрический разъем от включателя фонарей заднего хода. Отсоедините тягу переключения передач от коробки передач. Отсоедините трос сцепления.

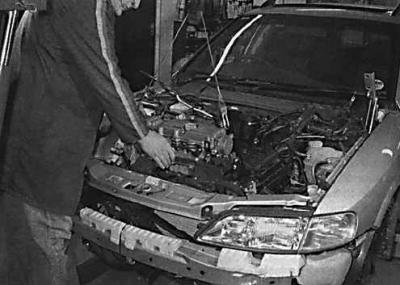

13. Зацепите захваты грузоподъемного механизма за силовой агрегат и поднимайте до тех пор, пока вес силового агрегата не будет восприниматься грузоподъемным механизмом.
14. Снимите нижнюю раму передней подвески.
15. Извлеките из коробки передач внутренние шарниры приводных валов. Используя мягкую проволоку, привяжите внутренние концы приводных валов к кузову автомобиля.
16. Проверьте, что любые элементы, препятствующие снятию двигателя, сняты или отключены.
17. Отвинтите гайки и снимите правую подвеску силового агрегата.
(Смотрите полную версию на сайте: «AutoInstruction»)

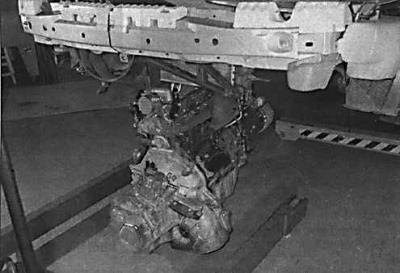

18. Установите тележку под моторным отсеком автомобиля. Опустите силовой агрегат на тележку и извлеките из-под автомобиля.
Отделение коробки передач от двигателя
См. подраздел 3.5.3
Установка
1. Проверьте, чтобы направляющие штифты были установлены в двигателе или коробке передач.
2. Установите коробку передач к двигателю на направляющие штифты. Установите и затяните требуемым моментом болты крепления коробки передач к двигателю.
3. Установите стартер и привинтите болтами.
4. Переместите силовой агрегат под моторный отсек автомобиля, зацепите захватом грузоподъемного механизма и установите силовой агрегат в моторный отсек. При установке силового агрегата при необходимости наклоняйте и поворачивайте его, таким образом, чтоб он установился на место, не причинив вреда.
5. Совместите двигатель с правой опорой и затяните гайки крепления от руки.
6. Замените масляные уплотнительные кольца приводного вала и вставьте приводные валы в коробку передач.
7. Установите нижнюю раму передней подвески.
8. Затяните гайки крепления правой подвески силового агрегата требуемым моментом.
9. Дальнейшая установка производится в последовательности, обратной снятию.
10. Залейте масло в коробку передач.
11. Залейте в двигатель моторное масло, а в систему охлаждения, охлаждающую жидкость.
