Снятие
1. Снимите зубчатый ремень.
2. Снимите шкивы масляного насоса и коленчатого вала.
3. Снимите основной блок масляного поддона.
4. Отвинтите болты и снимите крышку масляного насоса с конца коленчатого вала.
5. Используя маркер, отметьте взаимное положение внутреннего и внешнего ротора масляного насоса.

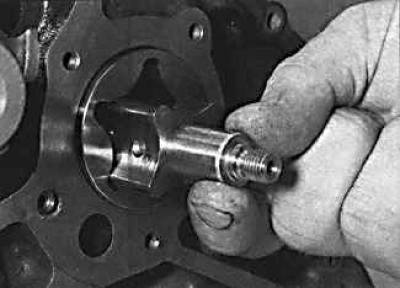

6. Снимите внутренний ротор масляного насоса.

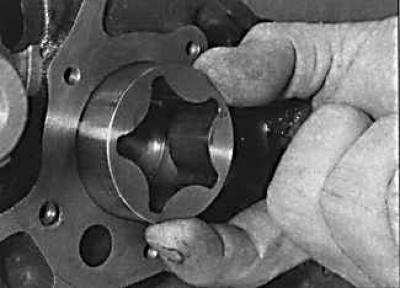

7. Снимите внешний ротор масляного насоса.

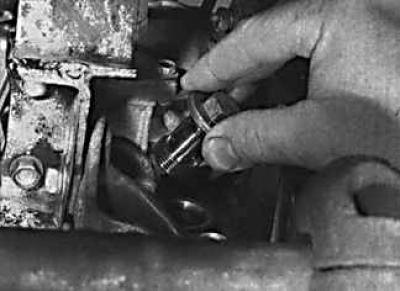

8. Если необходимо, отвинтите болт предохранительного клапана давления, снимите уплотнительное кольцо.
Проверка
1. Очистите детали масляного насоса и проверьте их на наличие износа.

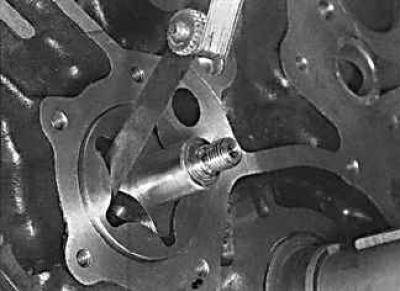

2. Используя лезвие щупа, проверьте зазор между зубьями ротора насоса.

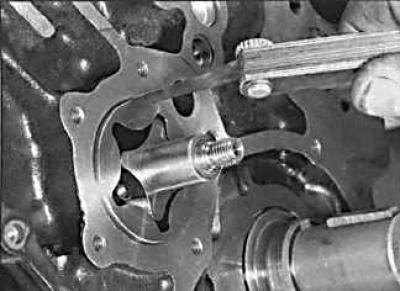

3. Используя лезвие щупа, проверьте зазор между внешним ротором и корпусом масляного насоса.

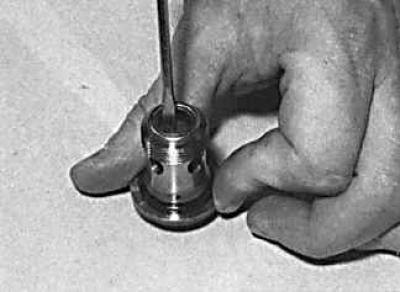

4. Проверьте, чтобы поршень предохранительного клапана легко и свободно передвигался под действием пружины.
Установка
1. Установите новое уплотнительное кольцо на предохранительный клапан давления и завинтите клапан в блок цилиндров, затянув его требуемым моментом.
2. Смажьте ротор насоса чистым моторным маслом и установите в корпус насоса в соответствии с ранее сделанной меткой.
3. Замените уплотнительные кольца масляного насоса и коленчатого вала.
4. Проверьте, что сопрягаемые поверхности корпуса масляного насоса и крышки насоса, чистые и сухие.

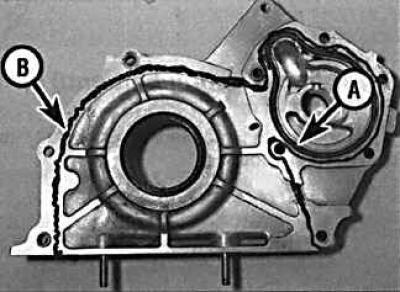

5. Нанесите тонкий слой герметика на сопрягаемую поверхность крышки масляного насоса и, соблюдая осторожность, установите крышку масляного насоса (A и В – места нанесения герметика).
6. На резьбу болтов крепления крышки насоса нанесите герметик и завинтите винты, затянув их требуемым моментом.
7. Установите шкивы масляного насоса и коленчатого вала. Установите масляный поддон.
8. Залейте в двигатель чистое моторное масло.
Замена уплотнительного кольца масляного насоса
1. Снимите шкив масляного насоса.
2. Просверлите в уплотнительном кольце два маленьких отверстия, расположенных в диаметрально противоположных концах уплотнительного кольца. Ввинтите два самонарезающих винта в просверленные отверстия уплотнительного кольца и, используя плоскогубцы, вытяните за головки винтов уплотнительное кольцо.
3. Очистите гнездо уплотнительного кольца.
4. Смажьте чистым моторным маслом рабочие кромки нового уплотнительного кольца и, используя трубчатую оправку, установите уплотнительное кольцо на место.
5. Установите шкив масляного насоса.
