Система Multec
1. Система оттяжки топливных паров предназначена для уменьшения количества несожженных углеводородов, попадающих в атмосферу.
2. Крышка заливной горловины топливного бака герметична, угольный фильтр установлен под правым передним крылом, в нем собираются бензиновые пары из бака, когда автомобиль не эксплуатируется. Эти пары хранятся там, а когда двигатель заводится, попадают во впускной воздуховод, а оттуда в двигатель, где они сжигаются. Регулирующий клапан фильтра (вверху) открывается посредством вакуумной трубы, соединенной с корпусом дросселя на двигателях С16 NZ, С16 NZ2 и С18 NZ. На двигателях XI6 SZ клапан открывается посредством электроники клапана очистки, установленного на кожухе распредвала.
Система Motronic
3. Система аналогична описанной в Разделе 4В, за исключением того, что угольный фильтр управляется блоком системы впрыска топлива/системы зажигания через клапан вентиляции в топливном баке. Чтобы убедиться, что двигатель работает правильно, когда он холодный и/или работает в режиме холостого хода, и защитить каталитический конвертер от переобогащенной смеси, клапан не открывается до тех пор, пока двигатель не будет работать в режиме частичной или предельной нагрузки. Обмотка клапана начинает запитываться, и запасенный пар проходит во впускной воздуховод.
4. Процедуры снятия и установки угольного фильтра описаны в Главе 11.
5. На двигателях С20 NE клапан вентиляции установлен выше форсунок цилиндров 2 и 4. Чтобы снять его, отсоедините от аккумулятора отрицательный провод и электропроводку от клапана, затем отсоедините два шланга вентиляции, отметив их положение. Снимите клапан с крепежного кронштейна, или открутите кронштейн вместе с клапаном.

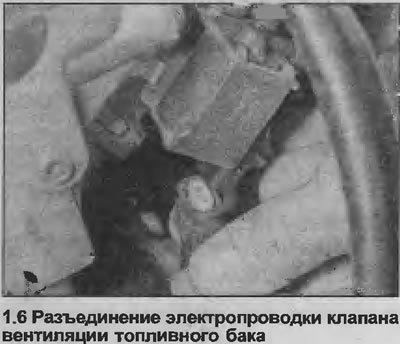

6. На двигателях С20 ХЕ, клапан вентиляции установлен на левом конце двигателя, ниже конца кожуха жгута проводов топливной форсунки (см. иллюстрацию). Процедуры снятия и установки описаны в предыдущем пункте.
Система Simtec
7. Для информации см. "Общее описание" в Разделе 4В. Обратите внимание, что "AIR" является сокращением от "Air Injection Reactor" (система нейтрализации токсичности).
