Модели с двигателем с одним верхним распредвалом
Снятие
1. Если двигатель не снят с автомобиля, слейте жидкость из системы охлаждения как описано в Главе 2.
2. На моделях 1.4 и 1.6 л (кроме С16 NZ2) снимите заднюю крышку зубчатого приводного ремня. На моделях С16 NZ2, 1.8 и 2.0 л снимите зубчатый приводной ремень (см. Раздел 2А).
3. Снимите натяжной ролик зубчатого приводного ремня с масляного насоса, где применяется.
4. Открутите и снимите болты крепления насоса системы охлаждения (см иллюстрацию).

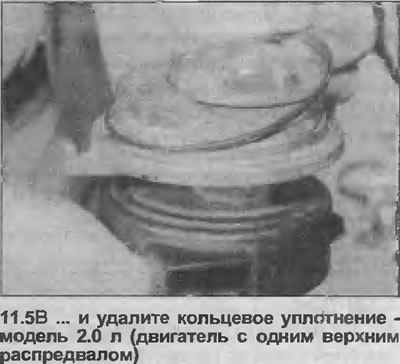

5. Снимите насос системы охлаждения с блока цилиндров и удалите кольцевое уплотнение (см. иллюстрации). Возможно придется слегка пристукнуть по насосу киянкой, чтобы открепить его от блока цилиндров.
6. Если требуется, снимите с насоса заднюю крышку зубчатого приводного ремня.
7. Переборка насоса системы охлаждения невозможна, и если он неисправен, замените блок насоса
Установка
8. Установка производится в обратной последовательности, уделяя внимание следующему.
9. При установке насоса используйте новое кольцевое уплотнение. Перед установкой нанесите на место установки насоса в блоке цилиндров и кольцевое уплотнение силиконовую смазку или вазелин
10. Не зажимайте полностью болты крепления насоса прежде чем зубчатый приводной ремень будет установлен и натянут.
11. Установите и натяните зубчатый приводной ремень как описано в Разделе 2А.
12. Если двигатель находится в автомобиле, заполните систему охлаждения как описано в Главе 4.
Модели с двигателями с двумя верхними распредвалами
Снятие
13. Снимите нижнюю защитную пластину двигателя.
14. Если двигатель находится в автомобиле, слейте жидкость из системы охлаждения как описано в Главе 2.
15. Снимите зубчатый приводной ремень, звездочки распредвалов, звездочку коленвала, механизм натяжения зубчатого приводного ремня и направляющие ролики, а также заднюю крышку зубчатого приводного ремня как описано в Разделе 2В.
16. Действуйте как описано в пунктах 4 и 5.
17. Переборка насоса системы охлаждения невозможна, если насос неисправен, замените его.
Установка
18. Установка производится в обратной последовательности, уделяя внимание следующему.
19. Используйте новое кольцевое уплотнение. Перед установкой нанесите на место установки насоса в блоке цилиндров и кольцевое уплотнение силиконовую смазку или вазелин.
20. Установите насос и прежде чем зажимать болты крепления насоса убедитесь, что выступы на насосе и блоке цилиндров совмещены (см. иллюстрацию).
21. Установите оставшиеся компоненты и натяните зубчатый приводной ремень как описано в Разделе 2В.
22. Если двигатель находится в автомобиле, заполните систему охлаждения как описано в Главе 4. Установите нижнюю запорную пластину.
