Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.
3. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Снимите правое переднее колесо.
5. Снимите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
6. Снимите нижнюю поперечину крепления двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Поперечина крепления двигателя нижняя.
7. Снимите гидравлическую опору.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.

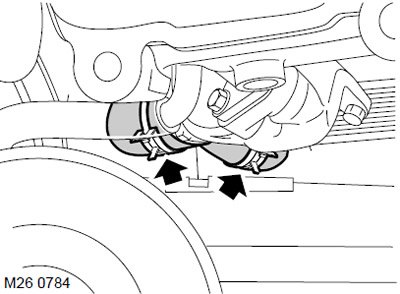

8. Ослабьте 2 хомута крепления шланга к трубе системы охлаждения и к корпусу термостата.
9. Освободите и снимите шланг.

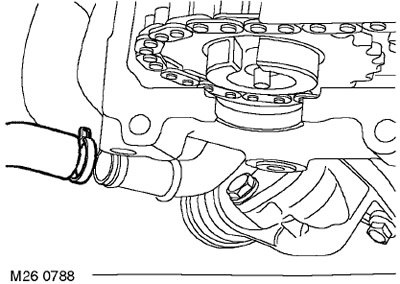

10. Отверните хомут и отсоедините шланг расширительного бачка от распределительной трубы системы охлаждения.

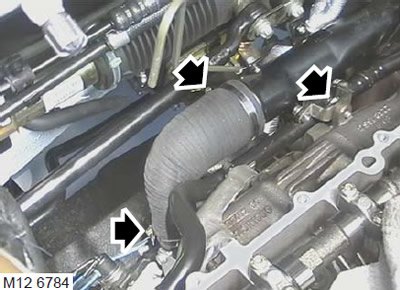

11. Ослабьте хомуты и снимите шланг с выходного патрубка турбокомпрессора.
12. Отверните болты крепления трубы системы охлаждения к выпускному коллектору.

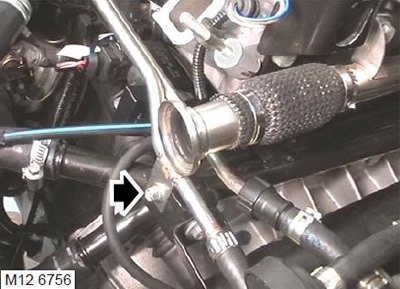

13. Отверните болт крепления топливной рампы к трубе системы охлаждения.

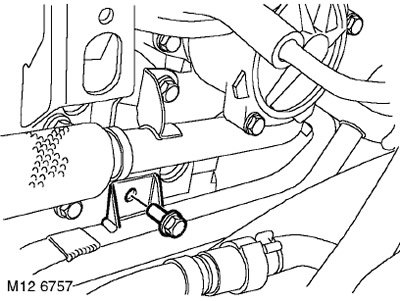

14. Отверните болты крепления трубы системы охлаждения к головке цилиндров.

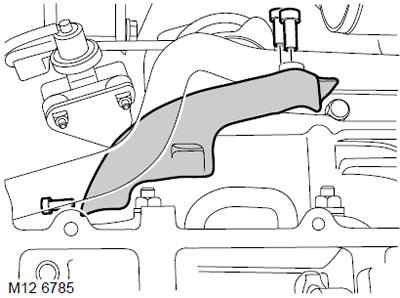

15. Отверните три болта крепления теплозащитного экрана к трубе системы охлаждения.

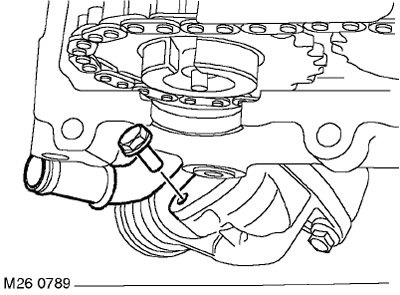

16. Отверните болт, снимите трубу системы охлаждения с корпуса термостата и утилизируйте прокладку.
17. Снимите теплозащитный экран.
18. Выставьте двигатель на нужную высоту, чтобы получить доступ к болтам крепления насоса системы охлаждения.

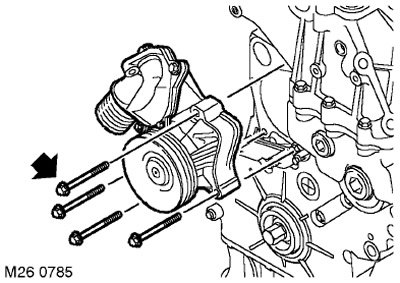

19. Отверните 4 болта насоса системы охлаждения и снимите насос.

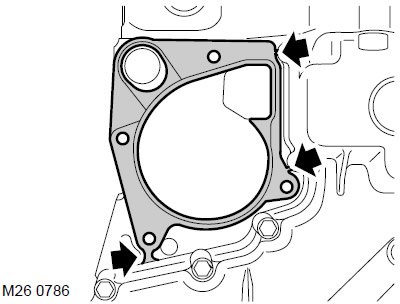

20. Отрежьте ушки с прокладки насоса системы охлаждения (применимо только к прокладкам, установленным на заводе-изготовителе).
21. Снимите и утилизируйте прокладку насоса системы охлаждения.

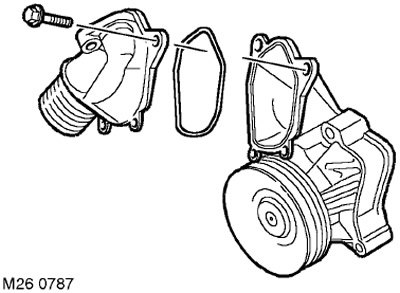

22. Отверните 4 болта и снимите корпус термостата с насоса системы охлаждения. Утилизируйте прокладку.
Установка
1. Протрите привалочные поверхности корпуса термостата и насоса системы охлаждения.
2. Установите на корпус термостата новую прокладку.
3. Установите корпус термостата на насос системы охлаждения, заверните болты крепления и затяните их моментом 8 Нм.
4. Протрите насос системы охлаждения, ответные привалочные поверхности на двигателе и на верхней трубе системы охлаждения.
5. Установите насос системы охлаждения с новой прокладкой на двигатель. Затяните болты. Момент затяжки 10 Нм.
6. Установите теплозащитный экран.
7. Поставьте новое уплотнение на распределительную трубу системы охлаждения, установите трубу на корпус термостата и затяните болт моментом 8 Нм.
8. Затяните болты крепления теплозащитного экрана. Момент затяжки 8 Нм.
9. Затяните болты крепления распределительной трубы моментом 20 Нм.
10. Вверните болты крепления топливной рампы к распределительной трубе и затяните их. Момент затяжки 10 Нм.
11. Наденьте выходной воздушный шланг ТКР и затяните хомуты.
12. Присоедините шланг расширительного бачка к распределительной трубе и закрепите его хомутом.
13. Наденьте шланг на распределительную трубу системы охлаждения и на корпус термостата, закрепите шланг хомутами.
14. Установите гидравлическую опору.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.
15. Снимите нижнюю поперечину крепления двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Поперечина крепления двигателя нижняя.
16. Установите ремень привода вспомогательных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
17. Установите на место колесо (колеса) и затяните гайки моментом 115 Нм.
18. Установите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки:.
19. Присоедините "отрицательную" клемму аккумуляторной батареи.
20. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
