- 1 - Уплотнительные кольца круглого сечения, заменить
- 2 - Соединительный патрубок
- 3 - Крепёжная скоба, проверить надежность крепления
- 4 - Датчик температуры охлаждающей жидкости -G62-
- 5 - Уплотнительное кольцо круглого сечения, заменить
- 6 - Болт, 9 Нм
- 7 - Насос охлаждающей жидкости, в новом насосе удалить защитный колпачок
- 8 - Прокладка, заменить
- 9 - Центрирующий палец
- 10 - Зубчатый ремень насоса охлаждающей жидкости
- 11 - Защитный кожух зубчатого ремня
- 12 - Болт, 9 Нм
- 13 - 6олт, левая резьба, заменить, 10 Нм и дотянуть на 90°
- 14 - Приводная звездочка зубчатого ремня. Монтажное положение: буртик приводной звездочки обращен к коробке передач
- 15 - Уплотнение вала, заменить
- 16 - Балансирный вал
- 17 - Термостат
- 18 - Центрирующий штифт
- 19 - Штуцер
- 20 - Болт, 9 Нм
- 21 - Уплотнительное кольцо круглого сечения, заменить
Насос системы охлаждения - последовательность затяжки болтов
Затянуть болты в последовательности -1...5-, 9 Нм.
Снятие и установка насоса системы охлаждения

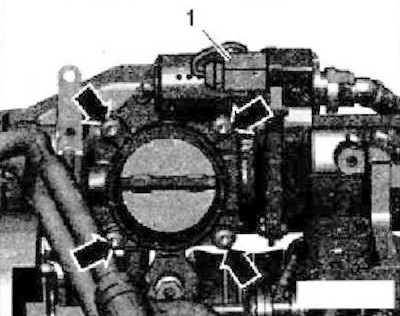

Снять малую трубку ОЖ. Снять зубчатый ремень насоса охлаждающей жидкости. Отсоединить электрический разъем -1- модуля управления дроссельной заслонки -J338-. Выкрутить болты -стрелки- и снять модуль управления дроссельной заслонки -J338-.

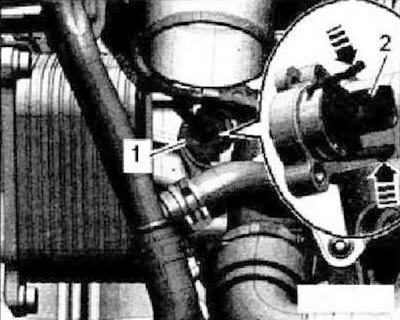

Отсоединить электрический разъем -1- датчика температуры ОЖ -G62-.
Вывернуть болты-1...5-. Снять насос системы охлаждения с центрирующего пальца и с охладителя масла.
Установка
Инструкция: Заменить уплотнительные кольца прокладки.
Смазать уплотнительные кольца -4- охлаждающей жидкостью. Проверить, вставлены ли оба центрирующих пальца в блок цилиндров, при необходимости, вставить. Вставить соединительный элемент -2- в охладитель масла -1-. Насадить насос системы охлаждения -3- на соединительный элемент и на центрировочные пальцы в блоке цилиндров.
Затянуть болты в последовательности -1...5-.
Инструкция: При установке нового насоса системы охлаждения снять защитный колпачок -стрелка-.
Дальнейшая установка осуществляется соответственно в последовательности, обратной снятию.
Снятие и установка зубчатого ремня насоса ОЖ
Снять малую трубку ОЖ. Высвободить шланг ОЖ -2- и жгут проводов -1-. Выкрутить болт -стрелка- и снять держатель.
Выкрутить болт -2- на кронштейне насоса выбега охлаждающей жидкости -V51-.
Снять шланги ОЖ -1 и 2-. Снять переднюю часть правого подкрылка.

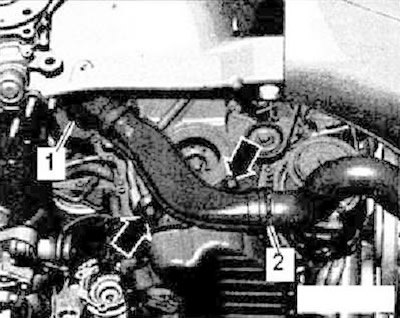

Вывернуть болты -стрелки-. Снять воздуховод, для этого приподнять скобы -1 и 2-.
Снять клапан заслонки во впускном коллекторе -N316- -2-.
Выкрутить болты -стрелки- и снять крышку зубчатого ремня.
Осторожно. Болт приводной звездочки имеет левую резьбу.
Выкрутить болт на приводной звездочке -1- насоса системы охлаждения с помощью динамометрического ключа -V.A.G 1331- и насадки -Т10360- по часовой стрелке, при этом удерживать демпфер крутильных колебаний. Снять приводную звездочку -1- и зубчатый ремень -2-.
Установка осуществляется в обратной последовательности, при этом соблюдать следующее. Заменить болт приводной звездочки. Заменить уплотнительные кольца и прокладки. Монтажное положение приводной звездочки: буртик приводной звездочки обращен к коробке передач.
