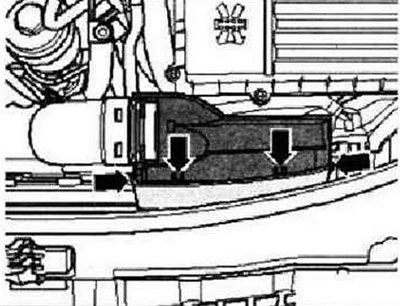

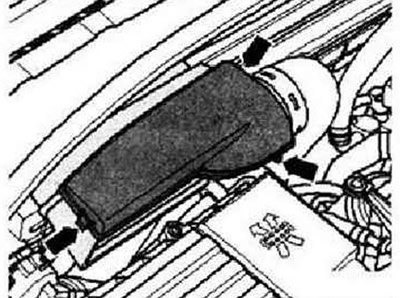

Отсоединить нижний воздуховод, для этого разблокировать фиксаторы -стрелки-. Снять нижний воздуховод с воздуховодным шлангом.
Автомобили с резонатором
Снять направляющий патрубок наддувочного воздуха к резонатору.
Все

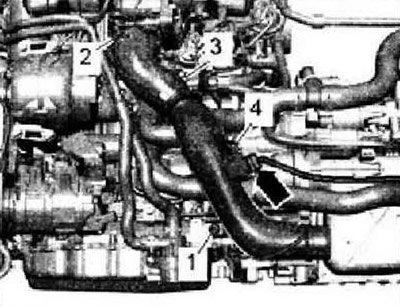

Отсоединить шланговый хомут -2-. Выкрутить болт-4-. Отсоединить электрический разъем -стрелка-. Выкрутить болт -1- и снять воздуховод вниз.
(Статья перепечатана с ресурса: «www.AutoInstruction.ru»)

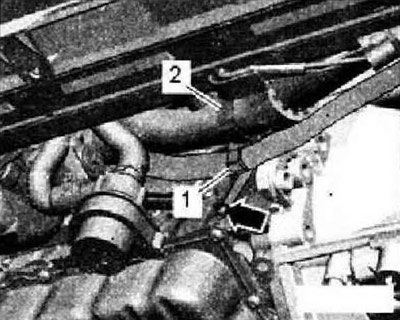

Высвободить шланг ОЖ -2- и жгут проводов -1-. Выкрутить болт -стрелка- и снять держатель.

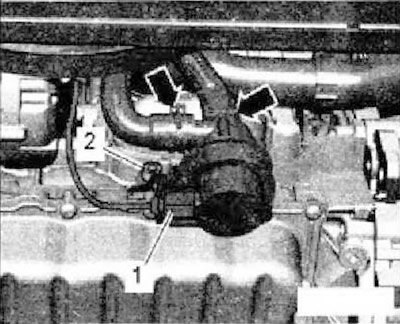

Выкрутить болт -2- на кронштейне насоса выбега охлаждающей жидкости -V51-.
Инструкция: Насос выбега охлаждающей жидкости -V51- остается в монтажном положении.

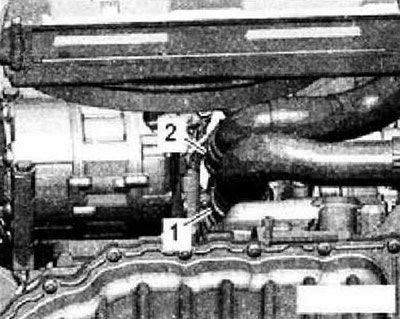

Снять шланги ОЖ -1 и 2-.

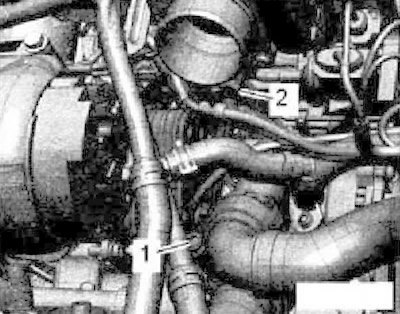

Ослабить гайку -2-, выкрутить болт -1- и повернуть опору впускной трубы немного вправо. Снять маслоотделитель для грубой очистки.

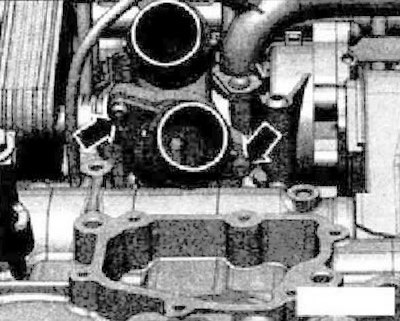

Выкрутить болты -стрелки- и снять штуцер. Для правого болта использовать ключ -Т10058-. Снять термостат.
Установка осуществляется в обратной последовательности, при этом соблюдать следующее.
Инструкция: Заменить уплотнительные кольца и прокладки.

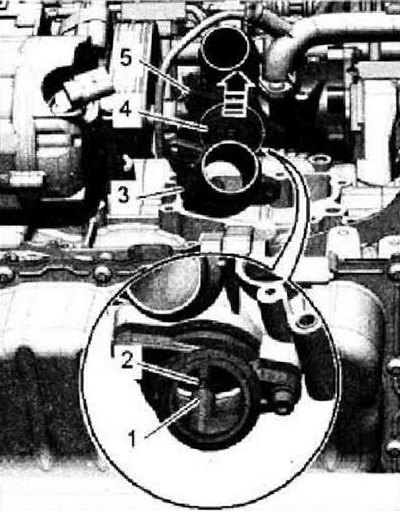

Почистить посадочную поверхность для уплотнительного кольца. Смазать уплотнительные кольца концентратом «G12 plus-plus». Вставить термостат -4- в корпус -5- насоса системы охлаждения и слегка развернуть вперед -стрелка-.
Установить осторожно штуцер -3-, при этом ввести центрирующий штифт -2- в направляющую -1-.
