- 1 - Радиатор, после замены сменить охлаждающую жидкость
- 2 - Уплотнительное кольцо круглого сечения, при наличии повреждений заменить
- 3 - Штуцер, для снятия отсоединить зажим
- 4 - Пружинный хомут
- 5 - Шланг системы охлаждения
- 6 - Шланг системы охлаждения, верхний, к штуцеру на ГВЦ
- 7 - Расширительный бачок
- 8 - Разъем
- 9 - Крышка. Проверить на герметичность. Предохранительный клапан в крышке должен открываться при избыточном давлении 1,4...1,6 бар
- 10 - 5 Нм
- 11 - Пластиковые вставки для винтов крепления
- 12 - Кронштейн
- 13 - Направляющий экран с воздухозаборником
- 14 - 5 Нм
- 15 - Вентилятор радиатора 2 -V177-
- 16 - Разъем
- 17 - Вентилятор радиатора - V7- с блоком управления вентилятора радиатора -J293-
- 18 - Кронштейн для разъема
- 19 - Крепёжная скоба
- 20 - Шланг системы охлаждения, нижний, к штуцеру термостата
- 21 - Датчик температуры охлаждающей жидкости на выходе из радиатора -G83-
- 22 - Шланг системы охлаждения, нижний, к штуцеру термостата
- 23 - Штуцер, для снятия отсоединить зажим
- 24 - 10 Нм

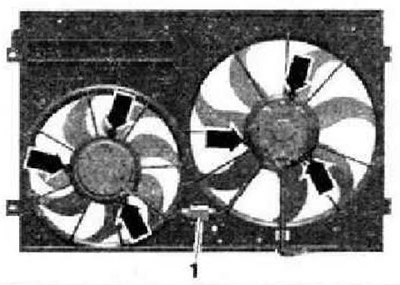

Снятие и установка вентилятора радиатора -V7- и вентилятора радиатора 2 -V177-
Снять рамку радиаторов. Отсоединить электрический разъем -1-. Высвободить электрические провода. Выкрутить гайки -стрелки- и снять вентилятор радиатора Установка осуществляется в обратной последовательности.
Снятие и установка радиатора

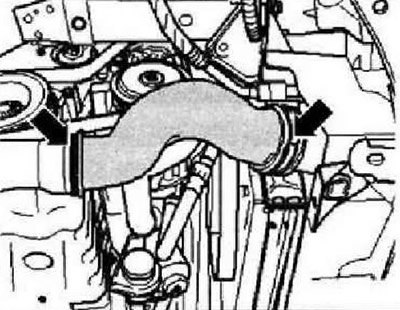

Слить охлаждающую жидкость. Снять рамку радиаторов. Снять воздуховодный шланг -стрелки-.
Источник доступен на веб-сайте AutoInstruction

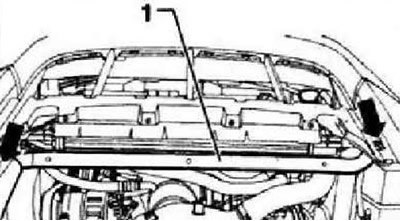

Снять держатель -1-, для чего выкрутить крепёжные болты -стрелки-.

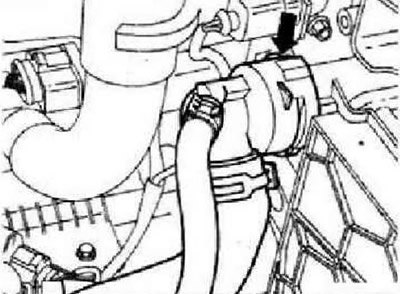

Разблокировать зажим и снять соединительный штуцер -стрелка- с радиатора. Отсоединить также соединительный штуцер на радиаторе справа.

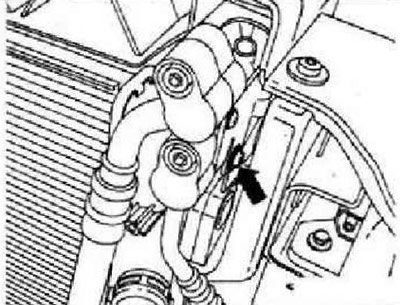

Выкрутить болт крепления -стрелка-.

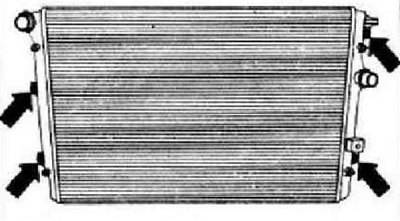

Выкрутить болты -стрелки- и снять радиатор вниз.
Установка в обратной последовательности.
