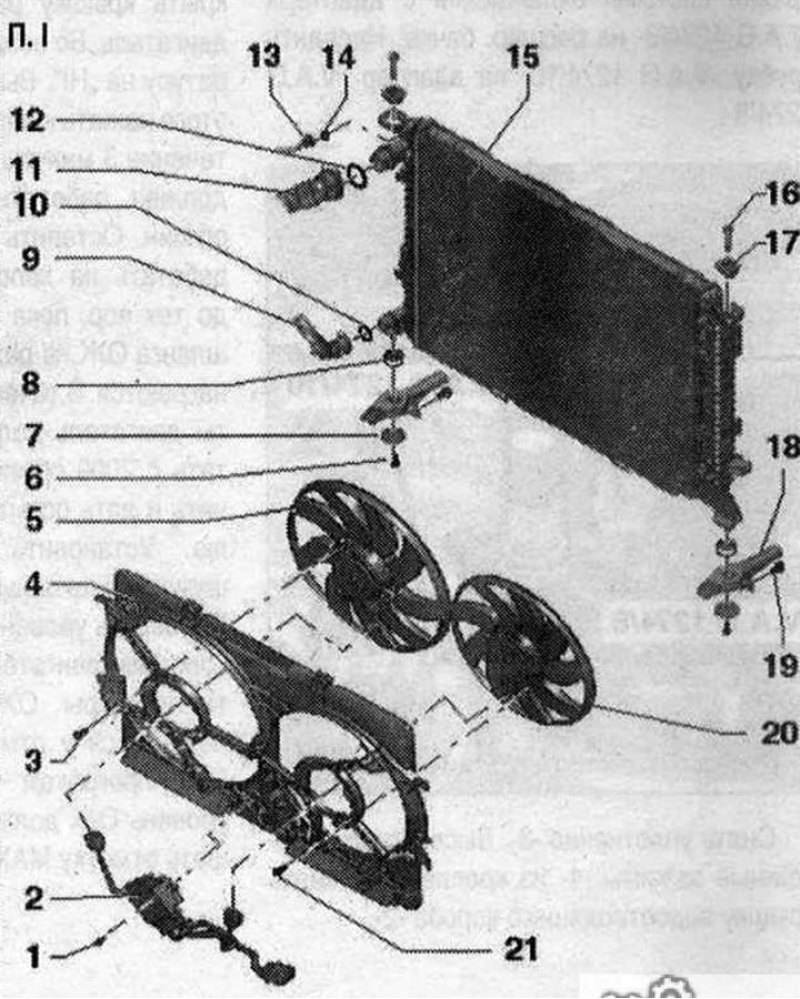

Радиатор и вентилятор радиатора. I 1. Болт, 4,5 Н·м; 2. Б/у вентилятора радиатора -J293-; 3. Болт, 5 Н·м; 4. Рамка вентиляторов; 5. Вентилятор радиатора -V7-; 6. Болт, 3,5 Н·м; 7. Подкладка; 8. Резиновая опора, для радиатора; 9. Шланг системы охлаждения, для снятия разжать скобу; 10. Уплотн. кольцо, заменить; 11. Шланг системы охлаждения, для снятия разжать скобу; 12. Уплотн. кольцо, заменить; 13. Шланг системы охлаждения, к расшир. бачку; 14. Уплотн. кольцо, заменить; 15. Радиатор, после замены слить старую и залить новую ОЖ в систему охлаждения; 16. Крепежные болты, разблокировать отверткой и снять; 17. Резиновый буфер; 18. Консоль радиатора; 19. Болт, 5,5 Н·м; 20. Вентилятор радиатора 2 -V177-, кроме блока управления вентилятора на 400 Вт; 21. Болт, 5 Н·м
Подсоединить шланг ОЖ при помощи штуцера к трубке ОЖ

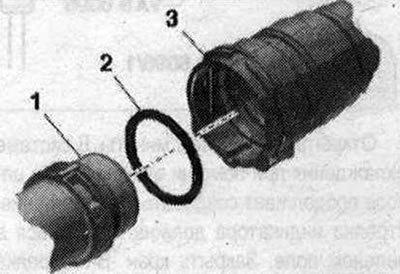

Убрать старое уплотн. кольцо -2- из шланга ОЖ -3-. Новое уплотн. кольцо смочить концентратом ОЖ и вставить в шланг системы охлаждения. Надеть шланг ОЖ на трубку ОЖ -1- до щелчка. Еще раз вдавить шланг ОЖ и потянуть за шланг, чтобы убедиться в правильности фиксации соединительной муфты.
