Примечание: Для соблюдения предосторожностей при работе с электронными блоками руководствуйтесь Главой 3.
Модуль HEI (модели 14 NV)
Снятие
1. Модуль установлен на металлической пластине, на левой стороне моторного отсека ниже катушки зажигания.
2. Снимите катушку зажигания как описано в Главе 16, и вытащите катушку из зажима.
3. Модуль можно снять с монтажной пластиной, открутив два винта крепления.
4. Перед установкой модуля, нанесите на монтажную пластину теплопроводящую пасту, чтобы улучшить теплообмен. Если устанавливается новый модуль, в комплекте должна быть эта паста.
Установка
5. Производите установку в обратной последовательности.
Модуль MSTS-i (модели 1.6 и 1.8 литра)
Снятие

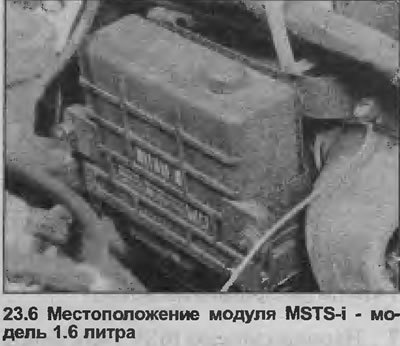

6. Модуль установлен на перегородке моторного отделения, выше рулевой рейки (см. иллюстрацию).
7. Отсоедините от аккумулятора отрицательный провод.
8. Если требуется для улучшения доступа, снимите воздушный блок с карбюратора.
9. Отсоедините электропроводку от модуля.
10. Открутите две крепежных гайки, снимите модуль с перегородки.
Установка
11. Производите установку в обратной последовательности.
Модуль Motronic
Снятие
12. Модуль установлен в нише для ног водителя, за боковой панелью отделки.
13. Отсоедините от аккумулятора отрицательный провод.
14. Снимите боковую панель отделки ниши для ног водителя, как описано в Разделе 11.

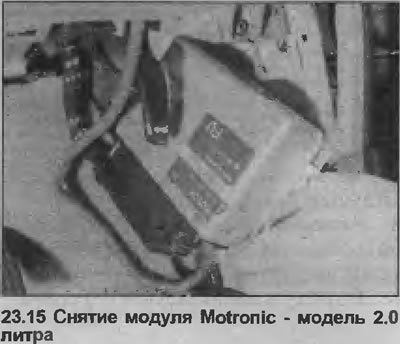

15. Открутите три винта крепления модуля, два сверху и один снизу, и опустите модуль (см. иллюстрацию).

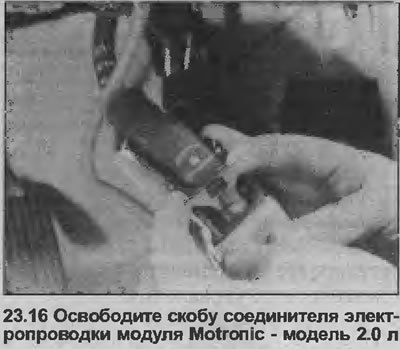

16. Освободите крепежную скобу, отсоедините электропроводку модуля (см. иллюстрацию).
17. Извлеките модуль из автомобиля.
Установка
18. Производите установку в обратной последовательности.
