Плавкие предохранители
1. Плавкие предохранители разработаны, чтобы разрывать цепь, когда достигнут предопределенный ток, защищать компоненты и электропроводку, которая могла бы быть повреждена чрезмерным электрическим током.

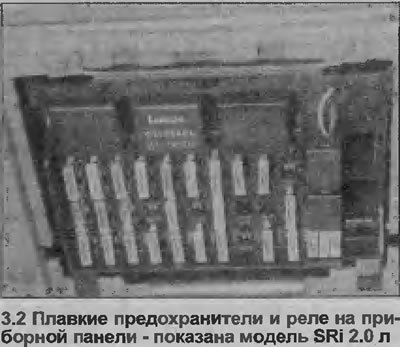

2. Главные плавкие предохранители и реле находятся в нижней правой стороне панели, подкрышкой (см. иллюстрацию).
3. Цепи, защищаемые различными плавкими предохранителя ми и реле отмечены ца внутренней стороне крышки.
4. Если плавкий предохранитель сгорел, провод будет сломан или расплавлен.

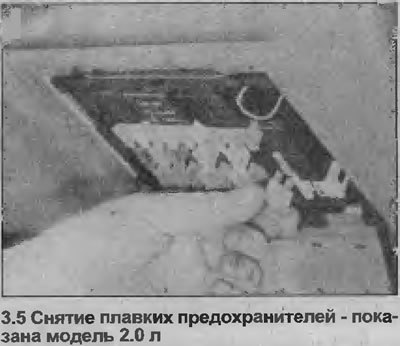

5. Для снятия плавкого предохранителя, сначала выключают данную цепь (или зажигание), затем извлекают плавкий предохранитель из зажимов (см. иллюстрацию).
6. При замене используйте предохранитель с идентичной характеристикой. Никогда не заменяйте плавкий предохранитель более одного раза без выявления и устранения причины неисправности. Характеристика плавкого предохранителя проштампована на верху плавкого предохранителя.
7. Запасные плавкие предохранители находятся в незаполненных зажимах в блоке предохранителей.
8. Номер плавкого предохранителя отмечен на блоке предохранителей, список цепей дается в Спецификациях в начале этого Раздела.
Реле
9. Реле — электрически используемый выключатель, который используется по следующим причинам:
- a) Реле используется для коммутации цепи в которой течет большой ток.
- b) В отличие от механического выключателя, одно реле может управляться различными входными сигналами (например реле сигналов поворота и аварийной сигнализации).
- c) Реле может иметь функцию таймера — например, реле прерывателя стеклоочистителя.
10. Большинство реле расположены на обратной стороне главного блока предохранителей (для улучшения доступа открутите винты крепления и вытяните блок предохранителей вперед). Реле заднего мотора стеклоочистителя находится в задней двери, за панелью отделки задней двери, открывающейся вверх.
11. На некоторых моделях, дополнительные реле расположены в коробке реле, установленной с левой стороны моторного отсека (см. иллюстрацию).
12. Если цепь или система, управляемая реле неисправна — замените реле; если реле функционирует, то при включении зажигании должны быть слышны щелчки. При замене реле будьте внимательны, некоторые реле идентичны, но выполняют различные функции.
13. Перед снятием реле сначала убедитесь, что соответствующая цепь выключена. Реле просто вытягивается из гнезда и помещается обратно на место.
