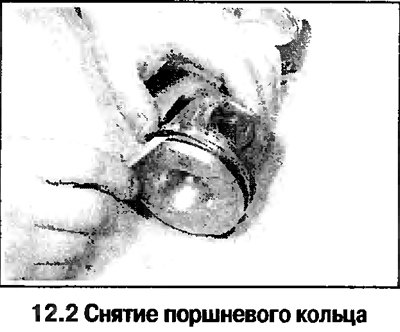

2. Осторожно раздвиньте кольцо, сместив на верхнюю часть поршня. Чтобы при снятии кольцо не попало в пустую канавку, проложите под кольцо два — три старых щупа (смотрите фотографию).
3. Соскребите нагар с днищ поршней. После удаления верхнего грубого слоя нагара прочистите днище поршня проволочной щеткой вручную (или наждачной бумагой на матерчатой основе).
4. Осторожно удалите нагар из канавок поршней с помощью старого поломанного поршневого кольца.
5. Промойте поршень в сборе с шатуном в растворителе, тщательно просушите. Убедитесь в чистоте пазов для стока масла в канавках под поршневые кольца.
6. Тщательно проверьте наличие трещин на юбке поршня, на бобышках поршневого пальца и в местах между канавками поршневых колец.
7. Проверьте наличие сколов и задиров на трущемся участке юбки поршня, следов обгорания по краям днища. Если наблюдаются сколы и задиры, то это указывает на частый перегрев двигателя, одной из причин которого может быть ненормальное сгорание топливной смеси. В этом случае требуется тщательная проверка систем питания, смазки и охлаждения. Следы оплавления на боковой поверхности поршня свидетельствуют о прорыве газов из камеры сгорания. Прогорание днища поршня или обгоревшие участки по краям днища указывают на ненормальную работу двигателя из-за неправильной установки момента зажигания (слишком раннее зажигание), или вследствие детонации. Если обнаруживаются указанные изъяны, то надо найти их причину и устранить, в противном случае проявление причин такого износа возможно и в дальнейшем. Причинами ненормальной работы двигателя могут быть подсос воздуха на всасывающем коллекторе, неправильная установка момента зажигания, отказ системы впрыска топлива.
8. Коррозия поршня в виде небольших ямок (питтинга) свидетельствует о проникновении в камеру сгорания (а также в картер коленвала) охлаждающей жидкости. Здесь опять требуется найти причину и устранить.
9. Измерьте микрометром диаметр юбки поршня перпендикулярно и параллельно оси поршневого пальца и сравните результат с нормативным. Размерная группа поршня отштампована на его днище. Если износ поршня превышает предельно допустимый, то поршень подлежит замене. Определите зазор между поршнем и цилиндром путем вычитания из диаметра цилиндра диаметра поршня, измеренных в одном и том же направлении. Если зазор превышает норму, то поршень замените. Если поршень свободно перемещается в верхней части цилиндра и с трудом перемещается в нижней его части, то конусность цилиндра заведомо превышает норму.
10. Тщательно проверьте наличие таких повреждений на шатунах, как трещины на головках около поршневых пальцев и в местах установки шатунных подшипников. Проверьте имеется ли деформация тела шатуна (перекручивание или изгиб). Повреждение шатунов маловероятно и проявляется только в случаях заклинивания двигателя или сильного перегрева. Тщательную проверку шатунов можно выполнить только в автосервисе.
11. На всех рассматриваемых двигателях поршневые пальцы вставлены с натягом в головку шатуна. Снимать поршни с шатунов следует в автосервисе.
Внимание! Разбирать узел поршень-шатун изготовителем крайне не рекомендуется Поршень меняется в сборе с шатуном.
